指令 Gz806P - 梁主筋編輯工具箱
一句話說明：執行此指令後，會開啟梁主筋編輯工具箱浮動視窗，讓你在梁施工圖繪製完成後，快速存取所有主筋編輯工具，包括各種搭接方式、筋串移動、分離打斷、端部形式變更與料長刷新。
這個指令能做什麼
Gz806P 是梁主筋編輯操作的集合入口。開啟後會顯示一個分組工具箱視窗，依功能類別分為「搭接與合併」、「移動」、「拆支．分離．打斷」、「變更端部」、「支數修改」、「長度規整」、「索引式作圖」七個折疊區塊，展開對應區塊即可執行該類操作。
視窗以非模態（浮動）方式開啟，執行各功能時視窗自動淡出讓你在圖面操作，操作完成後自動恢復顯示。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 批量施工圖繪製完成後需要調整搭接 | 針對特定梁跨重新設定搭接位置或搭接方式 |
| 需要手動處理跨度特殊的搭接配置 | 自動搭接結果不符合設計要求時，用自由搭接或端部搭接手動調整 |
| 筋線位置需要縱向調整 | 上下層筋串位置不正確時，用挪移功能調整 |
| 直通筋需在支承處打斷並錨定 | 副梁端部需要在主梁支承邊切斷並加彎鉤 |
| 筋線端部形式需要更改 | 需要從直端改為彎鉤，或改為續接器型式 |
| 料長標示需要更新 | 主筋長度標注未對應到最新筋線時，用料長刷新同步 |
操作步驟
視窗標題與指令名稱不同
指令登錄名為「梁主筋編輯工具箱」，開啟後視窗標題顯示「主筋編輯工具」（無「梁」無「箱」）。同一個視窗，不必懷疑開錯。
- 輸入指令 Gz806P 並按 Enter，或從梁系統面板選擇「主筋編輯工具箱」

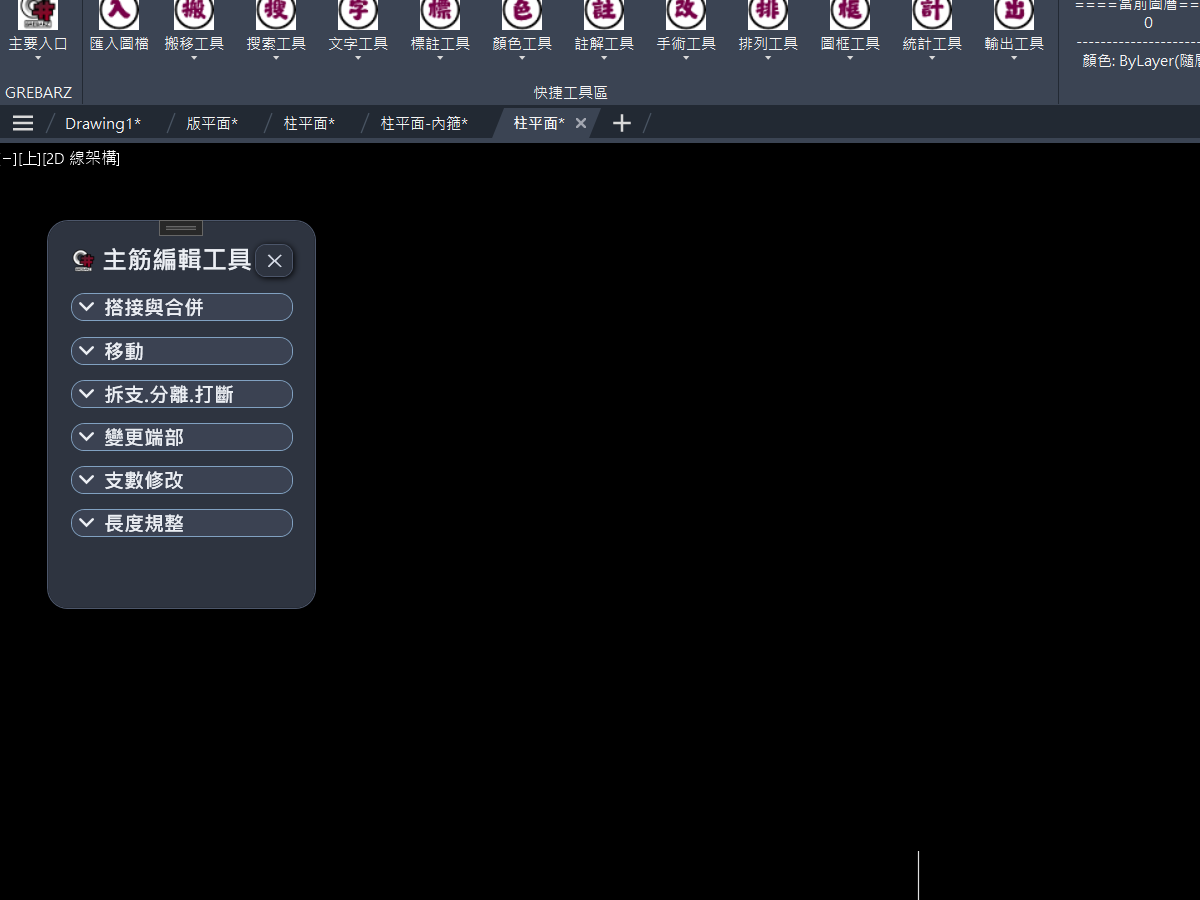

- 工具箱浮動視窗開啟，位置預設貼近 AutoCAD 視窗左上角
- 點擊要展開的功能分組（折疊區塊），展開後選擇對應按鈕
- 執行功能後，視窗自動淡出，依提示在圖面進行選取或點擊操作
- 圖面操作完成後視窗自動恢復顯示
- 按 Esc 或右上角關閉按鈕關閉工具箱
工具箱內容
搭接與合併
| 功能 | 對應指令 | 說明 |
|---|---|---|
| 智能搭接 | Gz8100 | 批量自動完成主筋、腰筋的搭接，依配筋參數設定決定搭接位置 |
| 自由搭接 | Gz810 | 於指定位置手動設置搭接，可選擇任意可能位置 |
| 中央搭接 | Gz811 | 於梁跨中央位置設置搭接 |
| 端部搭接 | Gz812 | 依指定點控制靠左端或右端設置搭接 |
| 連續搭接 | Gz813 | 指定固定長度，從頭到尾連續設置搭接 |
| 均分搭接 | Gz814 | 指定固定長度，均分方式設置搭接 |
| 筋串合併 | Gz810Q | 將規格與支數相同的相鄰筋串合併為一串 |
移動
| 功能 | 對應指令 | 說明 |
|---|---|---|
| 筋串挪移 | Gz820 | 將選中的筋串縱向移動至正確位置（上下層間規範性挪移） |
| 筋串交錯 | Gz8754 | 框選同一列梁筋文字，以固定 5 cm 錯開量將整列筋串自動交錯排開，避免搭接段重疊，連帶搬動筋線、文字、階層文字、端部圖塊與搭接／延伸長度標註 |
拆支．分離．打斷
| 功能 | 對應指令 | 說明 |
|---|---|---|
| 分離＋打斷 | Gz821 | 將直通筋串於支承處拆支打斷並加彎鉤錨定 |
| 筋串打斷 | Gz822 | 純打斷並加彎鉤錨定，不拆支 |
| 筋串分離 | Gz823 | 將選中筋串進行拆支分離，不加彎鉤 |
| 鋼柱位斷筋 | Gz824 | 將跨越鋼柱位的筋線自動裁切斷筋（主筋公牙續接器／腰筋 90° 彎鉤） |
| 腰筋分邊 | Gz825 | 將雙邊腰筋（xNx2）分邊成兩條單邊腰筋（xN），新線置於上方 |
變更端部
| 功能 | 對應指令 | 說明 |
|---|---|---|
| 變更端部 | Gz830 | 變更筋線端部形式，可選續接器、彎鉤、直端 |
支數修改
| 功能 | 對應指令 | 說明 |
|---|---|---|
| 指定支數 | Gz8652 | 直接指定該組主筋的支數 |
長度規整
| 功能 | 對應指令 | 說明 |
|---|---|---|
| 料長刷新 | Gz880 | 依筋線實際長度刷新主筋的料長標示 |
索引式作圖
| 功能 | 對應指令 | 說明 |
|---|---|---|
| 梁筋轉料型圖塊 | Gz893 | 圈選梁筋文字後自動判定料碼、合併同規格同長度項目並插入料型圖塊，圖塊與原梁筋兩側標上互相對照的編號 |
| 轉料型(單元框批次) | Gz893X | Gz893 的批量版本：圈選多個梁單元框，逐框自動轉換，每框各自產生一份獨立編號的清單 |
| 料型圖塊復原梁筋 | Gz893Q | 圈選梁單元框，自動掃描框內料型清單，依編號整組將圖塊復原回完整的梁筋文字 |
注意事項
建議
「智能搭接」（Gz8100）是梁施工圖繪製後最常用的第一步，可一次批量完成大部分梁跨的搭接配置。對於特殊情況再使用工具箱中的其他搭接方式手動補充調整。
- 各功能執行後視窗會自動淡出，操作完成前請勿關閉視窗
- 筋串合併（Gz810Q）僅限規格與支數完全相同的相鄰筋串才能合併
- 搭接位置受梁配筋參數中「端部禁止搭接區」的設定影響，主梁端部 2H 範圍為禁止搭接區，副梁則無此限制
相關指令
| 指令 | 關係 |
|---|---|
| Gz806 | 梁施工圖批量繪製，通常在 Gz806P 進行主筋編輯之前執行 |
| Gz806S | 梁箍馬編輯工具箱，同屬梁施工圖編輯工具箱系列，主筋與箍筋分開管理 |
| Gz806E | 梁其他編輯工具箱，同屬梁施工圖編輯工具箱系列，其他功能集合 |
| GzB | 梁圖系統主入口，可從此開啟本工具箱 |
| Gz8100 | 智能搭接，也可從工具箱內直接觸發 |
| Gz893 | 梁筋轉料型圖塊，現已收錄於本工具箱「索引式作圖」分組 |
| Gz893X | Gz893 的批量版本（依單元框逐框轉換），同樣收錄於「索引式作圖」分組 |
| Gz893Q | Gz893／Gz893X 的逆向復原指令，同樣收錄於「索引式作圖」分組 |
| 梁草圖編輯器 | 所屬功能說明 |
| 梁施工圖自動繪製 | 所屬功能說明 |
| 梁施工圖編輯 | 所屬功能說明 |
