指令 Gz843 - 依現有間距重算箍筋支數

一句話說明：圈選整跨箍筋標註（可分次進行）後立即依幾何距離重算並覆寫支數文字，點選箍筋圖塊或梁增築位置的料型圖塊仍可按 Enter 略過，圖塊數量可選擇僅計選集或整跨自動合計（自動合計失敗會跳出警告視窗說明原因）。

這個指令能做什麼

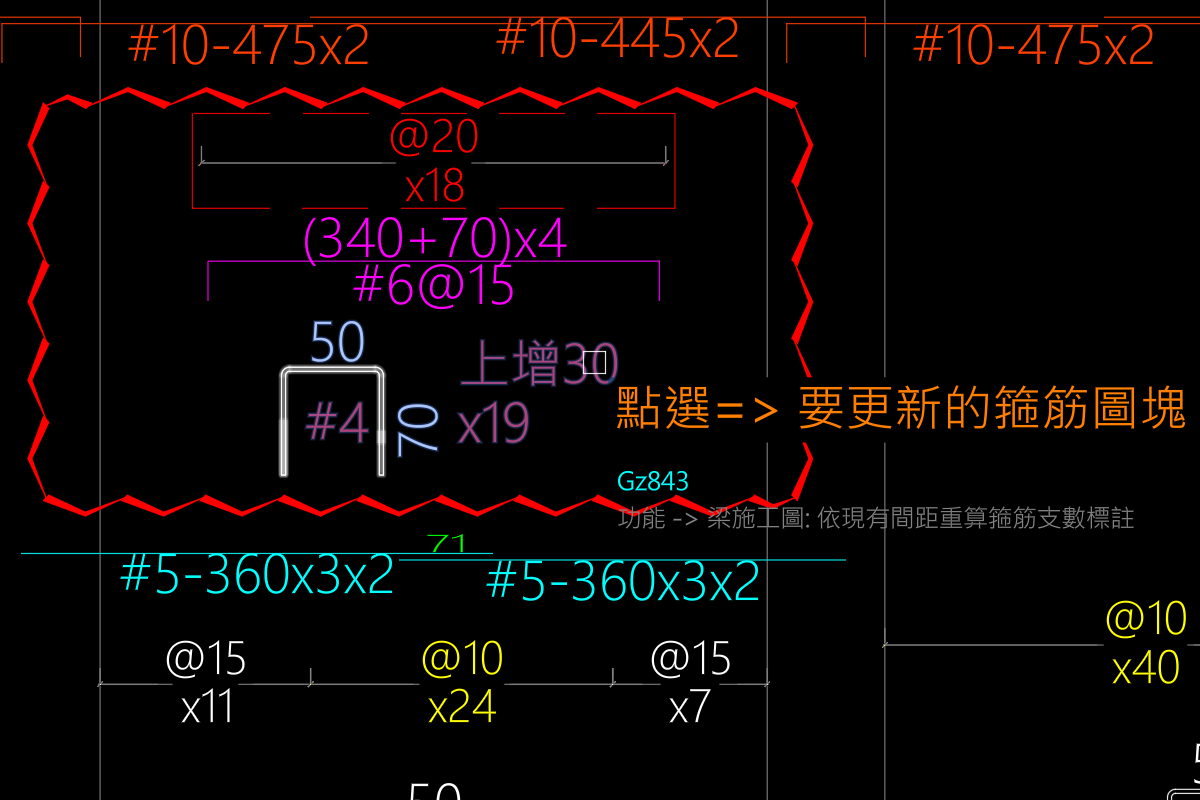

執行 Gz843 後，你可以分次圈選整跨的箍筋標註——每一次圈選（框選一組或多組）系統都會立即依每組標註既有的間距值，搭配標註兩端點的實際幾何距離，重新算出正確支數並覆寫標註文字（間距本身不變，子母箍層級前綴如 x2x、x3x 會保留），重算成功的每組標註會立刻以紅色框線標示提醒你；已經處理過的標註組即使再次被圈到，也不會重複計算。你可以持續圈選到滿意為止，再按 Enter 結束圈選：只要先前已經累計成功重算過任何一組，就會進入下一步——點選要同步的箍筋圖塊，或梁增築位置的料型圖塊；如果從頭到尾都沒有任何一組重算成功（一開始就按 Enter 或 Esc），指令會直接結束。點選圖塊這一步可以直接按 Enter 略過，系統會在狀態列提醒你之後要記得人工修改。若你有點選圖塊，系統還會詢問要「僅計算本次圈選的支數」還是「整跨所有標註自動合計」；選擇自動合計時，若找不到框架線界定整跨、或整跨掃不到任何可加總的支數標註，系統會跳出警告視窗明確告知失敗原因，並提醒你手動修改箍筋圖塊數量，或改選「僅計選集數量」重新執行。整個流程可以連續處理下一跨，不需要重新輸入指令。

適合什麼時候使用

操作步驟

1. 輸入 Gz843 執行指令

2. 圈選該跨的箍筋標註：這一步可以分次進行，每一次圈選都是單一框選手勢（不需再按 Enter 確認選集，可一次框選多組）。系統會在每一輪圈選後立即依當次選到的標註組重新計算——依既有的間距值與兩端點的實際幾何距離算出支數並覆寫標註文字，保留子母箍層級前綴（如 x2x、x3x），重算成功的每組標註會立刻顯示紅色框線提醒你；已經處理過的標註組再次被圈到不會重複計算。可以持續圈選到你滿意為止，再按 Enter 結束圈選：只要先前已累計成功重算過任何一組，就會進入下一步；如果從頭到尾都沒有任何一組重算成功（一開始就按 Enter 或 Esc），指令會直接結束



3. 點選要同步的箍筋圖塊；若這一跨的箍筋因梁增築而改用料型圖塊表示，也可以直接點選該料型圖塊同步支數（兩者皆為合格對象，點到其他物件會提示重新點選）。若這一跨暫時不需要更新圖塊，直接按 Enter 略過——系統會清除紅色標示，並在狀態列提醒你「已略過圖塊更新，請記得人工修改箍筋圖塊數量」

4. （若有點選圖塊）選擇圖塊數量的合計方式：「1 僅計選集數量」只加總本次圈選重算的標註支數；「2 自動整跨合計」則加總整跨資料庫中所有箍筋標註（等同以往版本的預設行為）。選擇自動整跨合計時，若系統找不到左右框架線界定整跨範圍、或整跨掃不到任何可加總的支數標註，會跳出警告視窗明確告知失敗原因（例如「找不到左側框架線，無法界定整跨範圍」），並提示你手動修改箍筋圖塊數量，或改選「僅計選集數量」重新執行

5. 系統把結果寫回圖塊的數量屬性，可繼續圈選下一跨的標註重複操作，或在第 3 步時按 Esc 結束指令

注意事項

• 略過圖塊更新（在點選圖塊步驟按 Enter，或在合計方式步驟按 Esc 取消）時，標註文字已經重算完成，但圖塊數量不會自動跟著改，狀態列只會提醒這一次，請務必留意，避免忘記人工修改
• 點選圖塊步驟按 Enter 是「略過這一跨、繼續處理下一跨」；同一步驟按 Esc 則是「直接結束整個指令」，兩者效果不同
• 圈選標註這一步可以分次進行；同一組標註（相同延伸線端點）不論在哪一輪被圈到，只會認領並計算一次，不會重複重算，也不會重複計入圖塊加總
• 「僅計選集數量」模式下，若圖塊是雙箍單蓋圖塊，加總的是「組數」而非逐支支數；一般圖塊才是逐支全額加總
• 若圖塊原本的數量屬性帶有加值後綴（例如 x69+4+4），「僅計選集數量」寫回時只會替換前面的數字，後面的加值後綴會被保留
• 若本次圈選重算後支數加總結果為 0，系統不會靜默略過，會在狀態列明講「選集支數加總為 0，圖塊數量未更新，請人工修改」
• 選擇「自動整跨合計」時，若找不到左右框架線界定整跨範圍、或整跨掃不到任何可加總的支數標註，系統會跳出警告視窗，內容包含具體失敗原因（例如「找不到左側框架線，無法界定整跨範圍」），並提醒你手動修改箍筋圖塊數量，或改選「僅計選集數量」重新執行——不會只留在狀態列讓你錯過
• 與 Gz842 的差異：Gz842 會先改變間距值，再依新間距重算支數；Gz843 完全不動間距，只依既有間距和標註的實際幾何距離重新算出正確支數
• 與 Gz848 的差異：兩者操作順序不同——Gz848 仍是先點選要更新的箍筋圖塊、再圈選標註取得加總範圍（圖塊為必要步驟，不能略過）；Gz843 已改為先圈選標註（可分次進行）立即重算，點選圖塊移到之後且可略過。核心差異在計算方式：Gz848 只把你選取的標註既有文字加總，不驗證是否正確；Gz843 會用幾何距離重新驗算並覆寫標註文字，確保支數與實際長度相符
