指令 Gz8754 - 梁筋筋串交錯排列

一句話說明：框選同一列的梁筋文字後，系統會將其餘筋串以最左那支為基準，固定錯開 5 cm 交錯排開，避免搭接段在圖面上重疊。

這個指令能做什麼

一台梁的主筋常被打斷成數段搭接。若相鄰段落全部落在同一條 Y 座標上，搭接重疊區在圖面上會疊成一團，分不出是幾支筋、接頭在哪；反過來，先前手動調整過的筋串則可能高低散亂、各在各的高度。

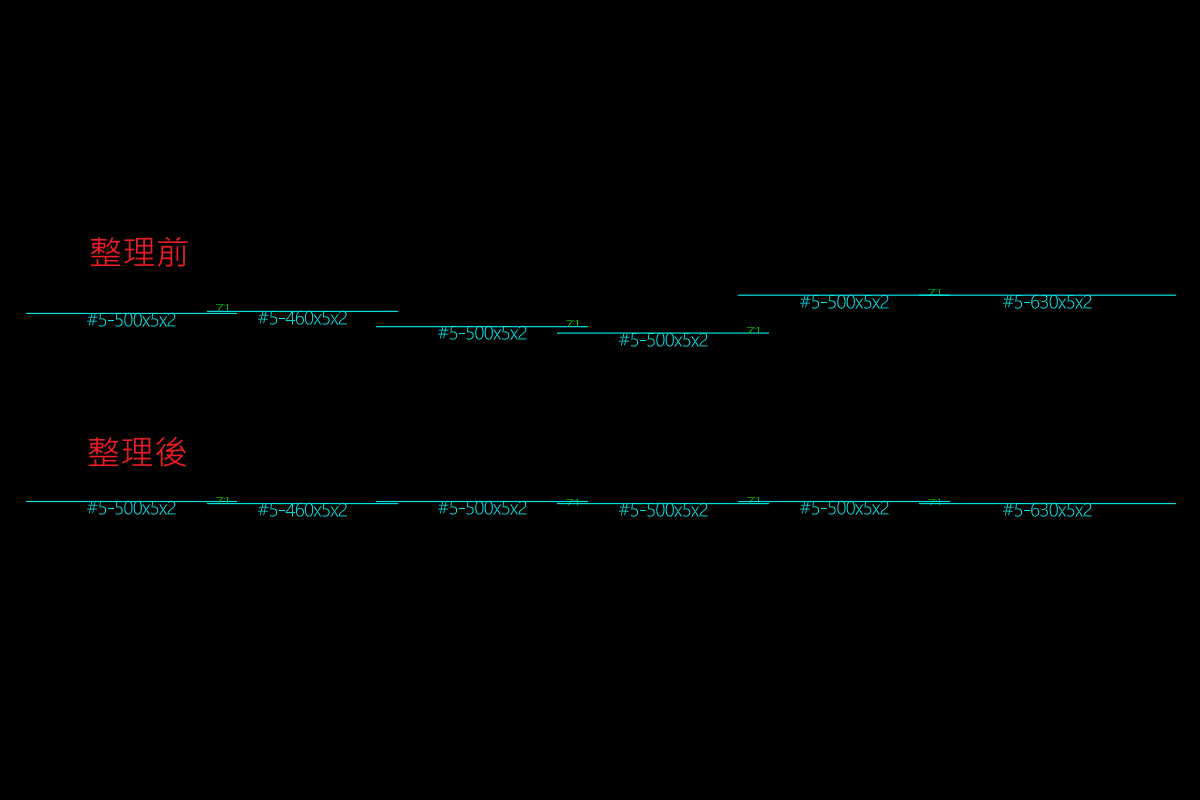

執行 Gz8754 後，同一列梁筋（上層筋、下層筋或腰筋）會先被拉回同一條基準線、再逐支交錯——所以不論原本是疊在一起還是高低散亂，最後都會收斂成基準線與其下方 5 cm 這兩個位階，每組搭接段各自佔一條線，圖面一眼可辨。

適合什麼時候使用

操作步驟

1. 從梁主筋編輯工具箱（Gz806P）「移動」區塊點擊「筋串交錯」按鈕，或直接輸入指令 Gz8754

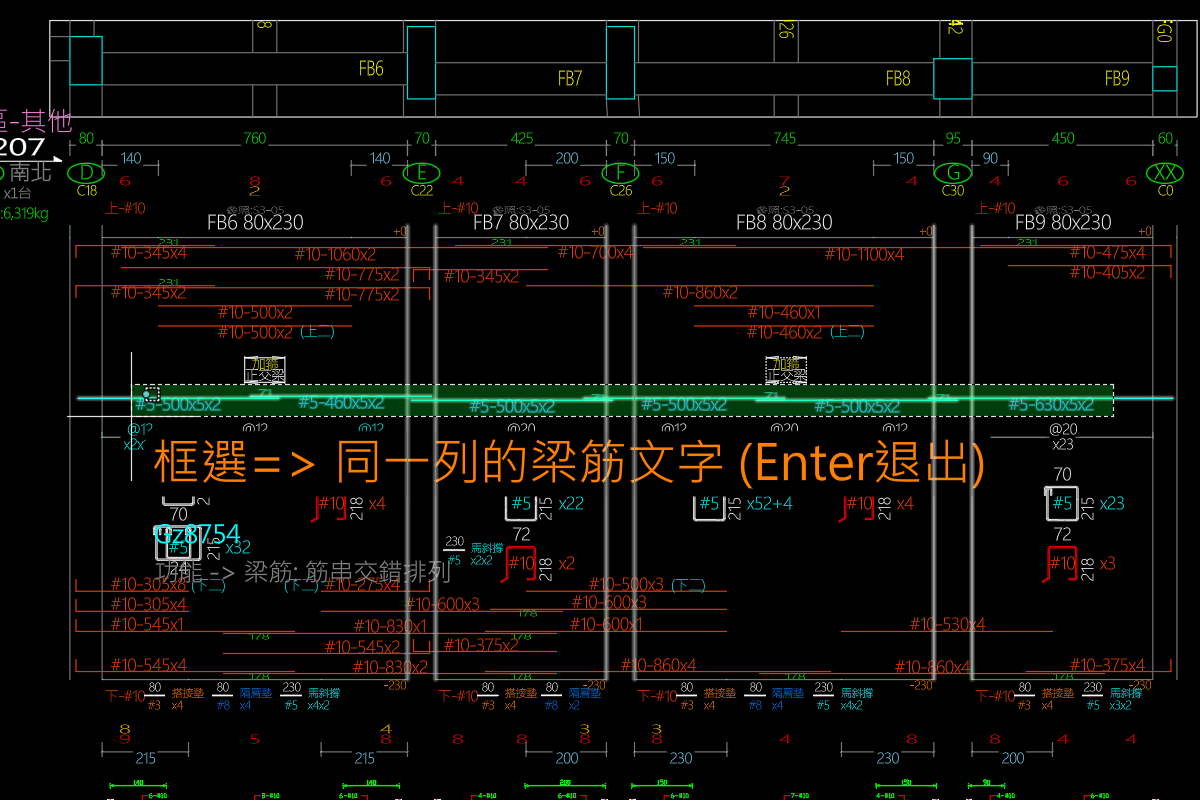

2. 依提示框選同一列的梁筋文字——是規格支數文字（例如 #4-500x3），不是筋線本體；文字須位於梁的上層筋、下層筋或腰筋圖層



3. 系統自動配對每個文字對應的筋線；配對不到的文字會列在提示訊息中並略過，不會中斷指令

4. 若選取範圍涵蓋不只一列筋（不同圖層或不同階層），會先列出各列明細（圖層名稱＋第幾層＋支數）詢問是否繼續；選「否」會回到框選階段重新選取

5. 確認後，各列以最左那條筋線目前的位置為基準（該條不動），其餘筋串依左到右順序，輪流回到基準線與基準線下方 5 cm 交錯排開——錯開量固定為 5 cm，無法自訂



6. 筋線本體、筋文字、階層文字（如「上二」「下三」）、兩端端部圖塊、搭接長度文字、延伸長度標註會一併搬動，全部在單一交易內完成，按一次 Undo 即可整組還原

7. 可連續處理多組，按 Enter 結束指令

注意事項

• 錯開量固定為 5 cm，無法自訂（不同於版牆系統的 Gz6652 可自訂錯開幅度）
• 框選對象必須是梁筋文字，且須位於上層筋、下層筋或腰筋圖層；筋線本體或位於其他圖層的文字不會被系統辨識
• 相鄰筋串共用的搭接長度文字或延伸長度標註只會歸屬其中一支，不會被重複位移
