指令 Gz908X - 牆序號參數編輯器

一句話說明：把立筋類型、梁深/版厚、牆配筋、高程四項參數整合進單一清單，框選牆序號後可以直接在表格上改值，即時寫回圖面。

這個指令能做什麼

過去要完善一道牆的立筋類型、梁深/版厚、牆配筋、高程四項參數，要分別執行 Gz9082、Gz9083、Gz9084、Gz9085 四道指令，每道都要重新回答一次「輸入值 → 是否覆寫既有設置 → 逐個框選」。牆體數量一多，光是切換指令、重複回答同樣的問題就很耗時間。

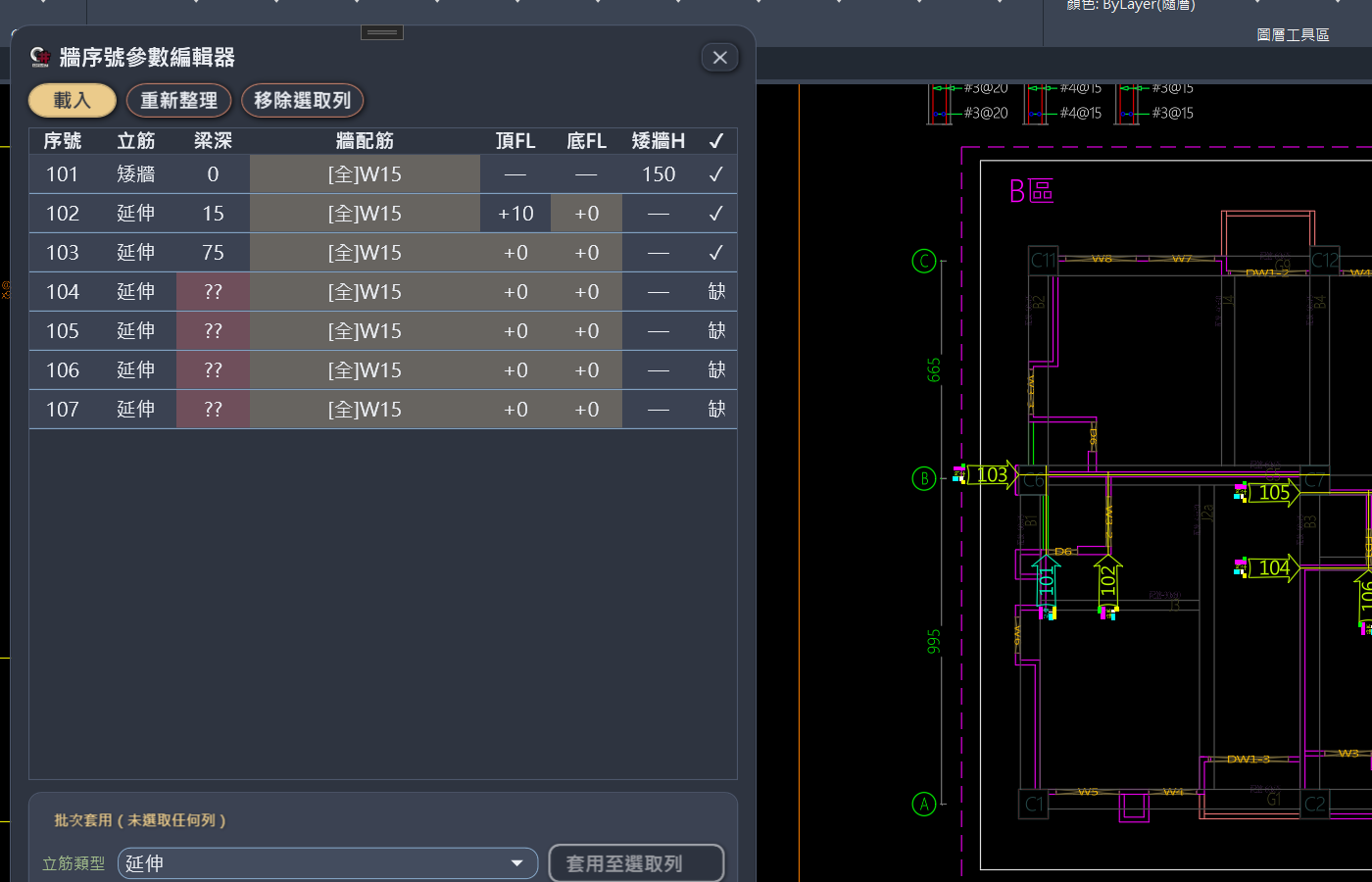

Gz908X 把這四項參數收進同一張非模態清單視窗——視窗留在畫面上時仍可以直接操作圖面（例如點選清單列時，系統會自動幫你縮放定位），不必先關掉視窗。框選牆序號後，四項參數會同時列在清單上，雙擊儲存格就能直接改值，改完立即寫回圖面，不需要再回答一次「是否覆寫」；清單也會用紅底／黃底標示出哪些牆還沒真正設定過，一眼看出還缺什麼。視窗底部另外備有批次套用區，可以對清單中多選的牆一次套用同一個值。

這四道原本的指令並沒有被取代，兩者並存：原指令適合「整層都設成同一個值」的批次覆寫，Gz908X 適合「逐道牆檢查與微調」。

適合什麼時候使用

操作步驟

1. 輸入指令 Gz908X 並按 Enter，開啟牆序號參數編輯器（也可以從牆筋工具箱 Gz901「牆台詳圖」區點擊「參數編輯器」按鈕開啟）。剛開啟時清單是空的。

2. 按「載入」，畫面會切回圖面，回到模型空間框選牆序號圖塊，Enter 結束選取。選到的牆序號會依序號排序收進清單；重複框選同一道牆只會更新既有那一列，不會出現重複。

   • 若選集中含有尚未編號的牆序號（顯示為空白、XX、XXX 或 ??），本次載入會整批取消、清單維持原狀，並在圖上以引線標出這些位置——請先用 Gz9081 完成編號後再重新載入。
   • 若跳出「WallSerialNum 圖塊定義缺少 TOPFL / BOTTOMFL 屬性，無法編輯高程」的錯誤，代表目前安裝的圖塊庫版本過舊，請更新至最新版後再試一次。

3. 在清單上雙擊要修改的儲存格進入編輯：

   • 立筋類型、牆配筋是下拉選單，選完立即生效
   • 梁深/版厚、頂FL、底FL、矮牆H 直接輸入數字，Tab 跳右一格、Enter 換下一列
   • 立筋類型選為「矮牆」時，會先跳出對話框要求輸入矮牆高度H（1～1000 cm），取消輸入則完全不會寫入
   • 每一格編輯完成就立即寫回圖面，沒有「儲存」按鈕

4. 想一次把同一個值套用到多道牆，就在清單中用 Ctrl／Shift 多選要調整的列，在視窗下方「批次套用」區輸入或選擇要套用的值，按對應的「套用至 N 列」按鈕

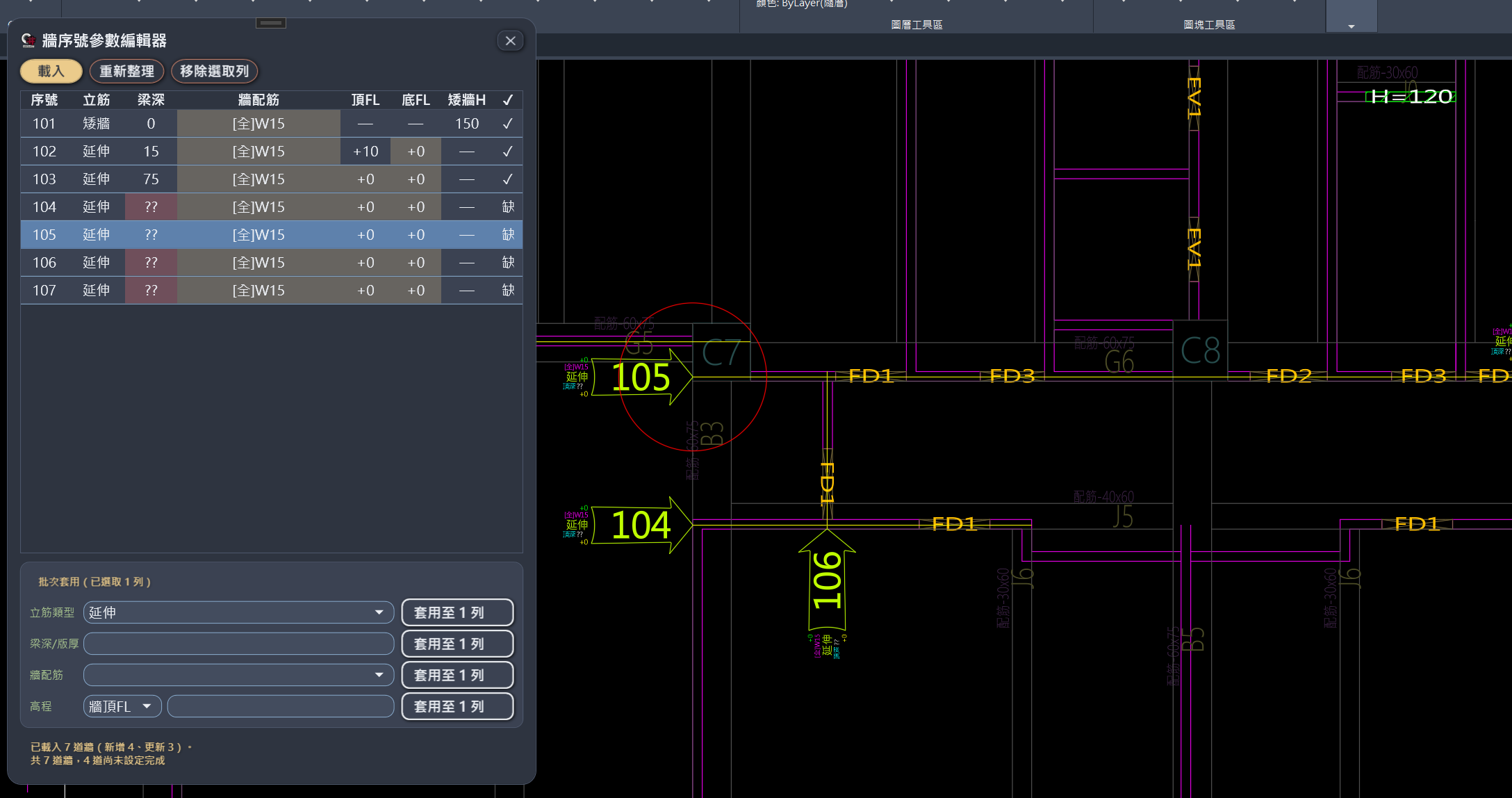

5. 點選清單中任一列，圖面會自動縮放到該牆序號位置並以紅圈標示，方便核對圖面上實際是哪一道牆



6. 需要的話按「重新整理」讓清單與圖面現值同步（例如在別處執行過 Gz9082～Gz9085 或做了 UNDO 之後）；「移除選取列」只會把該列從清單移除，不會動到圖面上的任何東西



注意事項

• 立筋類型為「矮牆」時，頂FL／底FL 兩欄會顯示「—」且不可編輯；其餘立筋類型時，矮牆H 欄同樣顯示「—」且不可編輯——三者互斥，同一時間只會有一種高程模式生效
• 直接把立筋類型從「矮牆」改成其他類型，或直接輸入頂FL／底FL，都會自動把矮牆高度清空、高程補回「+0」，並在狀態列提示已經自動處理，不需要再另外執行其他指令調整
• 數值範圍：梁深/版厚 0～200 cm；頂FL／底FL -1000～1000 cm（可為負值）；矮牆H 1～1000 cm。超出範圍或格式錯誤會跳出錯誤訊息，並把該格還原成修改前的值
• 序號欄與完成度欄唯讀，序號本身要用 Gz9081 才能修改
• 圖塊已被刪除或被 UNDO 掉的列會整列淡出並停用編輯，完成度欄顯示「✖」；用「重新整理」或「移除選取列」處理
• 這個編輯器不是要取代 Gz9082～Gz9085：整層都要套用同一個值時，原本的四道指令仍然比較快；需要逐道牆檢查、微調，或想同時看四項參數目前狀態時，用本編輯器
• 視窗預設會停靠在 AutoCAD 視窗左上角

常見問題

Q：Gz908X 跟 Gz9082～Gz9085 該用哪一個？

A：兩者並存，沒有誰取代誰。整層都要套成同一個值（例如整層牆的立筋類型統一設成「延伸」）時，用原本的 Gz9082～Gz9085 一次掃過一整層比較快；需要逐道牆核對、微調，或想同時看到四項參數目前狀態時，用 Gz908X 的清單。視窗底部的「批次套用」區也能對清單中已選取的多道牆一次套用同一個值，補上原指令的長處。

Q：框選範圍內有牆序號還沒編號，會發生什麼事？

A：整批載入會被取消，清單完全不會變動，並在圖上用引線標出有問題的位置。請先用 Gz9081 完成編號，再重新按「載入」。

Q：載入後找不到某道牆的序號線，會怎樣？

A：這道牆仍會正常收進清單、可以編輯，只是點選那一列時，畫面會退回以牆序號圖塊本身的位置為中心聚焦，而不是沿著序號線縮放。
