指令 GzST - 樓梯繪圖系統

一句話說明：執行此指令後，你可以在樓梯繪圖系統面板中設定樓梯的踏步配置與配筋資料，並自動繪製出樓梯配筋施工圖。

這個指令能做什麼

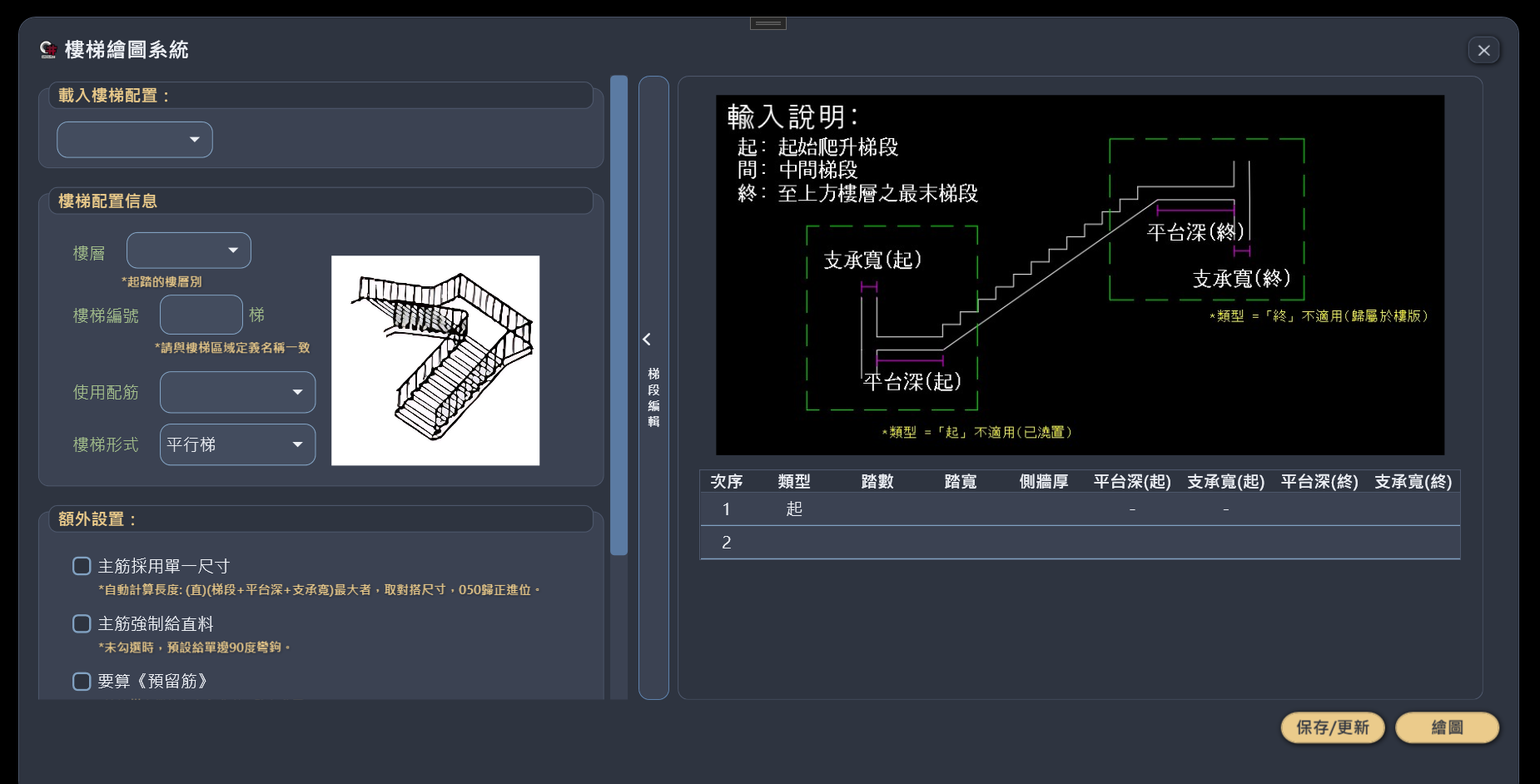

GzST 開啟樓梯繪圖系統的主面板。面板提供樓梯形式選擇、踏步與平台尺寸設定、配筋規格輸入，以及資料檔案的儲存與載入功能。設定完成後執行繪圖，系統依照配置自動產生樓梯配筋施工圖，圖面包含各段踏步的鋼筋配置與尺寸標示。

面板會列出目前圖檔對應的資料目錄中所有已儲存的樓梯資料檔，方便你切換不同的樓梯設定。

若你選擇的樓梯資料型式為「大型階梯」（非供行走之類樓梯結構，例如觀眾席看台）且配筋設定中已填寫梯面筋（線筋或點筋）規格，面板的「額外設置」區塊會多顯示「級高」「級深」兩個輸入欄。填入後，系統會依此自動計算梯面筋的彎折角度與長度並一併繪出，不需另外插入或手動標註。

適合什麼時候使用

操作步驟

1. 在指令列輸入 GzST 後按 Enter，樓梯繪圖系統面板出現

2. 在「資料檔案」下拉清單中選擇已有的樓梯資料，或輸入新名稱建立新資料

3. 選擇樓梯形式（直梯、L 型等），面板右側會顯示對應的示意圖供確認

4. 填寫各段配置：起始平台深度、踏步尺寸、配筋規格等

5. 若所選樓梯資料的型式為「大型階梯」且配筋設定中已填寫梯面線筋或梯面點筋規格，「額外設置」區塊會多出「級高」「級深」兩個輸入欄（單位公分），需填寫才能算出梯面筋的角度與長度；未填寫時按下「繪圖」會直接中止並提示補填，不會畫出角度或長度錯誤的鋼筋

6. 如需掛筋（懸臂牆配筋），勾選對應選項後填入規格

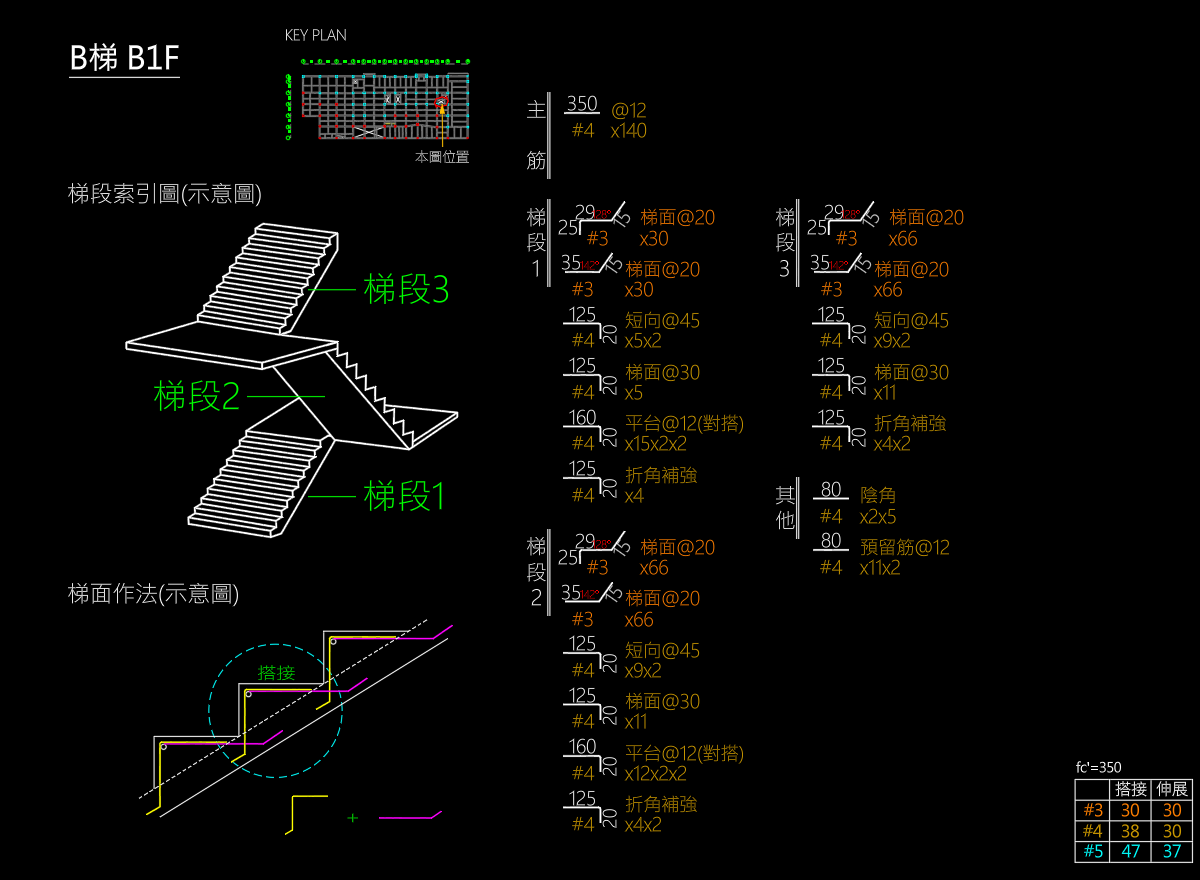

7. 確認設定後點選「繪圖」，在圖面上指定插入點，施工圖自動繪製完成；有繪製梯面線筋或點筋時，圖面梯段索引圖下方會多附一個「梯面作法(示意圖)」區塊供現場對照



8. 資料會自動儲存到資料目錄，下次可直接從清單載入

注意事項

• 直梯型式不論梯段資料只有 1 列（單跑樓梯）或多列（含中間平台），都可以正常完成驗證並繪圖
• 樓梯形式選擇後，面板右側會切換對應示意圖，協助確認踏步配置方向
• 面板採非模態方式開啟，可以保持面板開著同時在圖面上作業
• 樓梯系統屬於版系統範疇，執行後面板獨立於版圖系統主面板（GzS）之外
• 梯段配置表格支援 Excel 式鍵盤導覽：Tab／Shift+Tab 左右移動可編輯欄並自動進入編輯，Enter 提交後跳到下一列同一起始欄；停用中（依樓梯形式而定）與唯讀欄會自動跳過
• 大型階梯的梯面線筋、梯面點筋是即時依級高、級深換算彎折角度與長度，缺這兩個值系統就無法決定料型，因此未填寫時會直接中止繪圖並提示補填，不會畫出角度或長度不正確的鋼筋
• 陰角補強筋的長度已改為自動計算（兩側各取一段伸展長度(Ld)後規整進位），不必再自行查表填入；若該規格查無伸展長度資料，系統會中止繪圖並告知缺少的規格與所在樓層 fc'
• 梯面線筋、梯面點筋屬於梯面筋的線筋／點筋（施工圖剖面用語），與折角補強筋、陰角補強筋是不同的補強項目，可同時存在、互不取代
• 梯段資料超過 2 段時，第 3 段起的料表會自動換到面板右側第二欄，避免圖幅過長；若圖面上只看到部分梯段的料表，記得往右查看
