指令 GzS - 版圖系統

一句話說明:執行此指令後,你會看到版圖系統主面板,可以在同一個介面中設定版參數、版配筋,並存取版系統的所有繪圖工具。

這個指令能做什麼

GzS 是版系統的統一入口。執行後開啟的主面板分成三個頁籤:設置(交界處理、保護層、加筋邊距、工作筋等全域設定)、配筋表(逐版填入版厚與上下層筋配置)與版施工圖(啟動版繪圖作業的各項工具按鈕)。面板採非模態方式開啟,你可以保持面板在旁、同時在圖面上操作。

適合什麼時候使用

情境 說明
開始版配筋作業前 先完成「設置」與「配筋表」,確保交界處理與配筋規格符合設計要求
需要切換不同版系統工具時 所有版系統工具按鈕集中在此面板,不需要記憶個別指令名稱
決定版與版交界怎麼接之前 在「設置」頁籤選好上層筋、下層筋各自的交界處理(搭接、過梁、入梁等),再執行繪圖

操作步驟

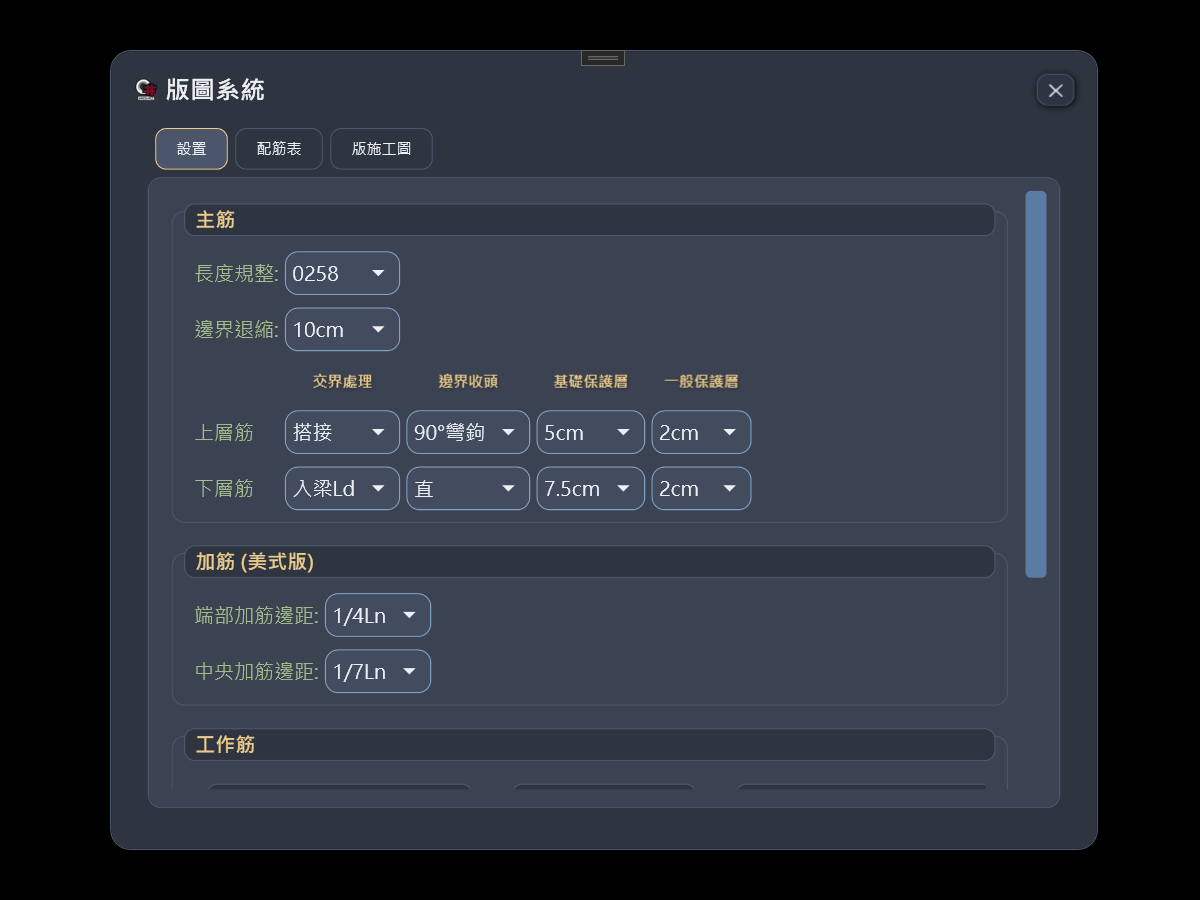

版圖系統主面板

  1. 在指令列輸入 GzS 後按 Enter,版圖系統主面板隨即出現
  2. 依序設定各頁籤內容:
    • 設置:上層筋、下層筋的交界處理、邊界收頭與保護層,美式版加筋的邊距與統計分類,以及墊筋、馬凳、邊緣起步等工作筋設定
    • 配筋表 → 版:逐列填入樓層、版編號、版厚,以及上下層筋(含加筋)的規格與間距
  3. 設定完成後,切到 版施工圖 頁籤啟動繪圖:先按「1.建立工作圖」,再按「2.批量版筋繪圖」。同一頁籤另有單版繪圖、版圖整理工具集、筋串編輯工具集,以及樓梯繪圖入口
  4. 面板保持開啟,可隨時切換不同工具;完成後關閉面板

注意事項

💡版筋搭接位置:一般版與基礎版相反

依版筋搭接位置的法規規則,搭接要設在壓應力區:一般版的下層筋在梁位搭接、上層筋在版中央搭接;基礎版則相反。版施工圖的版筋繪圖(Gz603 等)不會依版種切換搭接位置,版與版交界一律照「設置」裡上層筋、下層筋各自的交界處理(預設上層筋在梁中線搭接、下層筋入梁 Ld);需要版中央搭接的筋串,繪圖後再用 Gz625(單一筋串)或 Gz6255(切線批量)處理。

版種由系統依樓層自動判定(樓層清單最底下的樓層視為基礎版),不需手動設定。基礎版的加筋位置與一般版相反(一般版下加筋為中央加筋、上加筋為端部加筋),保護層與墊筋也會自動改用基礎版那組設定。

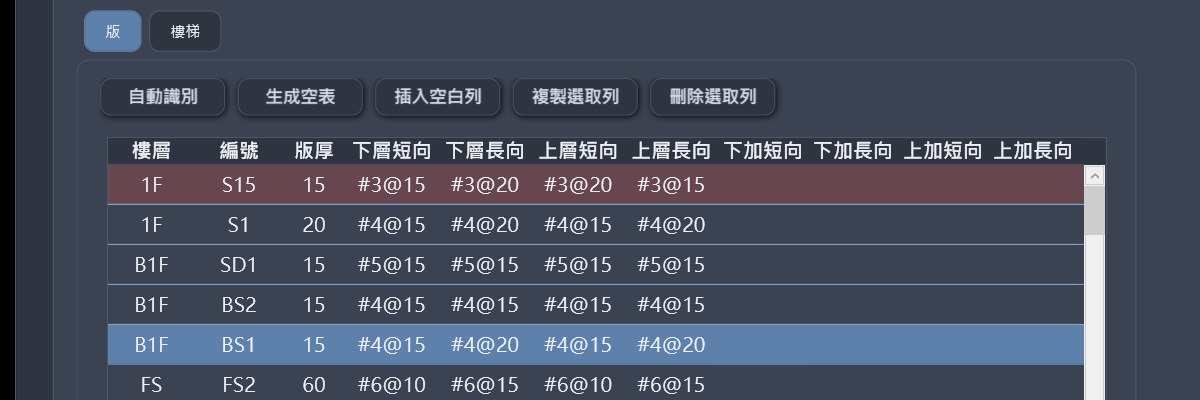

配筋表「版」頁籤中短向間距大於長向間距的列整列淺紅提示

相關指令

指令 關係
GzST 樓梯繪圖系統,樓梯配筋繪圖的獨立入口
Gz603 批量版繪圖,一次產生多個版的施工圖
Gz602 版筋分圖,將版筋依方向或規格分圖輸出
筋串編輯工具箱 相關指令
版編號命名規則與版型縮寫 相關知識庫文章
美式版與加筋的概念 配筋表「版」頁籤的下加/上加短向、長向欄位說明
功能區設定 所屬功能說明
版筋配置全流程:從版識別到搭接出圖 相關使用情境
