柱豆符號（Mainbar 圖塊）視覺編碼
柱豆圖中每一支主筋以「豆」符號表示，共有 20 種圖塊（10 種形狀 × 空心/實心），依規格與狀態分類：

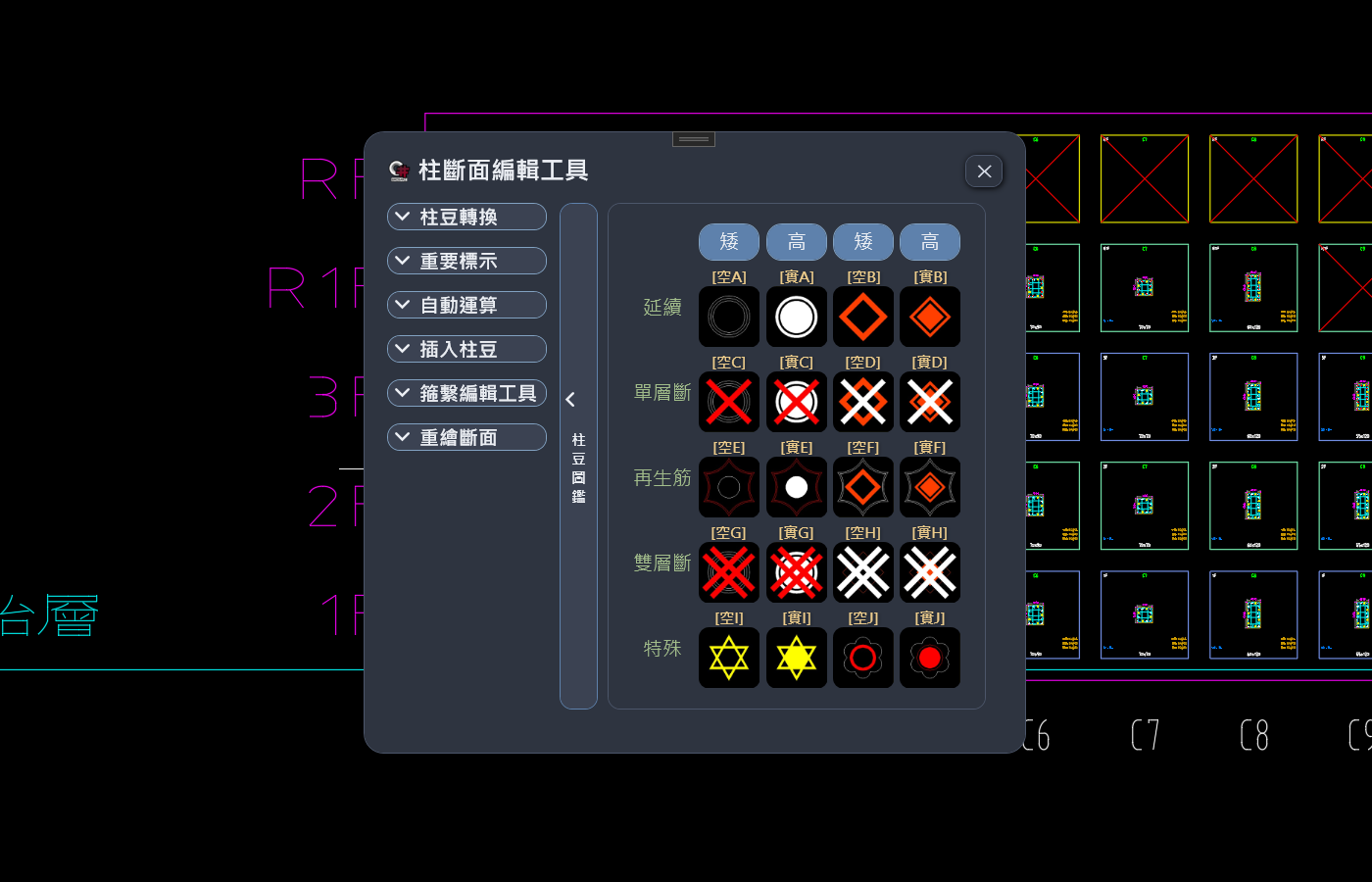

這張圖就是軟體內建的「柱豆圖鑑」——執行 Gz7020 開啟柱斷面編輯工具後， 展開「柱豆圖鑑」摺疊區即可隨時對照，不必記。
| 代號 | 俗稱 | 對應規格 | 形狀描述 | 顏色 | 代表狀態 |
|---|---|---|---|---|---|
| A | 普通豆 | 專案最大／第三大規格 | 三層同心圓 | 白色 | 延續筋（普通） |
| B | 普通豆 | 專案第二大／第四大規格 | 雙層菱形（正方形轉 45°） | 紅色 | 延續筋（普通） |
| C | 單叉豆 | 專案最大／第三大規格 | A 形 + 紅色 X 打叉 | 白圓/紅叉 | 單截截斷筋 |
| D | 單叉豆 | 專案第二大／第四大規格 | B 形 + 白色 X 打叉 | 紅菱/白叉 | 單截截斷筋 |
| E | 太陽豆 | 專案最大／第三大規格 | 六弧花形（弧開口朝外）+ 中央白小圓 | 紅弧/白心 | 再生筋（倒插筋） |
| F | 太陽豆 | 專案第二大／第四大規格 | 六弧花形（弧開口朝外）+ 中央紅菱形 | 白弧/紅菱心 | 再生筋（倒插筋） |
| G | 雙叉豆 | 專案最大／第三大規格 | A 形 + 紅色雙線 X 打叉 | 白圓/紅雙叉 | 雙截截斷筋 |
| H | 雙叉豆 | 專案第二大／第四大規格 | B 形 + 白色雙線 X 打叉 | 紅菱/白雙叉 | 雙截截斷筋 |
| I | 六芒星 | 視使用情境而定 | 六芒星（兩個空心正三角形對疊） | 黃色 | 特殊筋 |
| J | 梅花豆 | 視使用情境而定 | 六弧花形（弧開口朝內）+ 中央紅小圓 | 白弧/紅圓心 | 特殊筋 |
規格分配規則：A/C/E/G/I 對應專案中最大或第三大的鋼筋規格；B/D/F/H/J 對應第二大或第四大規格。A~J 代號為程式內部編碼，實務溝通時使用俗稱（普通豆、單叉豆、太陽豆、雙叉豆、六芒星、梅花豆）。
「白色系／紅色系」指的是核心符號，不是整體顏色
系統內部把 A/C/E/G/I 稱為白色系、B/D/F/H/J 稱為紅色系。這組名稱來自兩種普通豆的核心：A 是白圓、B 是紅菱，其餘符號都是在這兩個核心上加工而成——C/G 在白圓上打紅叉、D/H 在紅菱上打白叉、E 把白圓包進六弧、F 把紅菱包進六弧。
所以「白色系」不代表符號整體是白的。 最明顯的反例是 I（六芒星）：它整個是黃色，卻歸在白色系。判斷一支豆屬於哪一系，要看它中心的核心是白圓還是紅菱，不能看第一眼的主色。
一條規律就能記住全部十種：核心與裝飾一定相反色
對照上圖會發現配色不是隨意的：
| 核心 | 外圈／裝飾 | |
|---|---|---|
| 白色系 A／C／E／G | 白 | 紅 |
| 紅色系 B／D／F／H／J | 紅 | 白 |
C 是白圓打紅叉、D 是紅菱打白叉；G／H 同理只是換成雙線叉； E 是白心配紅弧、F 是紅菱心配白弧、J 是紅圓心配白弧。
唯一的例外是 I（六芒星）——它整個是黃色，沒有核心／裝飾的分別。 所以只要看到「紅配白」就對，看到「同色」那就是 I。
圖上寫「單層斷／雙層斷」，本文寫「單截／雙截」，是同一件事
柱豆圖鑑的分列標題用的是 單層斷／雙層斷（C·D／G·H）， 而接續規劃的邏輯與本文用的是 單截／雙截。兩套詞指的是同一組符號， 對照時不必懷疑自己看錯。
空心（Hollow）vs 實心（Solid）：代表主筋接點升高的高低。空心 = 矮筋；實心 = 高筋。雙層接續時，同一斷面的主筋分空心組與實心組，奇偶樓層交替設置接點。
