柱鋼筋符號編輯

自動生成的柱豆圖無法涵蓋所有現場情況。這個工具讓你在生成後逐一微調每支鋼筋的狀態——截斷、再生、升降號數、錯層位置，全部點一下就能處理。

這個工具在做什麼

執行柱豆圖自動生成後，圖面上的每個圓形或方形小符號（柱豆）代表一支主筋在該樓層的狀態。當你需要處理非標準情況——例如某幾支鋼筋號數比其他支小、某支鋼筋提前截斷、或從本樓層樓版重新插入新筋——就需要手動調整這些柱豆的外觀與意義。

柱鋼筋符號編輯工具以漂浮工具列的形式呈現，讓你在不離開圖面的情況下點選操作。

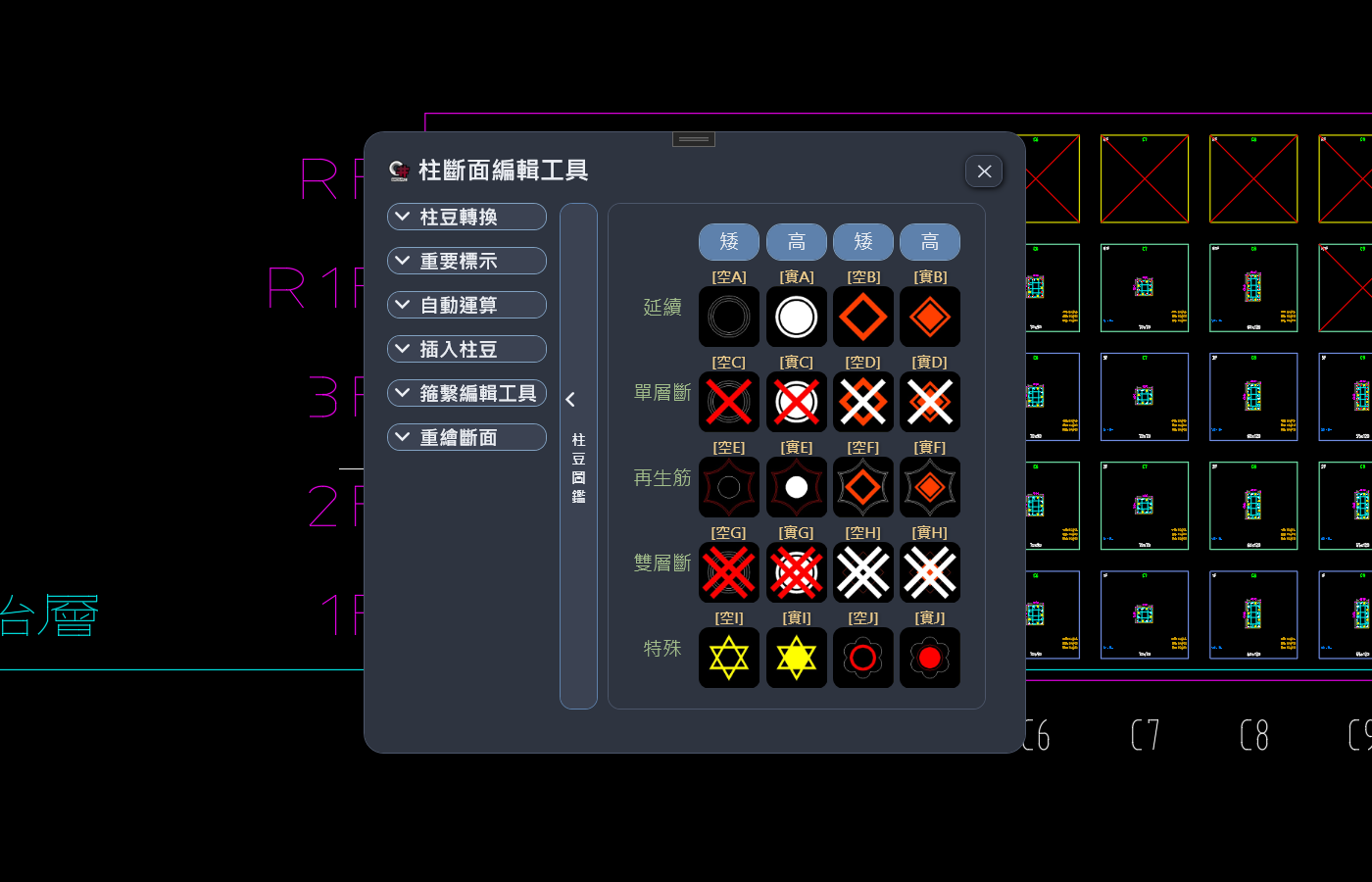

柱豆符號對照表

在開始編輯之前，先確認每種符號代表的意義：

功能區塊說明

柱豆轉換

選取圖面上的柱豆後，點擊對應按鈕即可改變該柱豆的狀態。支援同時選取多個柱豆批次處理。

重要標示

轉號標記：當某支鋼筋從這層往上改變號數（例如 #10 接 #8），在柱豆旁加上轉號標記，讓圖面明確標示號數轉換位置。通常配合機械式續接器使用。

自動運算

修改完某一樓層的斷面配置後，可以快速複製到相鄰樓層，不必逐層重複操作：

• 向上推算一層 / 向下推算一層：將目前斷面配置直接套用到上一層或下一層。
• 向上連續推算 / 向下連續推算：持續複製配置，直到系統偵測到配筋規格改變為止，適合標準層大量複製使用。

插入柱豆

當柱斷面需要增加原本不在清單中的鋼筋時，從圖面上直接插入新柱豆：

• 插入普通筋：點選兩個既有柱豆後，系統在中間均勻插入指定數量的新柱豆。
• 插入再生筋：與插入普通筋相同操作，但插入的柱豆自動標記為再生筋（太陽符號）。
• 添加束筋：選取一個主筋柱豆，在其內側添加并排的束筋柱豆。

箍繫編輯工具

處理箍筋與繫筋的覆蓋標注——當系統依幾何推斷的結果不符實際時，用這裡強制指定：

重繪斷面

當斷面圖形需要補繪或修復時使用：

• 添加角支：指定斷面外框後，系統自動在四個角落放置角支柱豆。
• 添加外箍筋：選取角支後，自動繪製圍繞這些角支的外箍筋線。
• 繪製繫筋：指定兩個柱豆，自動繪製連結兩者的繫筋，並可設定彎鉤方向。
• 繪製角隅繫筋：繪製連結角隅主筋的特殊繫筋形式。

操作流程

1. 執行柱豆圖自動生成指令，取得初始圖面
2. 開啟柱鋼筋符號編輯工具列（漂浮視窗）
3. 在圖面上選取需要調整的柱豆（可框選多個）
4. 點擊工具列上對應的功能按鈕，完成狀態切換
5. 若需要新增鋼筋，使用「插入柱豆」功能在指定位置插入
6. 標準層配置確認無誤後，使用自動推算功能複製到其他樓層
7. 對特殊樓層（頂層、轉換層）進行個別手動確認與調整

快速指令

熟悉工具後，也可以直接在指令列輸入以下指令觸發特定功能，不必開啟漂浮視窗：

注意事項

• 截斷筋（單叉、雙叉）與再生筋（太陽）的位置會影響後續鋼筋料單的計算，調整前請確認樓層配筋設計。
• 束筋的終止收頭，建議使用「束筋 ↔ 單叉」功能明確標示，而非直接刪除柱豆。
• 自動推算功能僅複製圖面上的符號狀態，不會更改底層配筋資料，套用後請搭配整體確認。
