柱豆規劃圖
「柱豆規劃圖」是柱配筋施工前的規劃表格，以矩陣方式呈現：
- 橫軸：柱編號（C1、C2...）
- 縱軸：樓層（FS、1FL、2FL...）
- 每個格子（柱豆格）：該柱在該樓層的斷面配筋縮圖
每個柱豆格顯示：柱斷面外框、箍筋輪廓、主筋符號（豆）、箍筋規格文字、樓層名稱、柱編號，以及上方樓層有變化時的警示備註。

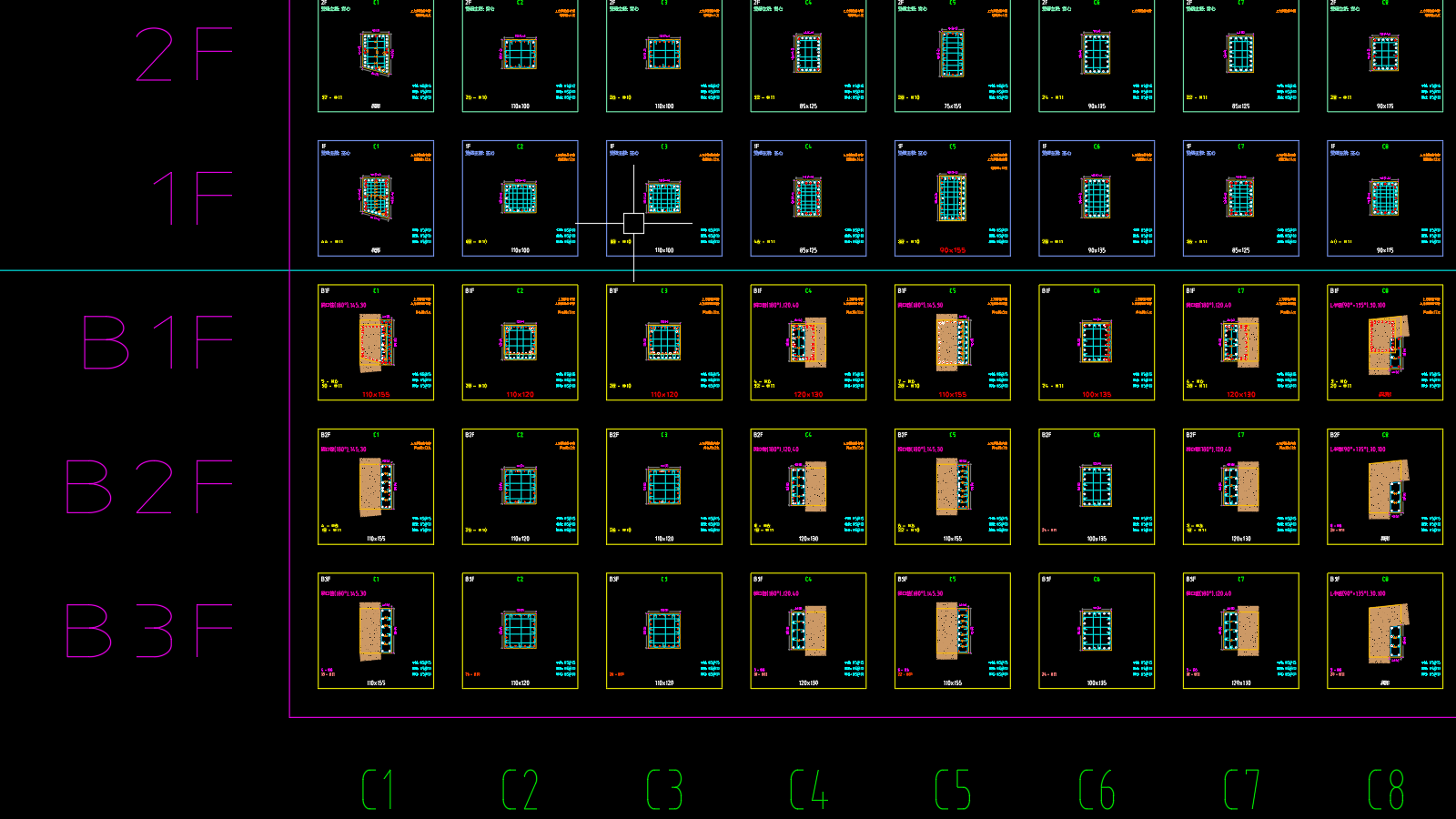

上圖橫向是
C1～C8各支柱，縱向由下往上是B3F到2F。 同一支柱由下往上看，就能一眼看出它的斷面與配筋在哪一層變了—— 這正是規劃圖存在的理由：接續方式必須逐層對照才決定得了。
工作流程位置：柱配筋識別完成後 → 繪製柱豆規劃圖（Gz702）→ 手動調整各柱豆 → Gz702S 建置資料庫 → Gz7051（柱台號定義）、Gz7052（柱高參數）
