清圖系統 (GzTD)

一句話說明：從業主提供的原始結構圖，到可以開始配筋的標準底圖，清圖系統幫你自動完成中間所有繁瑣的整理工作。

清圖系統能做什麼

每次接到新專案，你拿到的原始結構電子檔往往圖層混亂、樓層疊在一起、圖塊未炸開、Z 軸不歸零——這些問題在正式配筋前都必須解決。

清圖系統（從主選單輸入 GzTD 呼叫）以引導式視窗，帶你依序完成七個標準化步驟：建立網格、樓層對位、構件提取、座標整理、樓層定義、構件分圖、獨立存檔。完成後，每一個樓層的柱平面、梁平面、版平面都會自動存成獨立的 DWG 檔，直接銜接後續的各系統配筋流程。

七個步驟詳解

步驟 1：生成建構線（Gz201）

在整理圖面之前，先建立統一的網格系統作為所有樓層的定位框架。

1. 在清圖視窗按下「.生成建構線」，或直接輸入指令 Gz201。
2. 框選一個樓層的完整範圍，系統會依範圍大小自動計算適合的網格間距。
3. 指定網格的起始基準點。

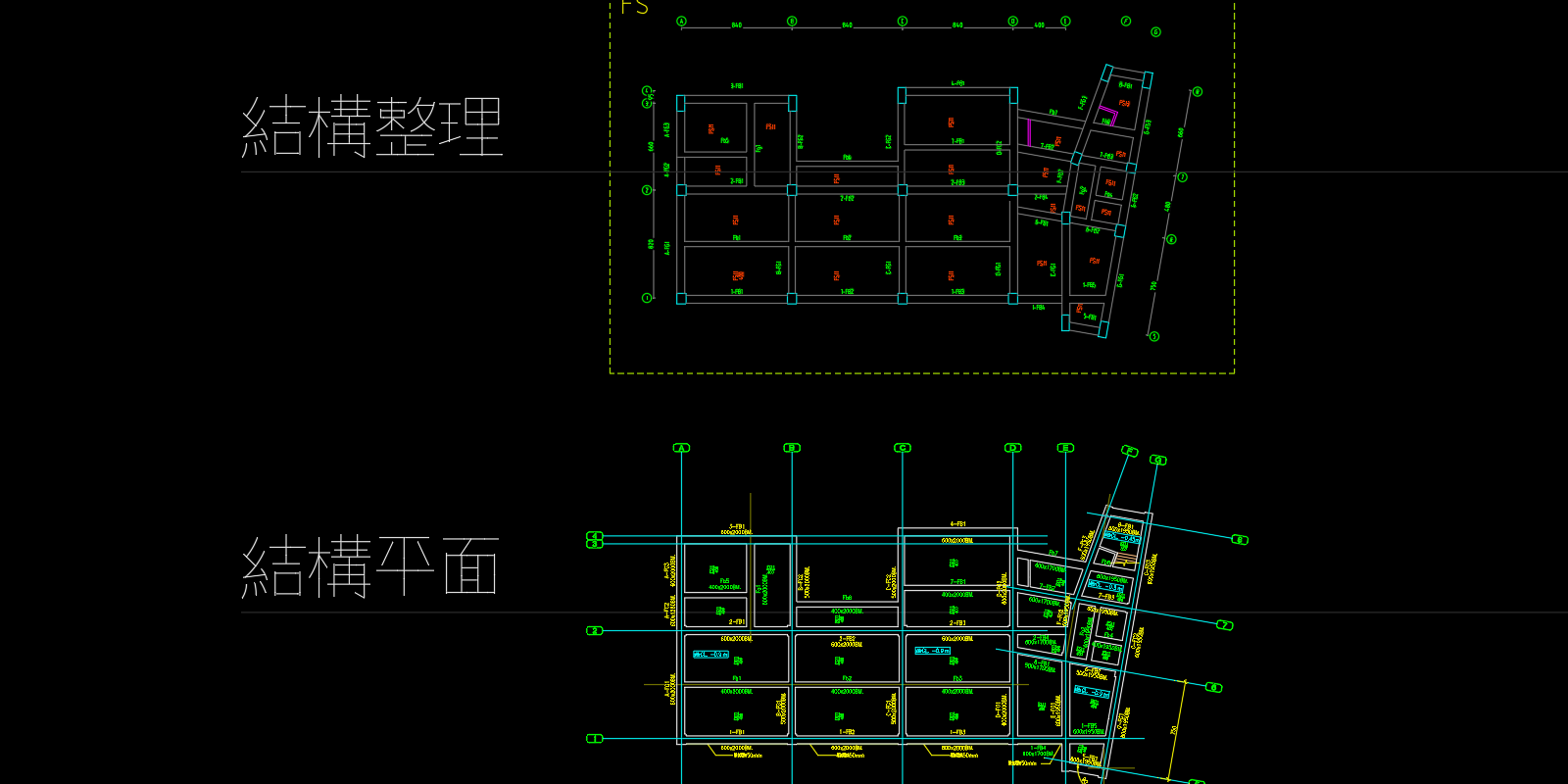

4. 系統自動建立包含「建築平面」、「結構平面」、「結構整理」等圖說類別的完整格線系統。

步驟 2：各樓層平面對位（Gz202）

將原始圖紙中散落各處的樓層平面，逐一搬移至網格對應的格框內。

1. 按下「各樓層平面對位」，或輸入 Gz202。
2. 選擇圖說類別（例如「結構平面」）。
3. 框選原始圖面中單一樓層的範圍。
4. 指定該樓層的對位基準點——全棟每一層都必須點同一個絕對位置，例如 1 軸與 A 軸的交點。
5. 在網格中點選對應的樓層文字。
6. 系統自動將選取的平面圖複製並對齊至格框內。

步驟 3：構件定義（Gz203）

從對位好的底圖中，自動清理並提取結構構件，轉換至 Grebarz 標準圖層。

1. 按下「構件定義」，或輸入 Gz203。
2. 框選要處理的樓層範圍。
3. 系統自動執行：
   • 分解圖塊（炸開 Block / Xref）
   • 刪除重疊物件
   • 將所有物件 Z 軸歸零
4. 選擇欲提取的構件類型：
   • 結構線：依材質篩選柱、梁、牆、版的線條，轉換至對應的 Grebarz 圖層。
   • 編號：提取柱號、梁號、版號等文字標籤。
   • 座標：提取座標標註物件。

步驟 4：座標格式化（Gz204）

將原始圖面中的座標線段，轉換為 Grebarz 可識別的標準格式。

1. 按下「座標格式化」，或輸入 Gz204。
2. 框選包含座標線的範圍。
3. 系統自動分析線段並轉換為標準樣式。

步驟 5：樓層定義（Gz206）

賦予整理後圖面的樓層屬性，作為後續分圖與存檔的依據。

1. 按下「樓層定義」，或輸入 Gz206。
2. 框選整理完畢的「結構整理」區域圖面。
3. 系統掃描網格，將框格內的物件與對應的樓層資訊進行綁定。

步驟 6：構件分圖（Gz207）

將疊合在一起的結構平面圖，按構件類型拆分為獨立的繪圖空間。

1. 按下「構件分圖」，或輸入 Gz207。
2. 系統依據已定義的樓層與構件類型，自動將圖面內容複製並分類至對應區域（柱平面區、梁平面區、版平面區……）。
3. 完成後，每一類構件都有獨立的空間，不再互相干擾。

步驟 7：平面圖分存（Gz208）

將拆解完畢的平面圖，逐一匯出為獨立的 DWG 檔案。

1. 按下「平面圖分存」，或輸入 Gz208。
2. 系統依據專案目錄結構，將各樓層、各構件類型的平面圖自動儲存為獨立的 DWG 檔。
3. 完成後，專案資料夾內即產出組織整齊的底圖，可直接銜接各配筋模組使用。

快速指令一覽

熟練後你可以直接輸入指令呼叫個別步驟，不需要開啟主視窗。

常見問題

圖面對位後位置跑掉了？

最常見的原因是各樓層選取的基準點不一致。請確認每一層都點選同一個絕對位置（例如同一軸線交點）。同時確認網格生成後沒有被移動過。

構件定義時選不到要的線條？

本功能以「同圖層」為篩選條件。如果原始圖面所有物件都在 0 層，系統無法區分柱線與梁線。建議先在原始圖中簡單分層，或以顏色篩選後手動搬移圖層。

提示「範圍中沒有物件」？

請依序確認：選取的範圍是否正確、物件是否在鎖定或凍結的圖層、是否有嵌套過深的外部參考（Xref）。對於受保護的 Xref，建議先手動炸開再執行。

分存後的檔案是空的？

幾乎可以確定是跳過了步驟 5「樓層定義」。請回到清圖視窗執行樓層定義後，再重新執行平面圖分存。

建議的使用順序

清圖系統完成後，各構件底圖即可銜接以下模組：

• 柱底圖 → 柱配筋識別（柱識別）
• 梁底圖 → 梁配筋識別（梁識別）
• 版底圖 → 版平面系統（版平面）
