指令 Gz701S - 標記柱內箍
一句話說明：執行此指令後，你可以圈選柱斷面內部的閉合鋼筋圖形，將其標記為柱內箍，供之後執行 Gz701 識別時自動記錄配對資訊。
這個指令能做什麼
少數柱子除了斷面外側的箍筋（外箍）之外，內部還另外設有一或多個閉合箍筋（內箍），用來取代原本繫筋固定主筋的任務，規格與間距通常與外箍相同，但尺寸必然較小，形式也可能不同（例如異形外箍搭配矩形內箍）。這是不常見的特殊柱設計，多用於特殊斷面或需要加強箍筋圍束的柱子。
執行 Gz701S 後，你可以圈選這些內箍的多段線（不論是否首尾閉合），系統會將其原地複製一份到專屬圖層 Grebarz_柱內箍 做標記。之後執行 Gz701 識別柱配筋表時，系統會自動偵測這些標記，並將每支內箍對應到的「轉角主筋」與「涵蓋主筋」配對記錄下來，寫入識別資料。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 柱子有柱內箍設計 | 配筋表斷面圖中，除了外箍之外還另外畫有一組閉合箍筋，需先標記才能被 Gz701 記錄 |
| 一般柱子（僅有繫筋） | 不需要執行本指令，直接跳過即可，不影響一般柱子的識別 |
| 圖面修改後需要重新標記 | 重複執行標記模式時，系統會先清除範圍內的舊標記再重新標記，不會重複疊加 |
操作步驟
- 在圖面中輸入指令
Gz701S - 依提示選擇關鍵字：
1=標記或2=擦除 - 標記模式：依序圈選柱內箍的多段線（節點數需大於 3，不要求首尾閉合），系統會將其原地複製一份到
Grebarz_柱內箍圖層；可連續圈選多個內箍 - 擦除模式：圈選要清除的內箍標記，系統會移除
Grebarz_柱內箍圖層上對應的複製物件 - 標記完成後，接著執行 Gz701 進行柱配筋識別，系統會自動偵測已標記的柱內箍並寫入資料
注意事項
- 僅有柱內箍設計的柱子才需要執行本指令，一般柱子（僅有繫筋）無需理會此功能
- 標記模式具冪等性：重複執行會先清除該範圍內的舊標記副本，再重新標記，不會重複疊加，可放心多次調整
- 圈選的多段線節點數需大於 3，才會被視為有效的柱內箍標記；不要求多段線首尾閉合，開放式多段線也能被標記
- 標記所在的

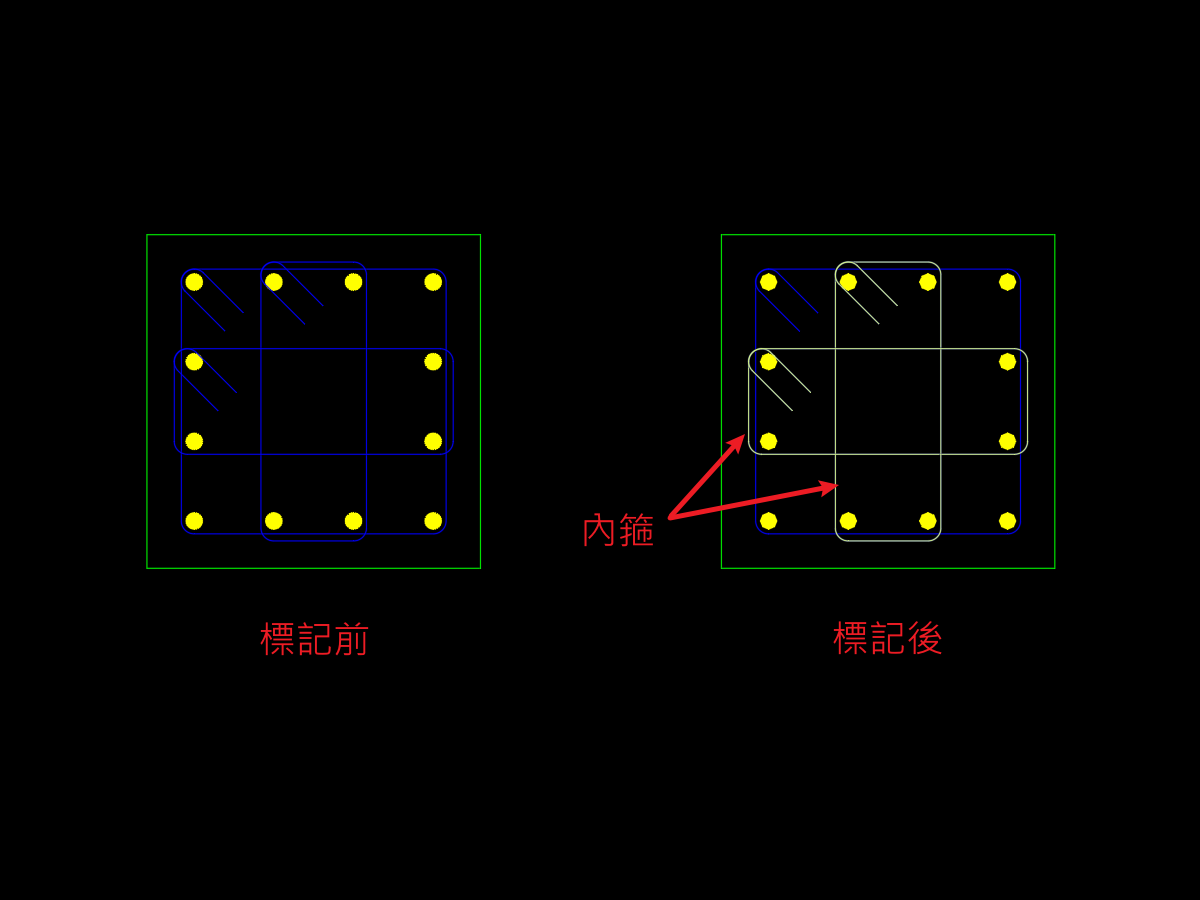

Grebarz_柱內箍圖層僅供識別使用，不會列印於施工圖 - 標記成功的內箍會變成淡黃綠色（該圖層預設色），與原本的箍筋顏色不同—— 這是最快的自我檢查方式：顏色沒變就是沒標到
相關指令
| 指令 | 關係 |
|---|---|
| Gz701 | 標記完成後執行，識別時自動偵測柱內箍並記錄配對主筋 |
| Gz701w | 同屬識別前置工具，用於設定連續壁排除範圍 |
| Gz701V | 同屬識別前置工具，用於尺寸文字寬高對調 |
| GzPJ | 整個柱系統流程的起點，設定專案基礎參數 |
| 柱配筋識別 | 所屬功能說明 |
| 柱配筋表識別（Gz701） | 相關知識庫文章，說明識別流程與箍筋區域分配規則 |
