指令 Gz7029 - 柱豆圖轉號標記
一句話說明：執行此指令後，先分別選擇底端與頂端的主筋號數（如底端 #10、頂端 #8），再點選需要標記的柱豆，系統在圖面上加上跨號數續接的轉換標記。
這個指令能做什麼

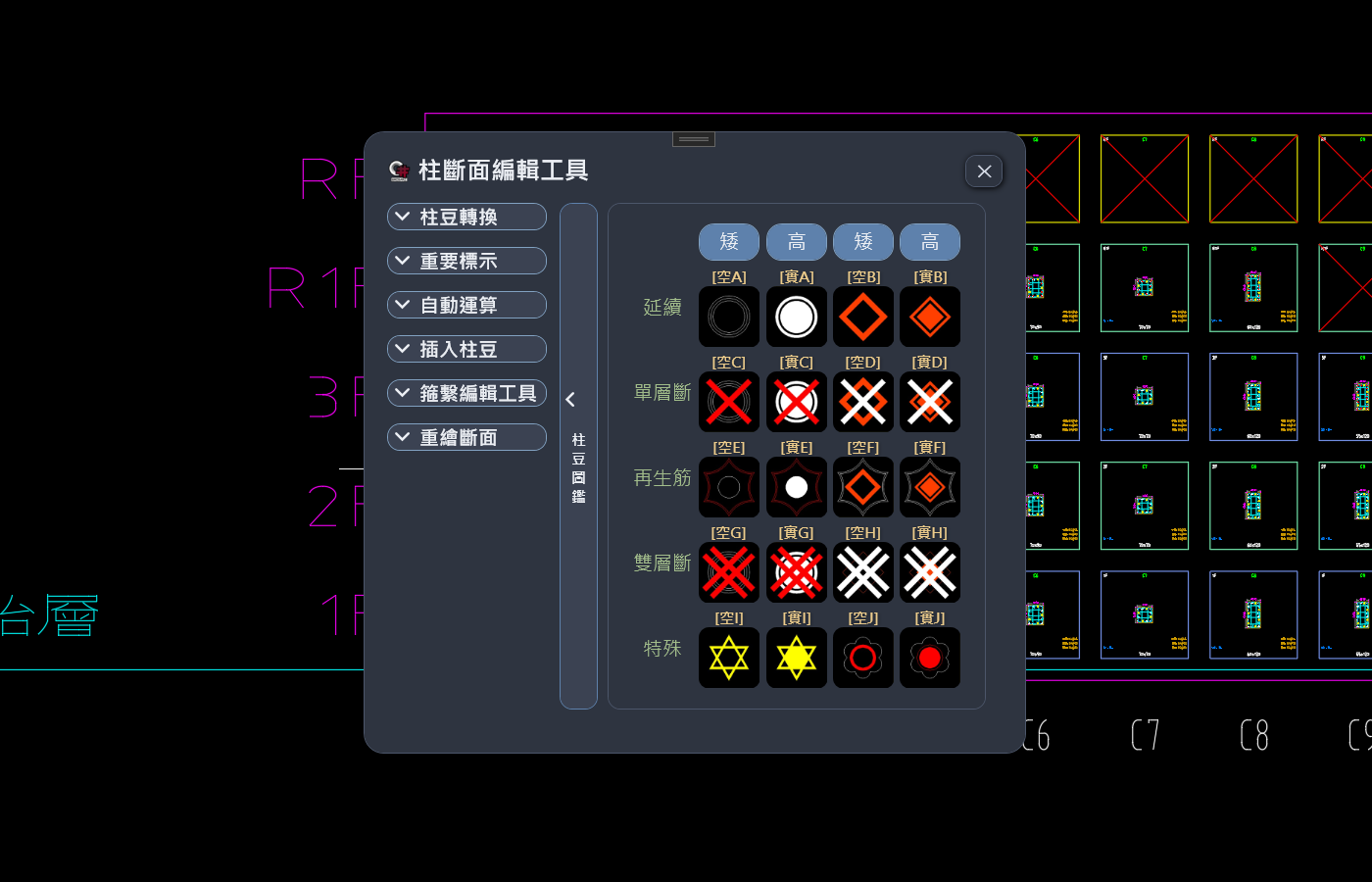

當柱主筋從某樓層向上規格縮小（如 #10 轉 #8），需要透過特殊轉接頭（規格轉換續接器）來完成接續。Gz7029 讓你先選定底端號數與頂端號數，再點選目標柱豆，系統在柱豆旁加入轉號標記，提示施工圖繪製時需要使用轉接器。
支援的號數選項：#6、#7、#8、#10、#11。
支援重複點選不同柱豆，按 Enter 退出。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 主筋規格縮小 | 上方樓層柱主筋號數變小，需使用規格轉換續接器 |
| 主筋規格變大（特殊） | 少數情況下下方號數較小，需標記確認 |
操作步驟
- 在命令列輸入
Gz7029後按 Enter（或從 Gz7020 工具箱點選） - 系統以對話框詢問「底端」續接器號數，從清單中選擇（#6/#7/#8/#10/#11）
- 再選擇「頂端」續接器號數（號數不能與底端相同）
- 畫面提示「請選擇柱豆」時，點選要標記的柱豆
- 系統在柱豆上加入轉號標記
- 繼續點選其他柱豆，或按 Enter 退出
注意事項
建議
轉號標記主要用於視覺提示。 Gz702 的自動偵測也會標注「注意: #10 轉 #8」等文字，若已有自動標注，本指令可用於追加更明確的轉號記號到柱豆圖塊本身。
- 底端與頂端號數不可相同，系統在選擇頂端時會排除已選的底端號數
- 置入前會自動偵測同一柱豆位置是否已有轉號標記，並依以下邏輯處理：
- 既有標記與當前設置相同 → 移除標記（切換移除，等同取消）
- 既有標記與當前設置不同 → 以新標記取代（換號，無需先刪除）
- 不存在標記 → 直接置入
相關指令
| 指令 | 關係 |
|---|---|
| Gz7020 | 工具箱入口，包含本指令功能 |
| Gz702 | 繪製規劃圖時已自動偵測並標注規格變化 |
| Gz702S | 調整完成後執行，建置資料庫 |
| 柱鋼筋符號編輯 | 所屬功能說明 |
| 轉號標記（柱豆圖） | 相關知識庫文章 |
