指令 Gz7060 - 柱施工圖編輯工具箱
一句話說明：執行此指令後，系統開啟柱施工圖編輯工具箱浮動視窗，讓你從單一入口快速選用任何施工圖細部修改功能。
這個指令能做什麼

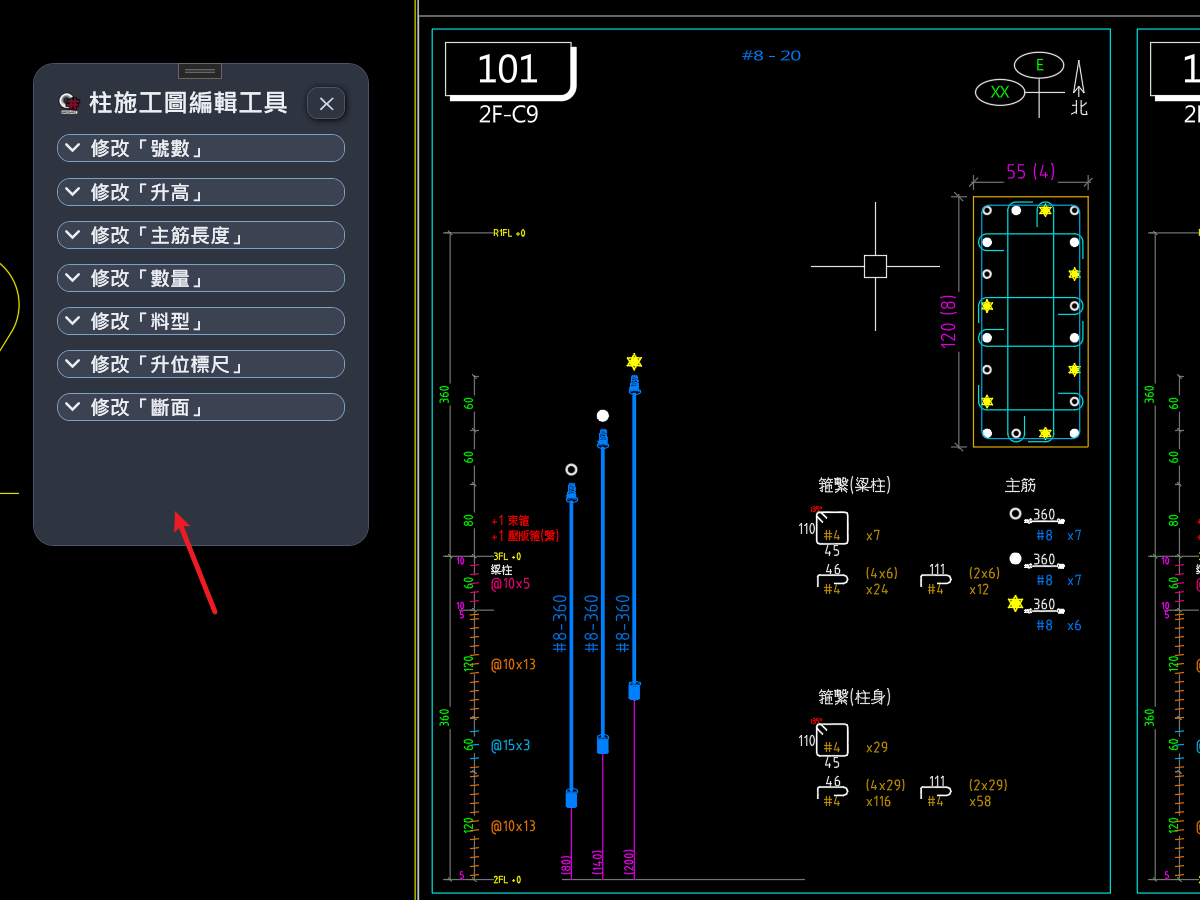

Gz7060 是柱施工圖所有編輯功能的集合入口。開啟後以浮動工具箱視窗呈現，視窗可停在螢幕旁邊，不影響你繼續操作圖面。工具箱內依分類列出下列所有子指令按鈕：
- 修改號數：主筋號數（Gz7061）、箍繫號數（Gz7062）
- 修改升高：差值整體升降（Gz70631）、差值底部升降（Gz70632）、指定值整體升降（Gz70633）、指定值底部升降（Gz70634）
- 修改主筋長度：指定長度（Gz70641）、指定差異值（Gz70642）
- 修改數量：主筋支數（Gz70651）、箍繫組數（Gz70652）、繫筋每組支數（Gz70653）、增減箍繫組數（Gz706522）、重算繫筋總支數（Gz70654）
- 修改料型：主筋端部（Gz70661）、箍筋型式（Gz70662）、箍筋長寬對調（Gz70663）
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 繪圖後需要逐欄修改 | 繪製完成後，針對個別柱資進行局部調整 |
| 複查時發現多項需修改 | 一次開啟工具箱，依序套用不同修改功能，不需重複輸入指令 |
操作步驟
視窗標題略有不同
指令登錄名為「柱施工圖編輯工具箱」，視窗標題則是「柱施工圖編輯工具」，同一個視窗。
- 輸入指令
Gz7060並按 Enter - 柱施工圖編輯工具箱浮動視窗開啟
- 點擊所需功能按鈕，按該功能的操作步驟完成修改
- 視窗保持開啟，可隨時切換不同功能繼續操作
- 完成後關閉視窗
注意事項
建議
工具箱視窗開啟後不會阻擋你操作圖面，建議移到螢幕旁邊停駐，方便一邊看圖一邊點選功能。
- 工具箱中的各項功能可直接對著已繪製的柱施工圖使用，不需要重新執行 Gz706
- 修改完成後料單數字會即時更新，請在修改後確認料單數量正確
相關指令
| 指令 | 關係 |
|---|---|
| Gz706 | 前置：繪製柱施工圖，工具箱的所有功能作用於此指令產生的圖面 |
| Gz7061 | 子功能：修改主筋號數 |
| Gz7062 | 子功能：修改箍繫號數 |
| 依平面分區重排施工圖 | 相關指令 |
| 柱圖系統主面板 | 相關指令 |
| 使用情境：柱配筋識別到施工圖全自動 | 相關使用情境 |
