使用情境：柱配筋識別到施工圖全自動
拿到結構師的柱配筋表後，你不需要手動輸入任何資料——框選圖面讓系統自動識別，再依序完成接續規劃、台號設定，最後一鍵產出柱施工圖。
這個流程解決什麼問題
拿到一套新案子的柱配筋表，第一關就是把資料「鍵入系統」。傳統作法下，你要對著 CAD 圖面，一格一格讀柱號、斷面尺寸、主筋支數、箍筋間距，再逐一輸入——一棟有 30 到 50 種柱型的建案，光這個步驟就要耗掉 2 到 3 小時。輸入完還得回頭核對，深怕看走眼或打錯字，而一旦資料有誤，後面生出來的施工圖全都跟著錯，等到發現問題往往已經花了大量時間。
後面的接續規劃也不輕鬆：每根柱子要判斷哪幾支鋼筋在哪一層接、高接還是低接、遇到斷面縮小或規格變化怎麼處理，全部要一格一格手動標記。
執行這個完整流程後，從柱配筋表到正式施工圖，整個過程從過去的一整天以上，縮短到 1 到 2 小時。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 新案開始，需要建立柱資料 | 避免手動輸入，直接從配筋表自動讀取 |
| 接手他人圖面 | 不需要重新輸入，框選即可重建資料 |
| 大型案子、柱型多 | 柱型數量越多，節省的時間越顯著 |
| 地下室含連續壁 | 先用 Gz701W 排除連續壁範圍，避免誤識別 |
完整操作流程
第一步：識別柱配筋表
（選填）如果圖面包含連續壁，先執行 Gz701W 設定排除範圍，告訴系統哪些區域屬於連續壁，避免後續把連續壁鋼筋圖塊誤計進柱資料。沒有連續壁的案子，略過直接進入識別。
執行 Gz701，框選整張柱配筋表的範圍後按 Enter。系統逐列解析柱號、斷面尺寸、主筋支數與規格、箍筋配置，並主動標出不一致的項目（例如文字說 20 支，但圖面只有 18 個鋼筋圖塊）。你只要針對被標示出來的少數項目手動修正即可。

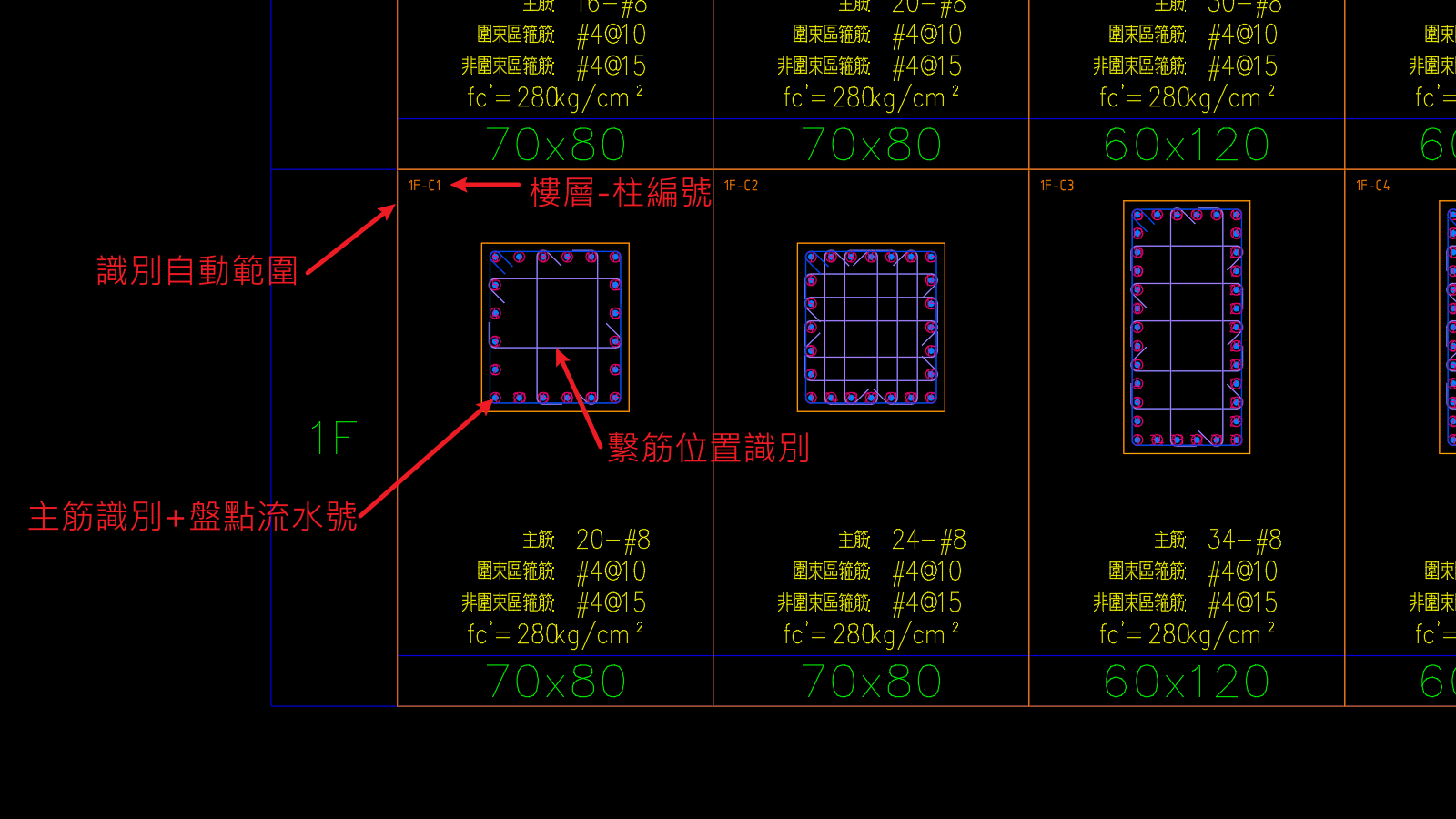

識別完成後，圖面上會出現這些標記：
| 標記 | 意義 |
|---|---|
| 單元識別框 | 每個被處理的柱單元都會框起來，代表這一格已納入識別範圍 |
| 框內左上角的**「樓層-柱編號」** | 系統實際判讀到的樓層與柱號。核對表頭有沒有讀錯，看這裡最快 |
| 玫瑰紅色圓圈 + 流水號 | 柱斷面內成功識別的主筋，數字是繞斷面一圈的流水編號 |
| 繫筋標記 | 成功識別的繫筋會原位複製一份到繫筋圖層，以不同顏色疊在原線上 |
| 紅色雲型線警示圖塊 | 識別失敗，圖塊內的文字直接寫出原因 |
警示圖塊的訊息很具體，可以直接照著修，例如： 「主筋符號數量與標示不相符！」「箍筋資訊未識別!」「繫筋未識別!」 「表頭缺失：樓層或柱號未識別」「未找到尺寸文字」。
有警示的項目要先確認修正，才能往下進行。
單元識別框與警示圖塊都設定為不列印——只在螢幕上輔助檢查，不會出現在最終施工圖上。
第二步：規劃柱接續（柱豆圖）

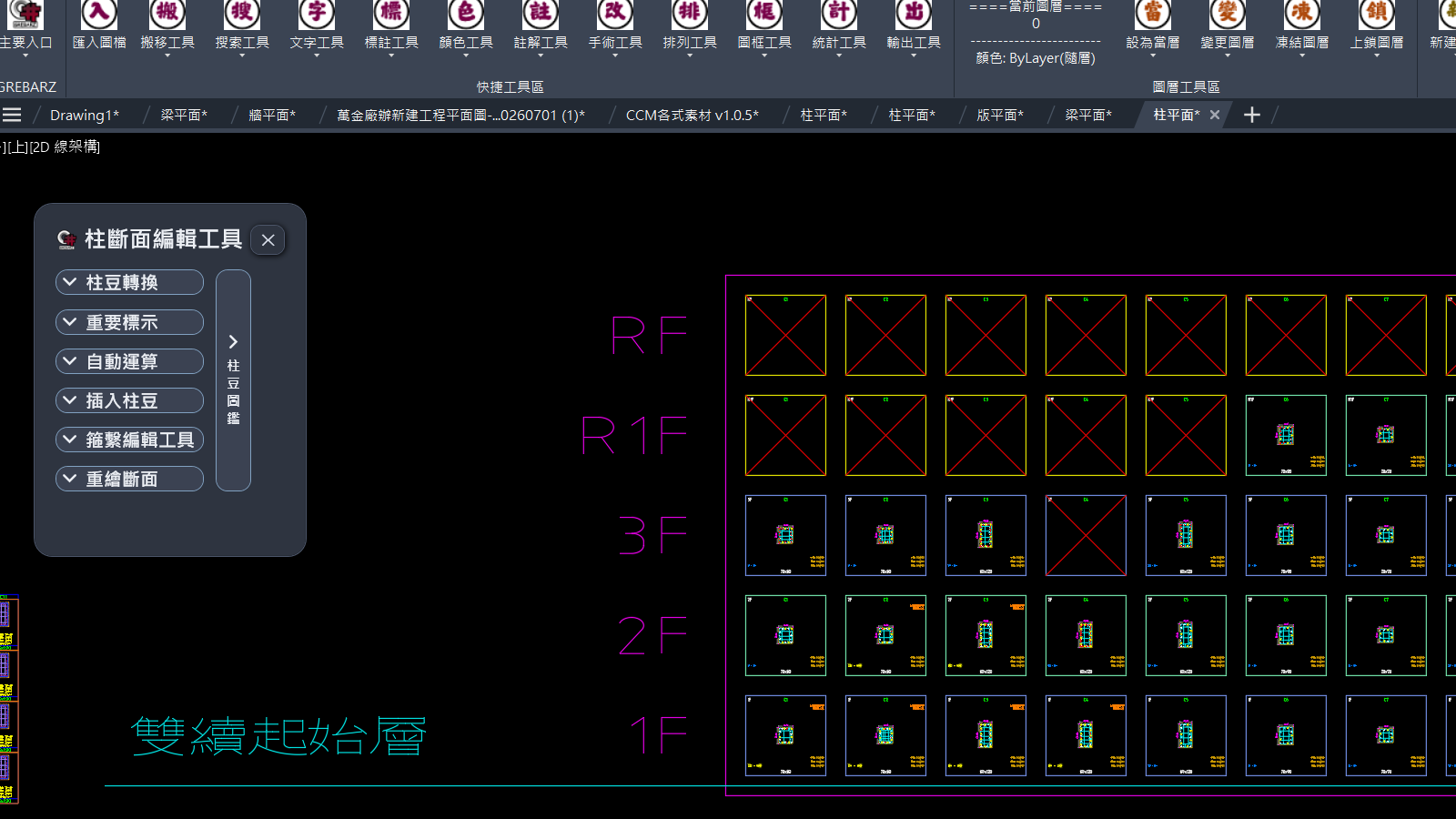

識別資料確認後，執行 Gz702 自動繪製柱豆規劃圖。系統依據識別資料與樓層設定，在圖面上產生全樓層、所有柱號的接續規劃圖，以視覺化圖塊呈現每根柱子各樓層的主筋配置與高接點/低接點分佈。
接著開啟 Gz7020 柱豆編輯工具箱，審閱並調整個別柱豆：切換主筋群組、標記截斷、處理規格轉換等。工具箱為浮動視窗，可在不離開圖面的情況下隨時操作。
確認規劃圖無誤後，執行 Gz702S，圈選整張柱豆規劃圖，將圖面資訊建立為資料庫檔案，供後續施工圖繪製使用。
每次修改柱豆後都要重新執行 Gz702S 更新資料庫，確保施工圖讀取到的是最新的接續規劃。
第三步：定義台號與高程
在柱配筋平面圖上，先執行 Gz705 讓散亂的柱號文字自動吸附到對應柱位中心。這個步驟確保系統能正確關聯柱號與圖形位置，是定義台號的前置條件。
柱號歸位後，執行 Gz7051 為每根柱子指定台號流水號，系統同時根據專案樓層資料自動計算各柱位的高程參數。台號是後續施工圖輸出的唯一識別碼，每根柱子一個台號。
若有複製自他圖的台號圖塊，或樓層資料更新需要補算高程，可另外執行 Gz7052 補建或更新高程圖塊。
第四步：繪製柱施工圖

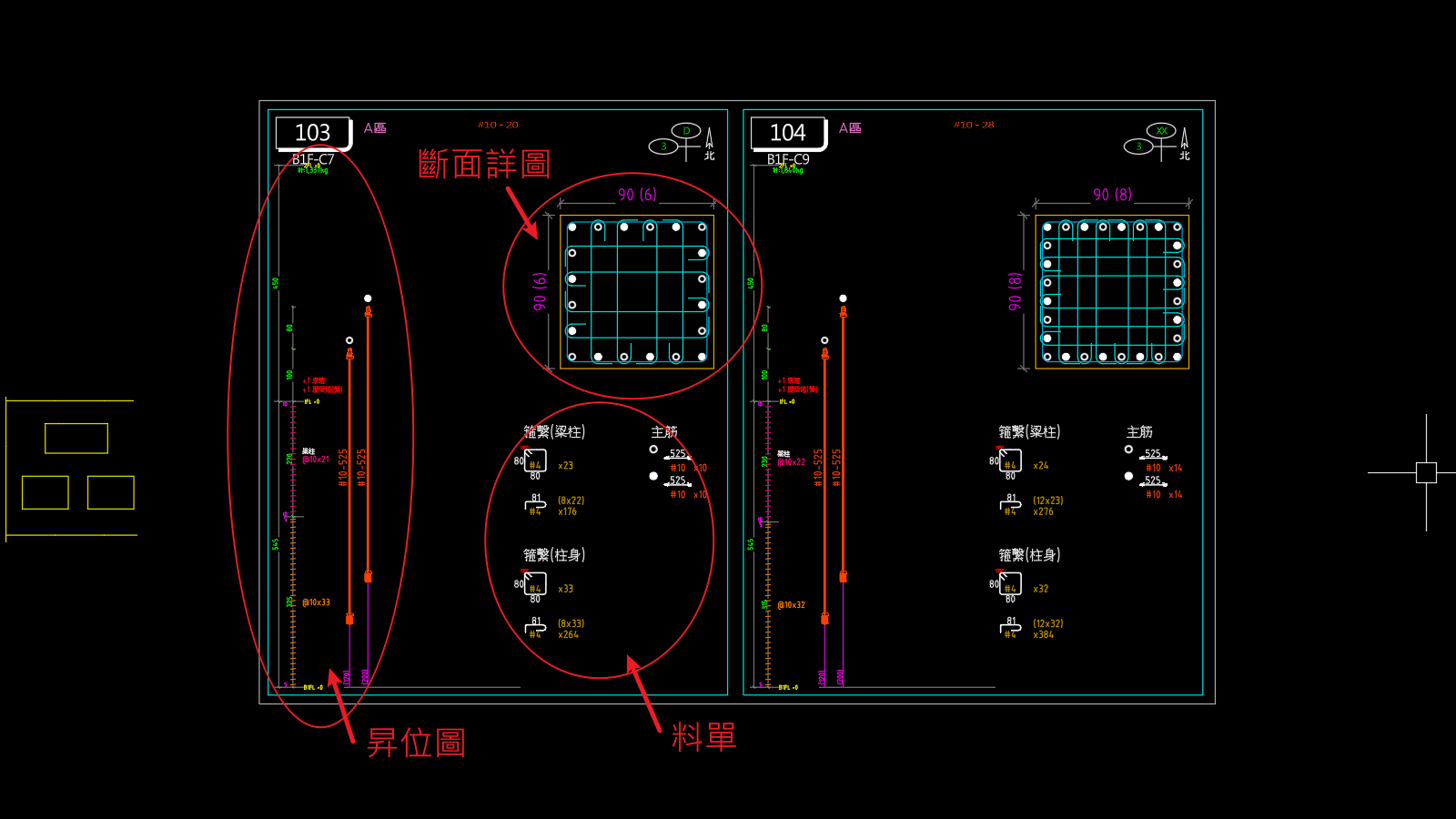

執行 Gz706，在平面圖上框選單一樓層的所有柱序號圖塊，指定插入點後按 Enter。系統自動讀取柱豆規劃資料，為整個樓層的所有柱子繪製完整施工圖，包含立面升位圖、橫斷面詳圖以及鋼筋料單。
圍束區範圍由系統依規則自動計算，不需手動輸入。
每次只框選同一樓層的柱序號圖塊，不同樓層混選會造成施工圖排版異常。
第五步：施工圖細部調整
施工圖產出後，若有局部數量、料型或升高需要調整，執行 Gz7060 開啟柱施工圖編輯工具箱。工具箱整合了主筋號數、升高調整、主筋長度、數量與料型等所有修改功能，你只需點按對應按鈕，不必記憶各指令代碼。
各步驟對應指令
| 步驟 | 指令 | 說明 |
|---|---|---|
| 排除連續壁（選填） | Gz701W | 設定連續壁排除範圍，有地下室連續壁的案子才需要 |
| 自動識別柱配筋表 | Gz701 | 框選配筋表，自動解析並核對資料 |
| 繪製柱豆規劃圖 | Gz702 | 自動產生全樓層接續規劃圖 |
| 調整柱豆（選填） | Gz7020 | 柱豆編輯工具箱，人工審閱與微調 |
| 建置接續資料庫 | Gz702S | 將柱豆圖資訊轉為資料庫供施工圖使用 |
| 柱號歸位 | Gz705 | 柱號文字自動吸附至對應柱位中心 |
| 定義台號與高程 | Gz7051 | 為每根柱子指派台號流水號，並自動帶入高程 |
| 補建高程（視需要） | Gz7052 | 補建或更新既有台號圖塊的高程資訊 |
| 繪製柱施工圖 | Gz706 | 自動產出立面升位圖、斷面圖與鋼筋料單 |
| 施工圖細部調整 | Gz7060 | 柱施工圖編輯工具箱，修改號數、升高、料型等 |
實際節省多少時間？
| 工作項目 | 以前（手動） | 現在（Grebarz） |
|---|---|---|
| 讀取柱配筋表並輸入資料 | 1.5-2 小時（50 種柱型） | 5 分鐘（框選） |
| 核對資料正確性 | 30-60 分鐘（逐筆人工比對） | 5-10 分鐘（確認系統標出的異常） |
| 接續規劃（柱豆） | 1-2 小時（逐柱逐層判斷） | 15-20 分鐘（自動繪製後人工確認） |
| 台號定義 | 30-60 分鐘 | 5-10 分鐘（自動批量框選） |
| 繪製施工圖 | 2-4 小時（逐柱繪圖） | 10-15 分鐘（執行指令、排版） |
| 合計 | 6-9 小時 | 40-60 分鐘 |
注意事項
系統從 CAD 圖面中讀取文字與圖塊，配筋表的圖面品質直接影響識別準確率。若原始圖面中文字被炸開（explode）或圖塊被拆解，建議先整理圖面再執行識別。
- 識別後的資料可以手動調整，不需要全部重來；某幾個柱型識別有誤，在確認畫面修正後，不影響其他已正確識別的柱型
- 柱豆調整後務必重新執行 Gz702S 更新資料庫，否則施工圖讀取的仍是舊版接續規劃
- 繪製施工圖後若需修改局部參數，請使用 Gz7060 工具箱，不要直接手動修改圖面文字，以免造成資料不一致
此頁面最後修訂：2026-04-14，依柱系統完整五步驟流程修正（識別 → 接續規劃 → 台號高程 → 施工圖 → 後處理）
