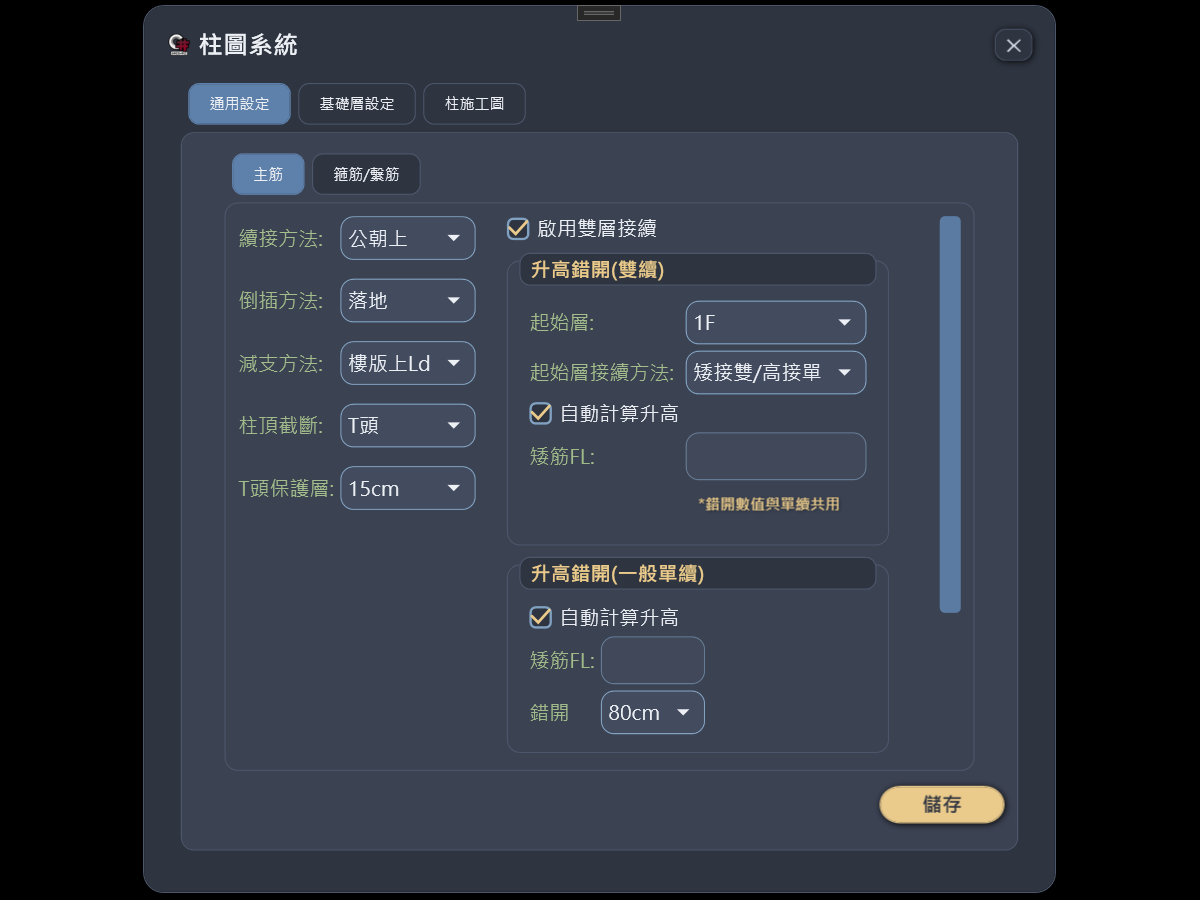

指令 GzC - 柱圖系統主面板
一句話說明:執行此指令後,你會看到「柱圖系統」主面板,所有柱配筋的參數設定與出圖流程都從這裡開始。
這個指令能做什麼
GzC 是柱系統的統一入口。執行後會開啟一個包含三個分頁的主面板,讓你依序完成通用參數設定、基礎層設定,以及從識別配筋表到最終繪製施工圖的完整流程。面板可以在你操作圖面時同步保持開啟,不需要反覆輸入指令。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 開始柱系統作業前 | 設定主筋接續方式、倒插邏輯、箍筋間距等通用參數 |
| 需要設定基礎層規格 | 設定基礎版上下的箍筋區域、底部定位箍、柱斜撐需求 |
| 準備繪製柱施工圖 | 從配筋表識別、接續規劃圖到出草圖,整條流程均在此面板操作 |
| 初次開啟新案場 | 先執行 GzPJ 設定樓層與材料強度,再開啟本面板設定柱系統細部參數 |
面板分頁說明
主面板分為三個分頁:
通用設定
設定適用於全棟柱的通用配筋規則,包含:
- 主筋接續方式:設定接頭類型(機械接頭公朝上 / 母朝上、搭接等),以及各樓層接頭位置
- 倒插筋:當上方樓層柱斷面縮小時,設定倒插筋錨定方式(樓版下 Ld / 過梁底 Ld / 落地)
- 減支:設定主筋支數遞減的規則
- 箍筋細部:箍筋與繫筋的構造設定
建議
通用設定的參數會影響全棟計算結果,建議在開始識別配筋表之前就先確認完畢,避免後續重算。
基礎層設定
針對基礎層(地梁與基礎版範圍)設定專屬參數,包含:
- 基礎版以上(地梁範圍)的箍筋間距:可選擇「同上方圍束區」或獨立設定
- 基礎版內部的箍筋方式:整個版內滿綁、版頂 30cm 綁 3 套、或不綁
- 底部定位箍:筏式基礎施工時輔助定位柱筋用的預放箍筋(僅適用柱後於地梁施工的工序)
- 柱主筋彎鉤保護層:基礎層底部彎鉤到無筋混凝土鋪面的距離
- 柱斜撐:柱筋先於地梁施工時需設定的臨時支撐相關參數
- 邊柱 / 內柱分開設定:若案場標準圖有不同規定,可在此切換
柱施工圖
分成兩條並行的支線流程,最終匯合繪製施工圖:
支線流程一:配筋圖(識別與接續規劃)
| 步驟 | 說明 |
|---|---|
| 1. 柱配筋表識別 | 框選圖面上的柱配筋表,系統自動解析主筋與箍筋資料 |
| 2. 繪製接續規劃圖 | 依識別資料自動繪製全棟各柱的接續規劃圖(柱豆圖) |
| 3. 接續規劃圖建檔 | 確認規劃圖無誤後提交系統建檔,作為後續出圖的依據 |
支線流程二:平面圖(柱台號與高程設置)
| 步驟 | 說明 |
|---|---|
| 1. 柱號歸位 | 確保柱號位於柱線內部,後續步驟以此定位 |
| 2. 定義柱台號 | 需完成接續規劃後執行,自動定義各柱台的編號 |
| 3. 建置柱高參數 | 依梁柱深度圖塊自動產生各樓層柱高參數,並校正柱台號位置 |
| 4. 設置軸線 | 設定軸線,使柱座標標示能正確顯示軸號 |
兩條支線流程完成後,即可執行「繪製施工草圖」,框選柱序號批量出圖。
操作步驟
(快速流程)
- 在 AutoCAD 中輸入
GzC並按 Enter,開啟「柱圖系統」面板 - 切換至「通用設定」分頁,確認主筋接續方式與箍筋細部參數
- 切換至「基礎層設定」分頁,依案場需求設定基礎層規格
- 切換至「柱施工圖」分頁,依左右兩條流程完成配筋識別與平面高程設置
- 兩條流程都完成後,點選「繪製施工草圖」框選柱序號出圖
注意事項
- 面板開啟後不需要關閉即可繼續操作圖面,可隨時切換分頁
- 「柱施工圖」分頁中,配筋圖支線(左側)與平面圖支線(右側)可以平行作業,無強制先後順序
- 若需要單獨開啟柱豆編輯工具,可執行 Gz7020;若需要單獨開啟柱施工圖編輯工具,可執行 Gz7060
相關指令
| 指令 | 關係 |
|---|---|
| GzPJ | 應在本指令之前執行,設定樓層與材料參數 |
| Gz7020 | 本面板「柱施工圖」分頁的柱豆編輯工具,也可獨立執行 |
| Gz7060 | 本面板「柱施工圖」分頁的柱圖編輯工具,也可獨立執行 |
