指令 Gz801OK - 梁配筋資料建檔

一句話說明：執行此指令後，系統先對識別結果進行四道閘門驗證，全數通過才將梁配筋資料寫入專案資料庫，作為後續平面圖與施工圖的核心依據。

這個指令能做什麼

完成梁配筋識別並確認彩色標示無誤後，最後一步是將識別結果正式建檔。執行 Gz801OK 後，系統會先詢問是否清除既有資料（供重新建檔時使用），接著在建檔開頭進行閘門檢查——依序偵測重複編號、無效樓層、加鐵距缺失、箍筋含小數點等四類問題。只要任一類問題存在，系統就會畫出指引線錯誤報告並立即中止，不進入後續寫檔流程；全部通過後才自動生成資料檔案寫入專案資料庫。

適合什麼時候使用

操作步驟

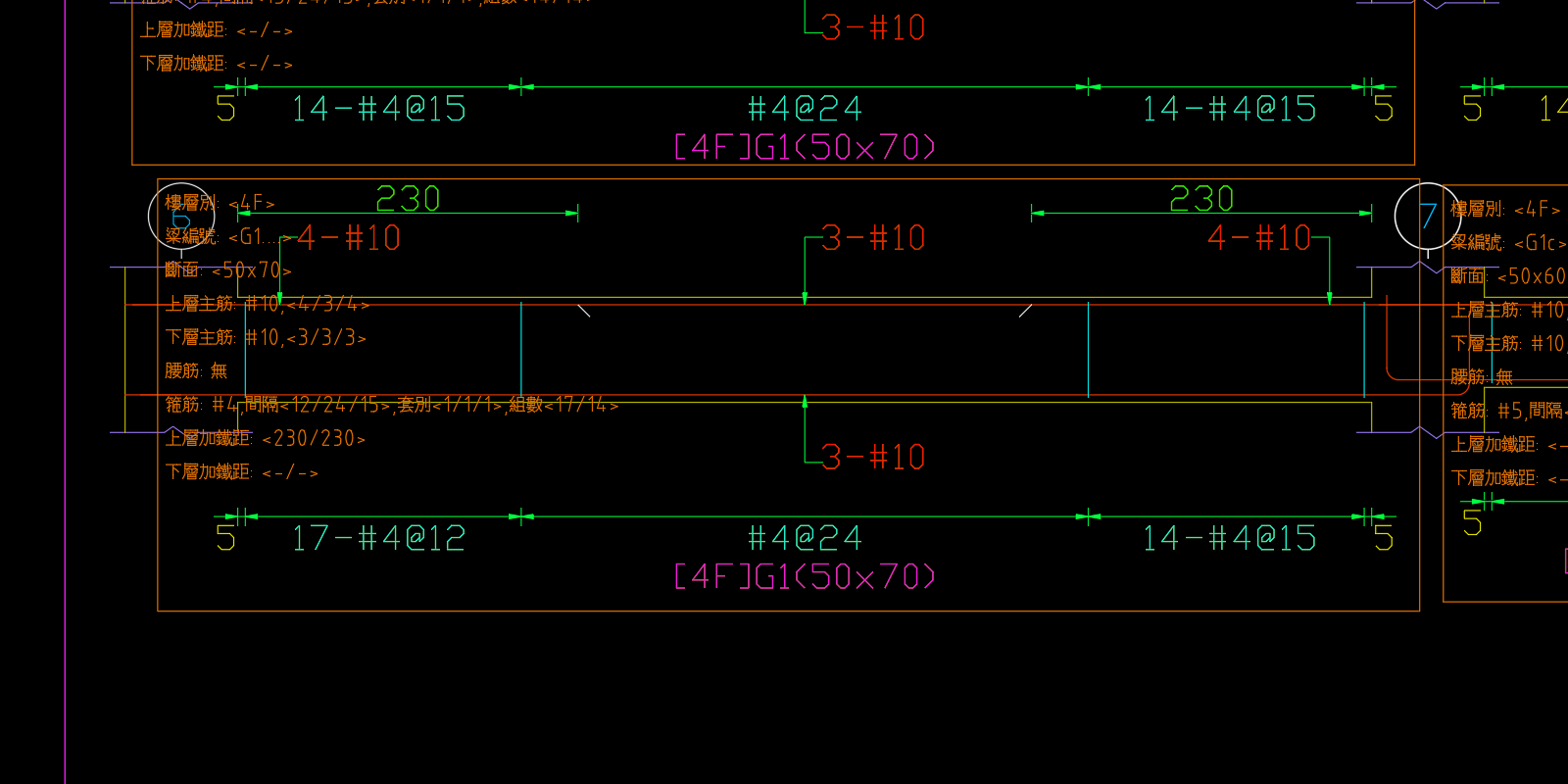

1. 確認所有梁的識別結果已通過視覺確認（彩色標示正確、無多餘的紅色雲型線警示圖塊）
2. 輸入指令 Gz801OK 並按 Enter
3. 系統詢問是否清除既有資料：
   • 若為首次建檔，直接確認即可
   • 若為重新建檔，選擇清除後繼續
4. 系統在建檔開頭進行閘門檢查（重複編號、無效樓層、加鐵距缺失、箍筋含小數點），任一問題觸發即畫出指引線錯誤報告並中止
5. 四道閘門全部通過後，系統自動生成資料檔案寫入專案資料庫
6. 建檔完成，即可進行梁平面與施工圖作業

建檔閘門：四類中止條件

執行建檔時，以下任一情況都會觸發閘門、畫出洋紅色指引線錯誤報告並中止建檔，需修正後重新執行。報告會請你指定一個空白位置，在該處寫出白色的問題標題與黃色的問題清單，再從每個問題點拉洋紅色指引線匯集過來：

注意事項

加鐵距缺失的處理方式

若建檔時系統提示「加鐵距缺失」：

• 系統會畫出指引線標出所有問題識別框的位置，並中止建檔
• 請回到圖面，在對應的識別框中補入加鐵距文字：
  • 若梁有加鐵（端部主筋多於中段）：補入實際的加鐵距數值，例如 上層加鐵距: 165/220
  • 若梁確實無加鐵：仍需在識別框內明確填入 上層加鐵距: 0/0 或 下層加鐵距: 0/0（視缺失欄位而定）
• 補完所有缺失後重新執行 Gz801OK

箍筋含小數點的處理方式

若建檔時系統提示「箍筋含小數點」：

• 系統會畫出指引線標出問題箍筋文字的位置，並將該識別框標紅、加註「需檢核！」，中止建檔
• 請回到圖面，將該箍筋標記文字（間隔、套別、組數三段中任一段）修正為整數，例如將 #4@15.5 改為 #4@15 或 #4@16
• 補完所有含小數點的箍筋文字後，重新執行 Gz801OK

圖塊邊界裁切行為

建檔時系統會依識別框的邊界裁切其內容，相關行為如下：

• 2D 聚合線（Polyline2d）：現可正常依識別框邊界裁切，與一般 Polyline 相同
• 橫穿識別框的長線：若一條線段兩端都在識別框外、僅中段穿越，該線段現在可被正確保留；不再發生線段消失的問題

重複資料框的自動後綴

若同一批建檔中有兩個相同梁名的資料框，系統會比對其配筋內容：

• 配筋相同時：合併為一筆
• 配筋不同時：系統自動為後出現者加上數字後綴（如 B1_2），並輸出後綴清單供確認

若發現後綴梁名，建議回到圖面確認是否有重複的識別框，確認後可刪除多餘的識別框再重新建檔。
