指令 Gz8011 - 傳統批量識別
一句話說明：執行此指令後，系統會依照已定義的圖紙範圍，自動批量掃描所有梁的配筋資料，不需要手動框選，一次完成整張圖紙的識別。
這個指令能做什麼
當圖面上有多支梁、多張圖紙需要識別時，逐一手動框選效率很低。執行 Gz8011 後，系統會讀取先前 Gz8000 定義好的圖紙範圍，自動掃描每張圖紙內的所有梁編號與配筋文字，完成後以彩色標示呈現識別結果，讓你快速確認整批資料是否正確。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 圖面含大量梁配筋需要一次識別 | 已定義圖紙後，一鍵完成整批識別 |
| 第一次識別新圖面 | 建議流程：先 Gz8000 定義 → 再 Gz8011 批量識別 |
| 配筋格式修改後需重新識別 | 先用 Gz801E 清除舊識別，再重新批量識別 |
操作步驟
- 確認已執行 Gz8000 定義配筋圖紙 完成圖紙定義
- 輸入指令 Gz8011 並按 Enter
- 若專案設有多個分區，系統會彈出分區選擇器視窗，選擇目標分區後繼續（單一分區專案略過此步驟）
- 系統自動依圖紙定義逐張掃描，識別過程中不需手動介入

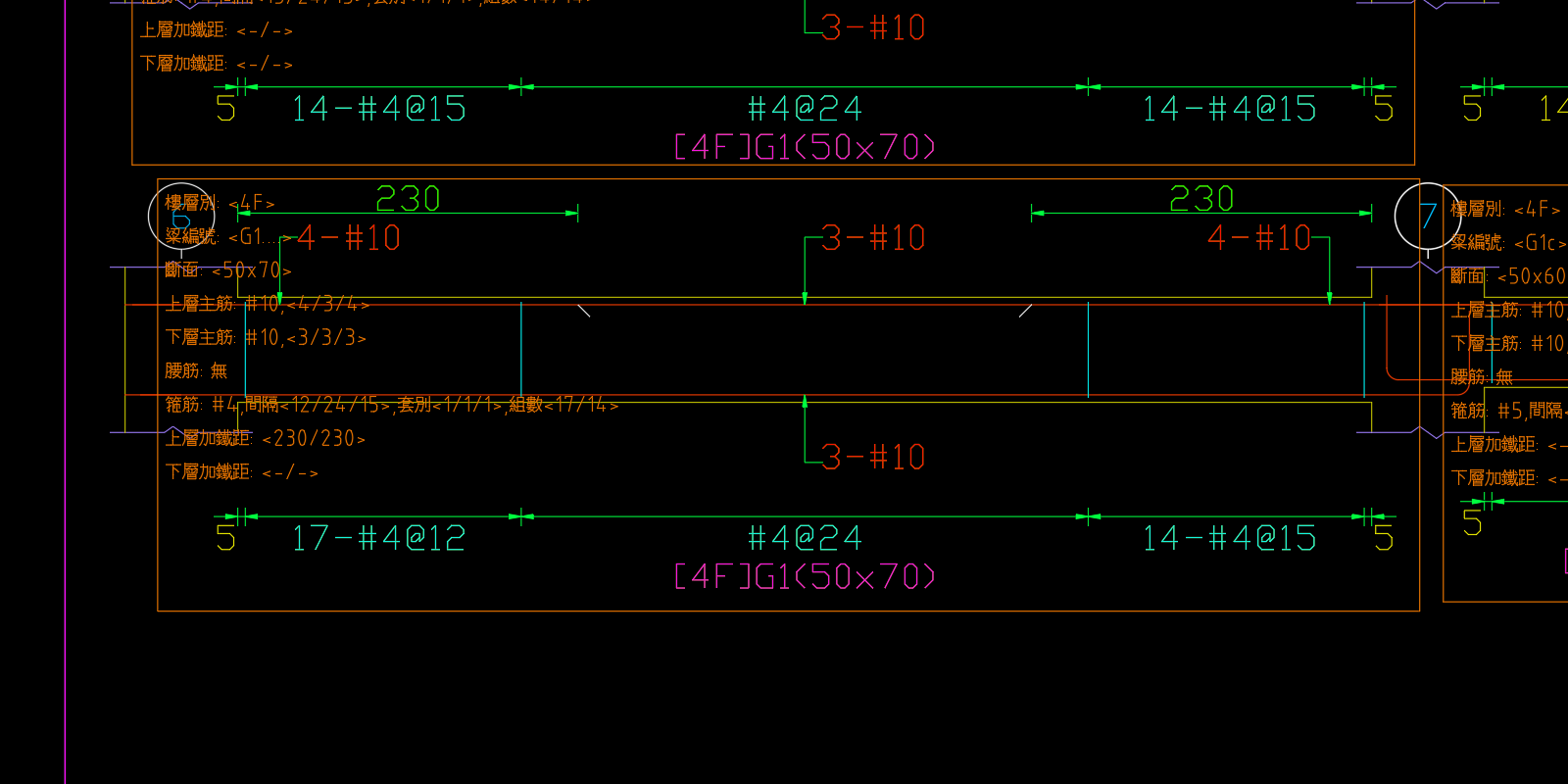

- 識別完成後，圖面上出現彩色標示（梁編號洋紅、主筋紅色、箍筋青色等）
- 若有異常，紅色雲型線警示圖塊會標示於問題位置；若問題較多，系統會提示你指定空白處，把所有問題點以洋紅色指引線匯集過來
注意事項
執行前必須先完成圖紙定義
若尚未執行 Gz8000 定義配筋圖紙，批量識別無法正確分辨圖紙範圍，請務必先完成定義再執行本指令。
- 批量掃描範圍由圖紙定義決定，請確認定義範圍涵蓋所有需識別的梁
- 識別完成後建議全面檢查彩色標示，確認沒有遺漏或誤判
- 確認無誤後，執行 Gz801OK 資料建檔 正式寫入專案資料庫
- 多梁/多樓層共用資料框：若同一份配筋資料對應多個梁編號或樓層，可在資料框內以斜線
/分隔（如梁編號寫成B1/G1、樓層寫成2F/4F/6F），系統會自動展開為多筆獨立識別資料，共用該資料框其餘欄位（斷面、主筋、箍筋等）；若同時填寫多梁與多樓層，系統會以排列組合方式產生對應筆數的識別結果 - 加距與箍筋標註支援單行文字 (DBText) 與未炸開的旋轉標註物件。標註不需要先炸開，系統會直接讀取標註文字（文字為
<>或空白時改取實際量測值），並自動解析\A1;152、\A1;#4@20這類排版碼；反而是炸開後文字會變成多行文字 (MText)，識別就抓不到了——若已經炸開過一次，請再炸開一次讓它變成單行文字
相關指令
| 指令 | 關係 |
|---|---|
| Gz8000 定義配筋圖紙 | 批量識別前必須先執行，定義每張圖紙範圍 |
| Gz801 傳統識別 | 局部零星識別時改用此指令 |
| Gz801E 清除梁辨識內容 | 需重新識別時，先清除舊識別結果 |
| Gz801OK 資料建檔 | 識別確認後執行，正式建立資料 |
| GzTD 清圖系統 | 識別前建議先整理底圖 |
| 梁配筋識別 | 所屬功能說明 |
| 添加橫繫 | 相關指令 |
| 添加立繫 | 相關指令 |
| 梁配筋圖格式：傳統式 vs 剖圖式 vs 表格式 | 相關知識庫文章 |
