指令 Gz801 - 梁配筋傳統識別

一句話說明：執行此指令後，在你框選的範圍內，系統會自動找出梁編號並解析對應的主筋、箍筋、腰筋等配筋資料，以視覺化顏色標示讓你即時確認識別結果。

這個指令能做什麼

傳統平面配筋圖中，梁的配筋資訊直接標註在梁線旁邊。執行 Gz801 後，你手動框選一個小範圍，系統會自動掃描其中所有梁編號，將主筋、箍筋、腰筋、加距等文字逐一分類，並以不同顏色標示在圖層上，讓你一眼看出哪些文字已成功識別、哪些有疑慮。

適合什麼時候使用

操作步驟

1. 輸入指令 Gz801 並按 Enter
2. 若專案設有多個分區，系統會彈出分區選擇器視窗，選擇目標分區後繼續（單一分區專案略過此步驟）
3. 框選要識別的梁配筋範圍後按 Enter（可選小範圍）
4. 系統自動掃描範圍內的梁編號與配筋文字

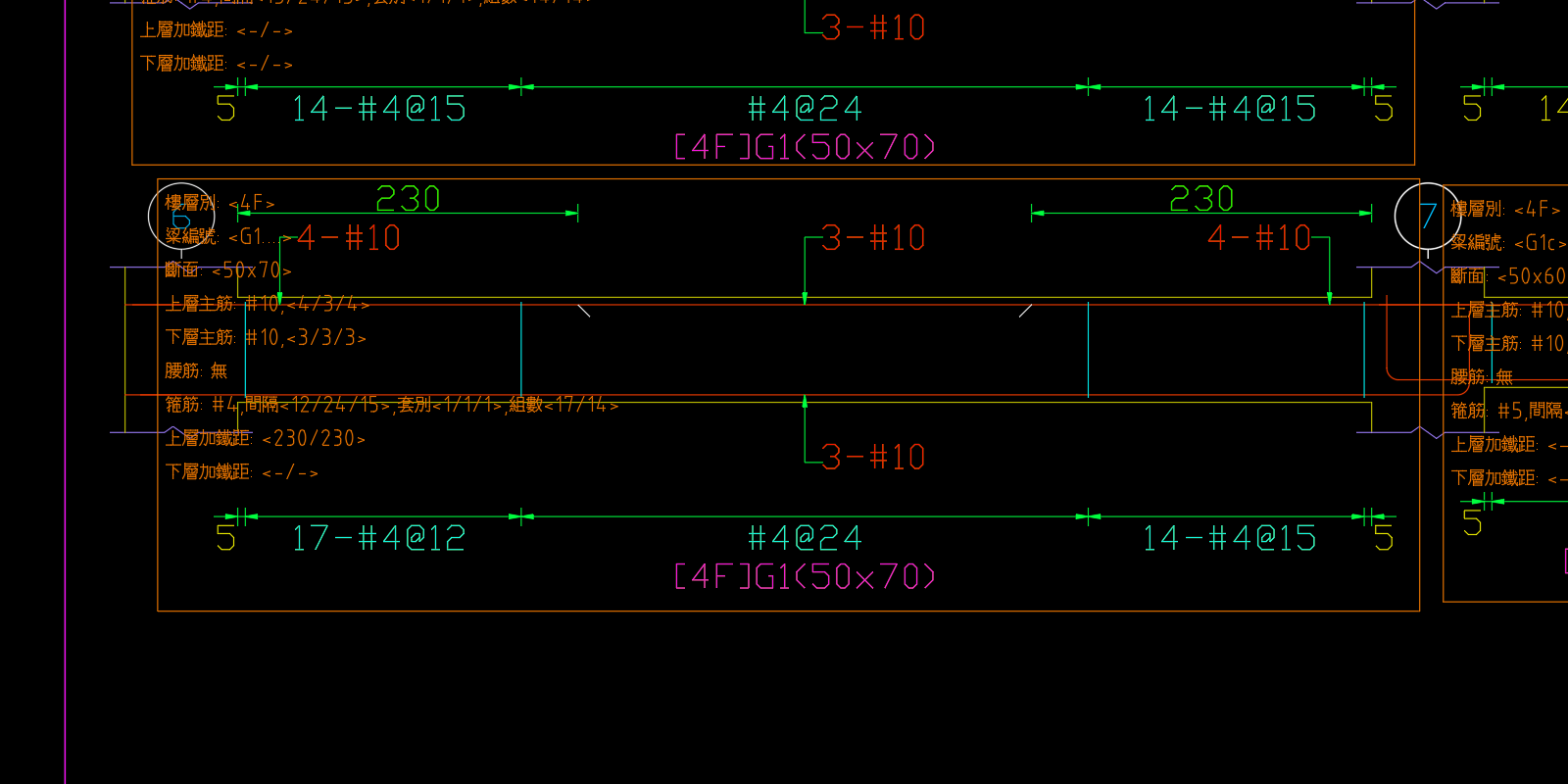

5. 識別完成後，圖面上會出現彩色標示：
   • 洋紅色：梁編號
   • 黃色：樓層別
   • 紅色：主筋文字
   • 青色：箍筋文字
   • 橘紅色：腰筋文字
   • 綠色：加距數值
6. 若有異常，紅色雲型線警示圖塊會出現在問題位置，圖塊內的文字寫出原因，供你逐一排查

彩色文字是系統另外複製疊在原位的副本，你原本的圖面標註不會被改色。梁外圍的識別框則是橘色（圖層 Grebarz_梁資料，ACI 30）。

上面六種顏色都來自各識別圖層的預設色（隨層），改過圖層顏色的話看到的就是你的設定： Grebarz_梁編號識別（洋紅 6）、Grebarz_梁樓層識別（黃 50）、Grebarz_梁主筋識別（紅 1）、 Grebarz_梁箍筋識別（青 4）、Grebarz_梁腰筋識別（橘紅 20）、Grebarz_梁加距識別（綠 3）。

注意事項

• 識別範圍內的梁編號格式須符合系統規則（如 B1、2F_G2），格式不符者會被略過
• 梁名支援複合前綴修飾（如 WB1、Wb1、TJ2），系統以大小寫不敏感方式識別，B1TJ2(40x60) 可正確解析為樓層 B1F、梁號 TJ2；B1Wb1(40x60) 解析為樓層 B1F、梁號 Wb1
• 梁名支援空格分隔格式（如 B1 FB5a (40x165)），系統以第一個空格作為樓層與梁名的分界，與連寫格式識別結果相同
• 多梁/多樓層共用資料框：若同一份配筋資料對應多個梁編號或樓層，可在資料框內以斜線 / 分隔（如梁編號寫成 B1/G1、樓層寫成 2F/4F/6F），系統會自動展開為多筆獨立識別資料，共用該資料框其餘欄位（斷面、主筋、箍筋等）；若同時填寫多梁與多樓層，系統會以排列組合方式產生對應筆數的識別結果
• 識別完成後請確認彩色標示是否涵蓋所有梁，若有遺漏可能是文字格式不符
• 識別結果需執行 Gz801OK 資料建檔 才會正式寫入專案資料庫
• 加距與箍筋標註支援單行文字 (DBText) 與未炸開的旋轉標註物件。標註不需要先炸開，系統會直接讀取標註文字（文字為 <> 或空白時改取實際量測值），並自動解析 \A1;152、\A1;#4@20 這類排版碼；反而是炸開後文字會變成多行文字 (MText)，識別就抓不到了——若已經炸開過一次，請再炸開一次讓它變成單行文字
• 若圖面上僅標示端部主筋支數而缺少中段標記，系統會根據加距位置自動推斷中段數量（有加距一側視為端部較多，中段取另一端支數）；若兩端皆有或皆無加距，系統無法自動判斷並顯示警示
