指令 Gz806R - 梁主筋重繪

一句話說明：框選「上-」或「下-」開頭的主筋規格文字後，系統只重新繪製你選取範圍內那幾跨的貫通筋，不必整台梁重新出圖。

這個指令能做什麼

延續已經繪製好的梁施工圖，只針對你指定範圍內的幾跨重新繪製主筋（貫通筋），範圍外的其他跨不受影響。適合用在用 Gz806MQ 翻轉鏡射配置之後，或用 Gz8652 手動改過支數之後，需要局部刷新筋串、又不想整台梁重跑一次 Gz806 的情況。

適合什麼時候使用

操作步驟

1. 輸入指令 Gz806R 並按 Enter，或從 Gz806P 梁主筋編輯工具箱「重繪」分頁點擊「主筋重繪」

2. 先自行框選並刪除要重繪範圍內的舊筋串——本指令不會自動清除舊主筋，執行前沒清乾淨，新舊筋串會疊在一起

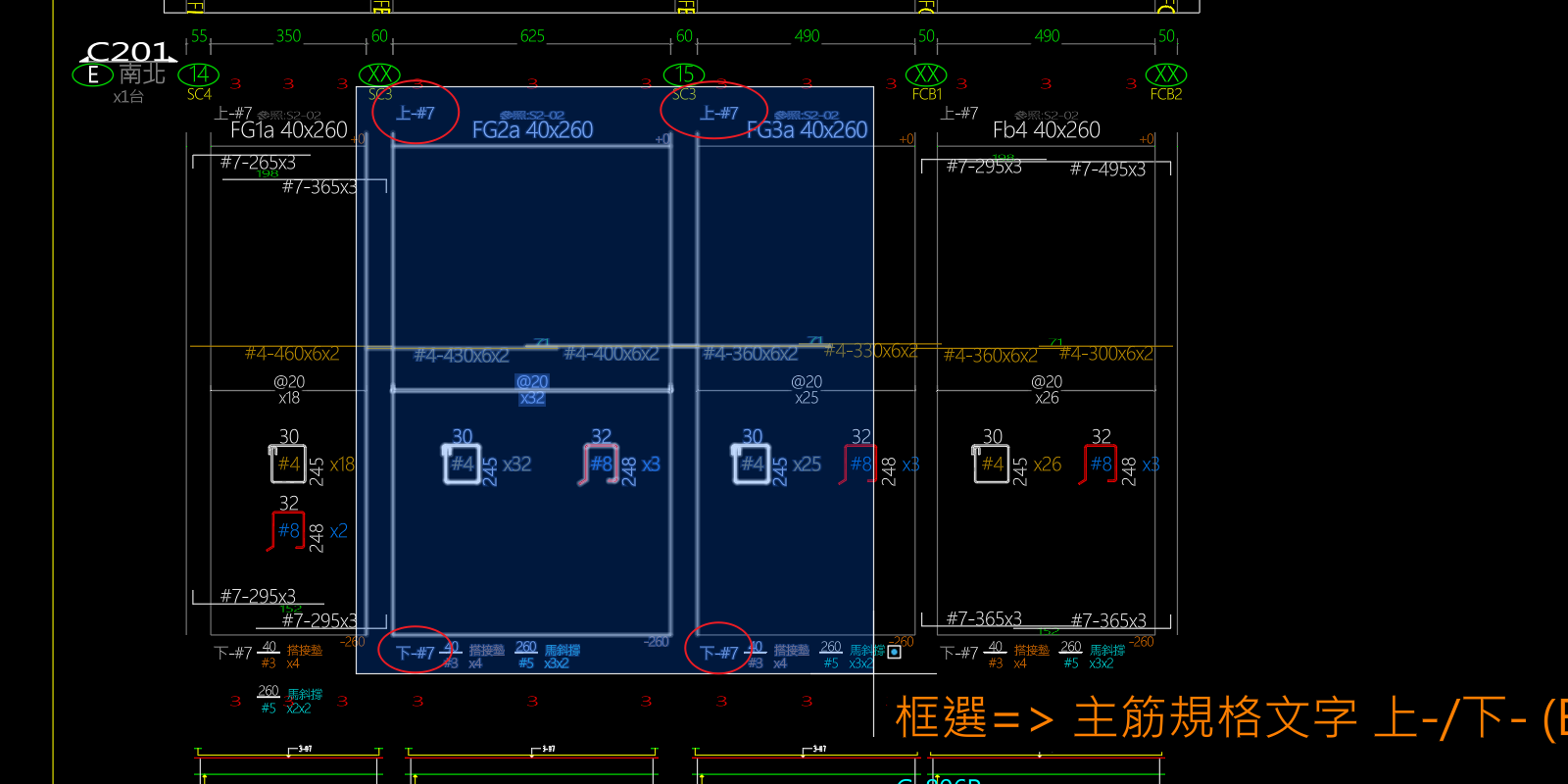

3. 框選要重繪的「上-」或「下-」開頭的主筋規格文字：上層筋規格文字位於梁頂線上方、下層筋規格文字位於梁底線下方；圈到「上-」就只重繪上層，圈到「下-」就只重繪下層，兩者都圈到就兩層都重繪。可一次跨多跨框選



4. 按 Enter 確認後，系統會把選取範圍內的跨自成一局重新編號，重繪貫通筋——貫通筋的彎鉤落在選取範圍的首跨左端，收尾落在選取範圍的末跨右端，不是原本整台梁的頭尾；跨內原有的加鐵（額外主筋）會照常一併重繪

5. 若選到的跨不連續（中間缺一跨），系統會擋下並提示重新框選，不會強行繼續

6. 若範圍內有連續壁端、且梁配筋參數已開「連續壁正交梁_周邊梁不處理」，系統會跳出確認對話框：因為「是否為周邊梁」無法從已繪製的施工圖讀回，本次一律當非周邊梁處理（連續壁端會放公牙／續接器而非彎鉤），確認繼續才會往下畫；若該跨實際上是周邊梁，畫完後需自行修正端部

7. 可繼續框選下一批範圍重繪，或直接按 Enter／Esc 結束指令

注意事項

• 選取範圍內的跨會被當成「一台完整的梁」重新處理：貫通筋只在首跨左端起彎鉤、末跨右端收尾
• 選取範圍必須是連續的跨；中間缺一跨會被擋下，需重新框選
• 未圈到任何「上-」或「下-」開頭的文字時，系統會提示「未選到主筋規格文字」，可直接重新框選，不會中斷指令
