指令 Gz806MQ - 鏡射配置就地翻轉

一句話說明：執行此指令後，框選要修正的梁跨編號文字，系統會就地把該跨的主筋支數文字與加距標註左右對調、箍筋依正確方向重新繪製，其他跨不受影響。

這個指令能做什麼

Gz806 批量繪製時會自動偵測非對稱梁的鏡射方向，但判斷偶爾會與現場實際配置相反。過去遇到這種情況，只能整台重畫，或用 CAD 原生 MIRROR 指令硬翻整張圖——後者會連梁編號、軸號、標高等不該翻的文字一起翻錯，實務上很難用。

執行 Gz806MQ 後，你只需框選要修正的那一跨梁編號文字，系統就會就地對調該跨的主筋支數文字與加距標註，箍筋則依正確左右的配筋資料重新繪製，不會影響同一台梁的其他跨。梁編號文字的顏色會同步切換，成為下次判斷該跨目前方向的依據，做錯了也能直接再執行一次轉回來。

適合什麼時候使用

操作步驟

1. 對照現場實際配筋方向，確認哪些梁跨的主筋支數、加距標註或箍筋左右配置與設計不符

2. 輸入指令 Gz806MQ 並按 Enter

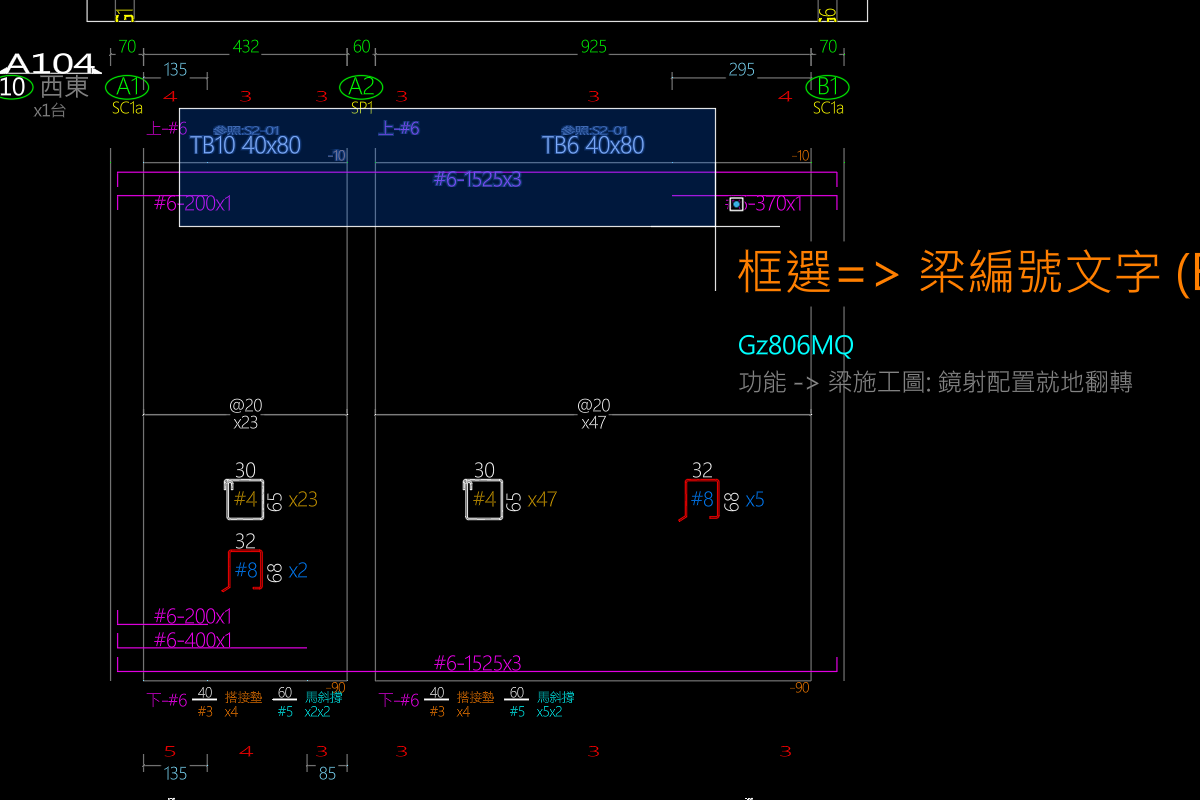

3. 框選要翻轉的梁跨編號文字：每次只能選取一個，選定後系統立即處理該跨



4. 若該跨梁編號文字目前不是鏡射狀態色，系統會先跳出確認對話框，請你確認是否真的要轉為鏡射配置——這是為了處理舊圖：早期繪製的圖沒有狀態色標記，系統無法單靠顏色判斷該跨究竟是「本來就沒鏡射」還是「已經鏡射但沒被標色」；若該跨目前已是鏡射狀態色，則直接轉回非鏡射，不會詢問

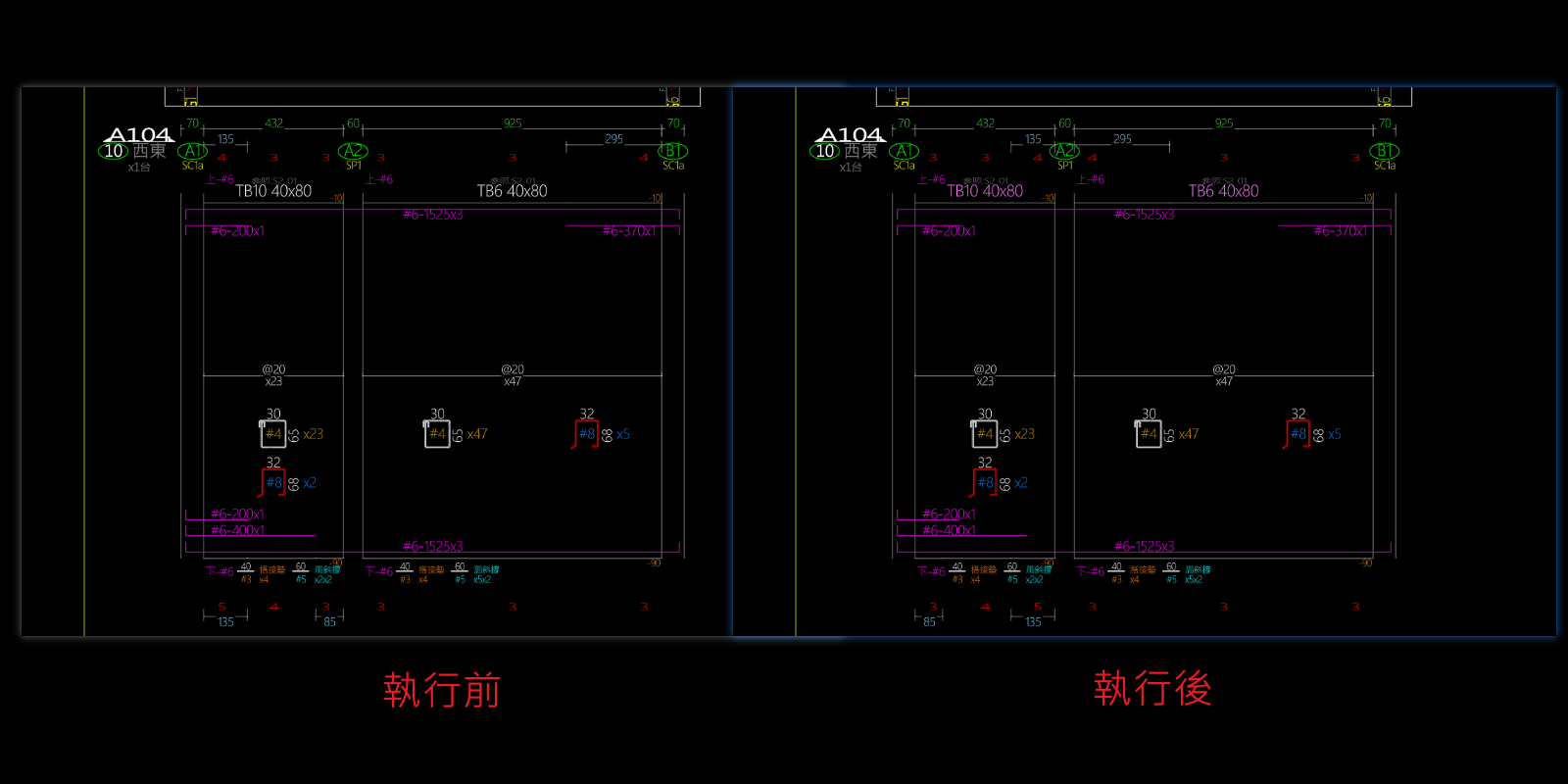

5. 確認後，系統就地對調該跨的主筋支數文字與加距標註，箍筋依正確方向重新繪製，梁編號顏色同步切換為對應狀態



6. 可重複第 3～5 步處理其他梁跨，完成後按 Enter 結束選取

7. 若筋串本體（貫通筋線）走向也需要對調，另行執行 Gz806R 重繪；完成後建議重跑一次 Gz8100 自動搭接，確保搭接位置與新的配置吻合

注意事項

• 舊圖（本功能推出前繪製的圖）沒有狀態色標記，系統無法自動判斷方向，執行時會先跳出確認對話框，請依現場實際配置確認方向後再繼續
• 箍筋是依配筋資料重新繪製，而非直接鏡射既有圖塊——這樣才能保證跨內原本的搭接密集區段翻到正確的一側，而不是把錯誤位置原封不動搬到對面
• 選取範圍只接受梁編號文字，其他物件不會被選入；若選到的文字內容不符合梁編號格式，系統會提示未找到有效梁編號文字，不會誤動作
