指令 Gz830S - 續接器轉號標記

一句話說明：為續接器端部（公牙/母牙）標記轉號後的規格號數，供 GzSTA 統計讀取。

這個指令能做什麼

梁筋用續接器（公牙/母牙）銜接不同規格號數的鋼筋時，過去圖面上畫得出續接器，卻沒有地方記錄「這一端接的是幾號」——GzSTA 統計料表對這類料型（車牙料型，如 ae／af／ee／ff／te／tf／ce／cf 等）的 B／C 欄位恆為空字串，只能自己在料單印出後手動補填牙號。

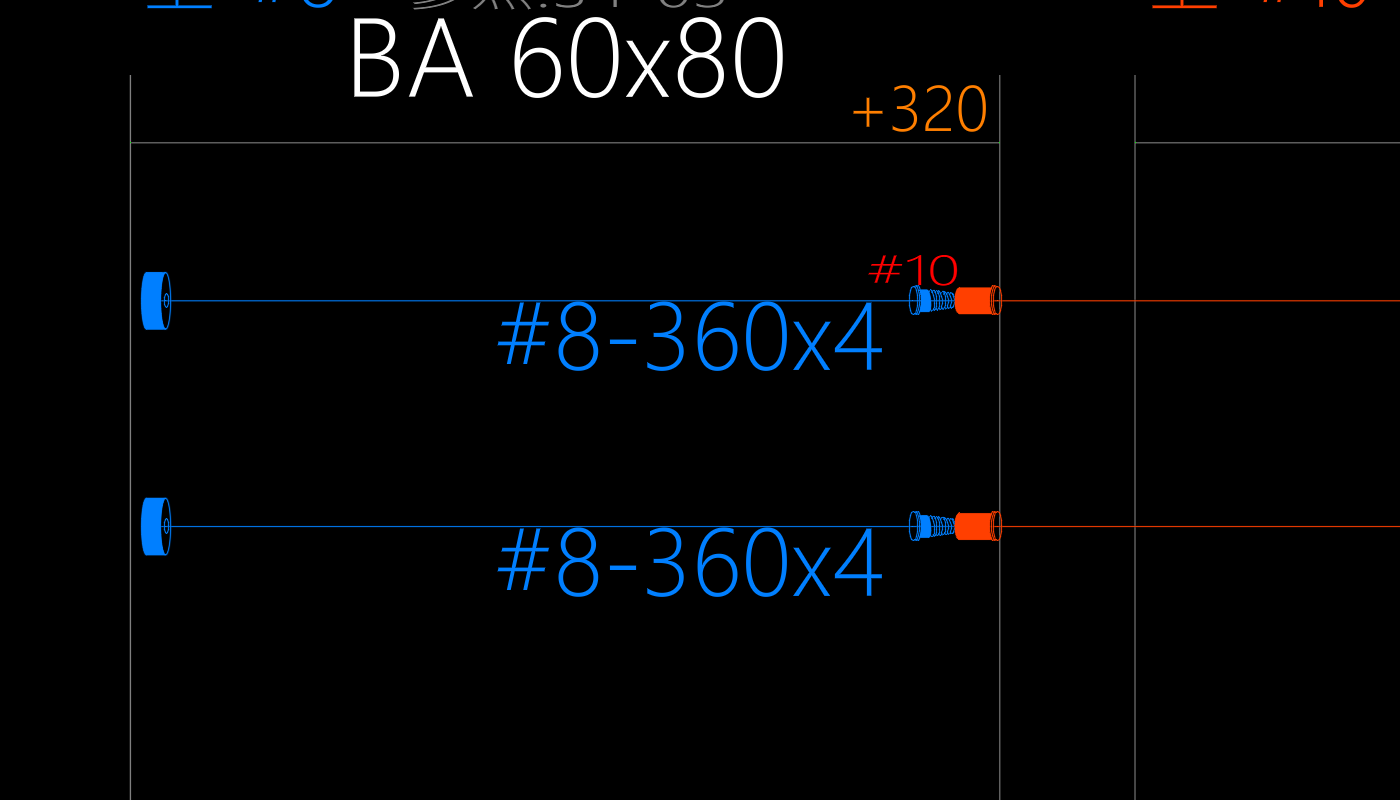

執行 Gz830S 後，先輸入轉號後的規格號數，再逐一點選要標記的續接器端部圖塊，系統會在該端部正上方或正下方標上一個紅色文字，記錄這裡接的是幾號續接器。標記完成後重新執行 GzSTA，統計料表的 B／C 欄位就會正確帶出這個號數，不再是空白。

適合什麼時候使用

操作步驟

1. 輸入 Gz830S 執行指令

2. 對話框提示輸入轉號號數：

   • 可直接輸入號數，不必自己打前綴（10／#10／Φ10 皆可接受）
   • 對話框會顯示目前標準包下的可用規格清單（以 Φ 前綴顯示）；門檻是直徑不小於台灣 #5（續接器沒有比 #5 更細的產品），若你使用的是海外規格包，下限目前暫沿用同一個直徑換算值
   • 留空並確認＝進入清除模式（本輪選取到的端部會移除既有標記，不會插入新標記）
   • 按 Esc 取消則直接結束指令，不進入下一步

3. 若非清除模式，輸入的號數必須是可用規格，否則會彈出錯誤訊息並結束指令，不進入選取步驟

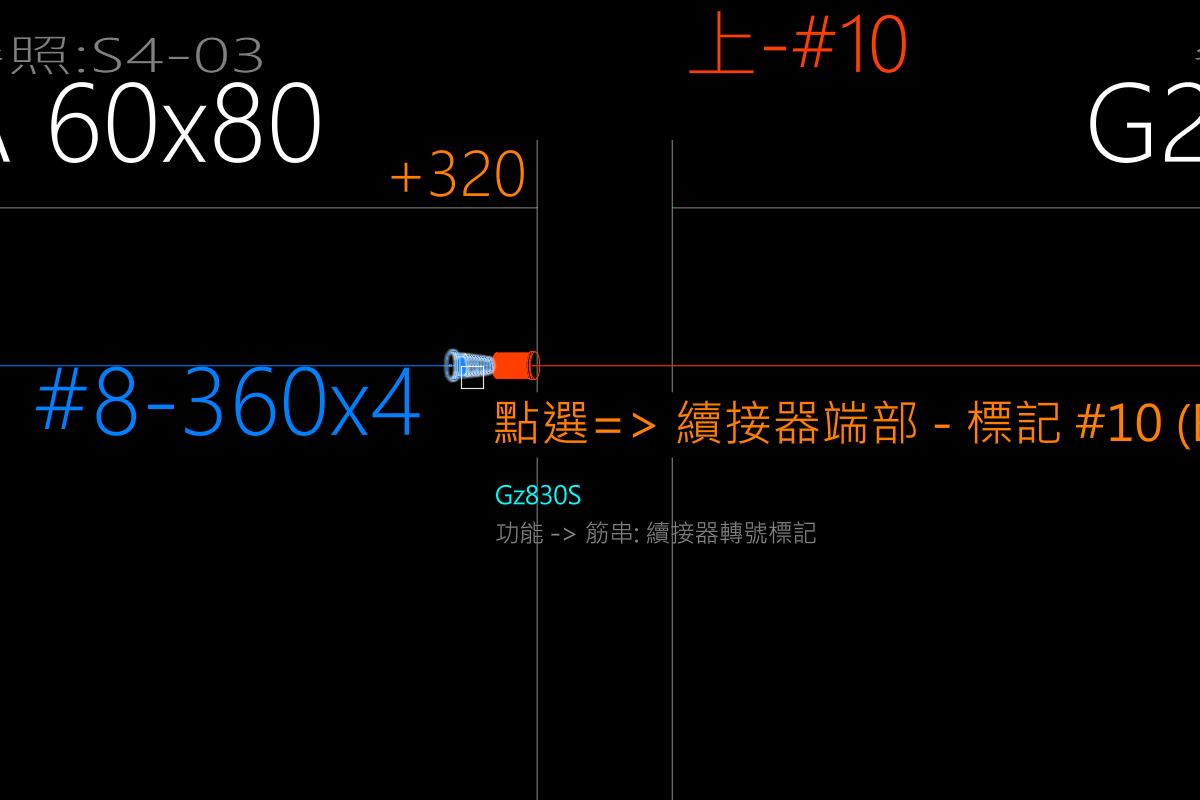

4. 逐一點選要標記（或清除）的續接器端部圖塊（僅限公牙／母牙，T 頭不需編號故無法選取），每次點選後立即生效，狀態列會顯示本輪與累計筆數；一次框選命中多個端部時會一併套用



5. 重複點選同一個端部時，系統會先移除該處既有的標記再插入新的（清除模式下則只移除），所以同一處不會疊出好幾個號數，永遠只留最新一筆



6. 按 Enter（不選取任何物件）結束整個指令，也可以繼續下一輪點選

注意事項

• 重複標註同一端部會自動覆寫：系統會先移除該處既有的轉號標記再插入新的，不會疊字重複
• 圈選範圍不限圖層，理論上版／牆的續接器端部也選得到，但 GzSTA 目前只有梁筋筋串這條路徑接上了讀取邏輯，版／牆走的是另一套解析路徑，標記後不會反映在版／牆的統計結果，僅對梁筋筋串生效
• 可用規格限制（不小於台灣 #5）只用於本指令的輸入驗證——圖面上若已有更細規格的舊標記或手動標註，GzSTA 讀取時一律照讀不受此限制，不會被靜默忽略
• 這是全新的選用功能：未執行過 Gz830S 標記的續接器端部，統計行為與升級前完全一致（B/C 欄仍是空字串）
• 轉號標記會自動跟隨端部圖塊，不需要你額外注意：梁筋轉料型圖塊（封存／復原）與筋串搬移類操作（分離、交錯排列、拆圖等）都會一併處理標記，不會讓標記脫節留在原地——標記一旦與端部圖塊拉開，GzSTA 統計就會讀不到它，B／C 欄位會靜默變回空白
• 標記後的號數最終會分別對應到統計表的 B 欄或 C 欄，對應規則由料型本身決定，並不是單純的「母牙填 B、公牙填 C」——多數車牙料型是這樣沒錯，但少數只有單端有牙、另一端被彎鉤佔用的料型（如 ce／cf）例外；兩端剛好是同一種牙型時（雙公牙 ee 或雙母牙 ff），則改以左右位置決定哪端填 B、哪端填 C。你不需要自己判斷這些規則，正常標記兩端即可，系統會自動對應；核對統計表時若覺得 B/C 欄位對調了，可以對照 鋼筋料型圖鑑 確認該料型的欄位定義
• 續接器的規格範圍與公母牙基本概念，見 續接器（Mechanical Coupler）；「轉號」這個概念與柱系統既有的 轉號標記（柱豆圖） 相同，只是柱系統是屬性圖塊承載，梁筋這裡改用獨立圖層的文字標記
• 標記後請重新執行 GzSTA，統計料表的 B／C 欄位才會顯示這次標記的規格號數
