指令 Gz893Q - 梁筋料型圖塊復原(依單元框)

一句話說明：圈選梁單元框後，系統自動掃描框內由 Gz893 / Gz893X 轉出的料型圖塊清單，依編號整組自動復原回完整的梁筋文字。

這個指令能做什麼

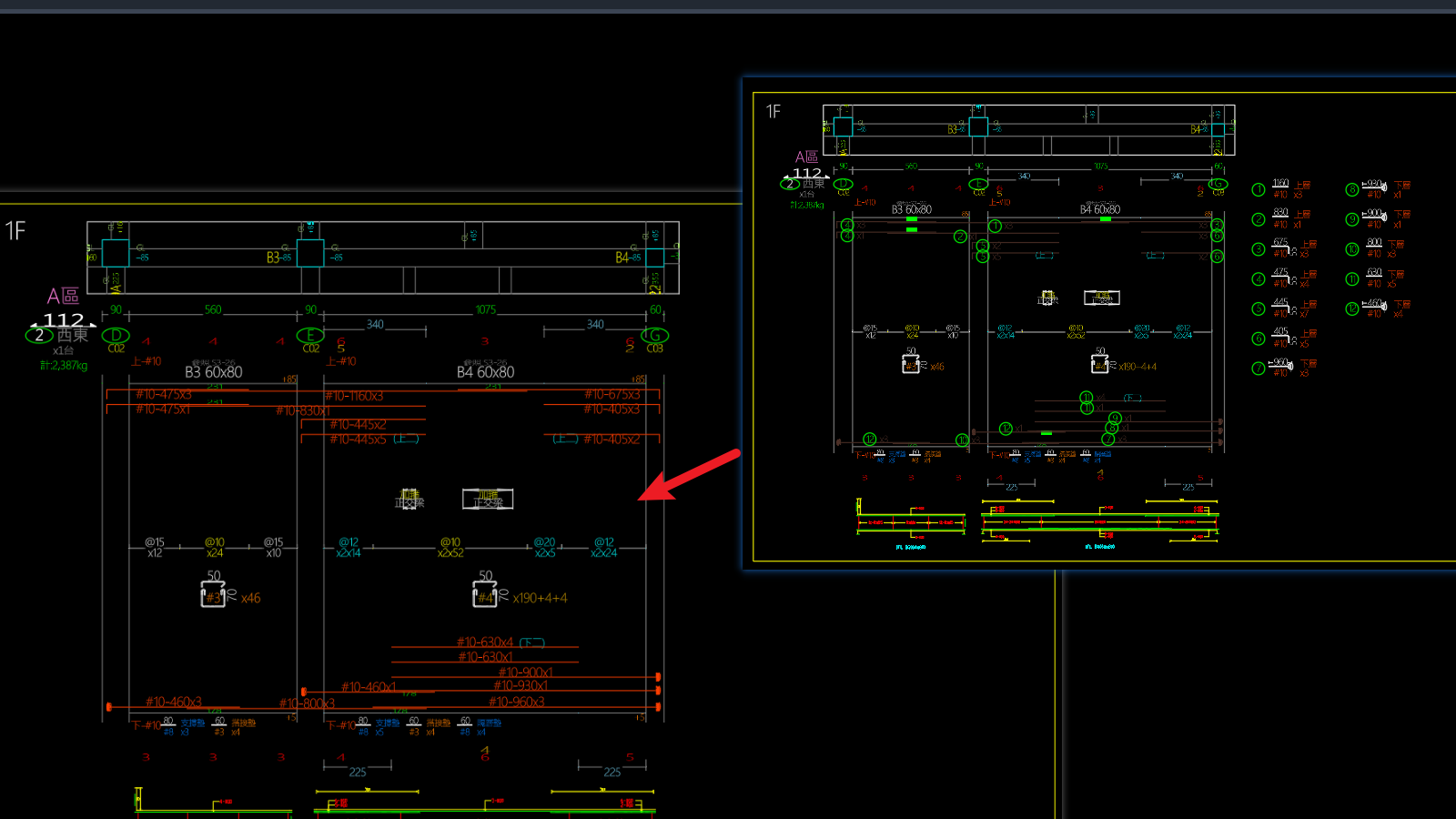

執行 Gz893Q 後，你可以把之前用 Gz893 或 Gz893X 轉換出的料型圖塊清單「整編號」復原回梁筋：封存簡化的梁筋文字（例如只剩 x3）會被還原成完整格式（例如 #4-500+15x3），筋線與端部圖塊搬回原本的圖層並還原成規格顏色，兩側的帶圈索引與料型圖塊則一併刪除。

這是批量操作：你只需要圈選要處理的梁單元框，程式會自動掃描框內的料型清單（不必再另外圈選清單），逐編號處理，不必一支一支手動改字。圈選 3 個以上的框時會出現進度視窗，可隨時中斷——已復原的編號會保留，其餘維持原樣。

只做整編號復原，不做局部扣減。 每個編號在復原前都要通過「閉合檢查」：圈選範圍內同編號成員的支數加總，必須剛好等於清單圖塊記錄的支數，相等才會整組還原並刪除圖塊；只要對不上（可能是來源梁筋散在你沒圈到的框裡，或圖塊支數被手動改過），就整組跳過並在報告中點名——系統不會嘗試用扣減的方式猜測該還原哪一部分。

復原文字是語意等價，不是逐字還原：

• 原本的寫法在轉換時已經丟失，復原後的寫法與梁筋生成時的慣例一致：長度等於目前規格表表定彎鉤長度的標準彎鉤會省略不寫，只有指定長度（與表定值不同的彎鉤長）才會明寫出來
• 省略寫法的正確性，由復原後立即以同一套材料參數重新解析驗證來保證
• 文字改寫完成後，系統會用跟材料統計完全相同的解析器重新驗證一次：結果與圖塊記錄逐欄相等才會繼續刪除圖塊；只要有一項不符（例如圖塊屬性被手動改過），這個編號就整組退回封存前的狀態，圖面不會留下半新半舊的結果
• 復原前後的材料統計結果一致

適合什麼時候使用

操作步驟

1. 在 AutoCAD 命令列輸入 Gz893Q 並按 Enter。系統會先確認專案的材料參數是否已載入（用來驗證復原結果）；若尚未設定，會提示你先執行 GzPJ。

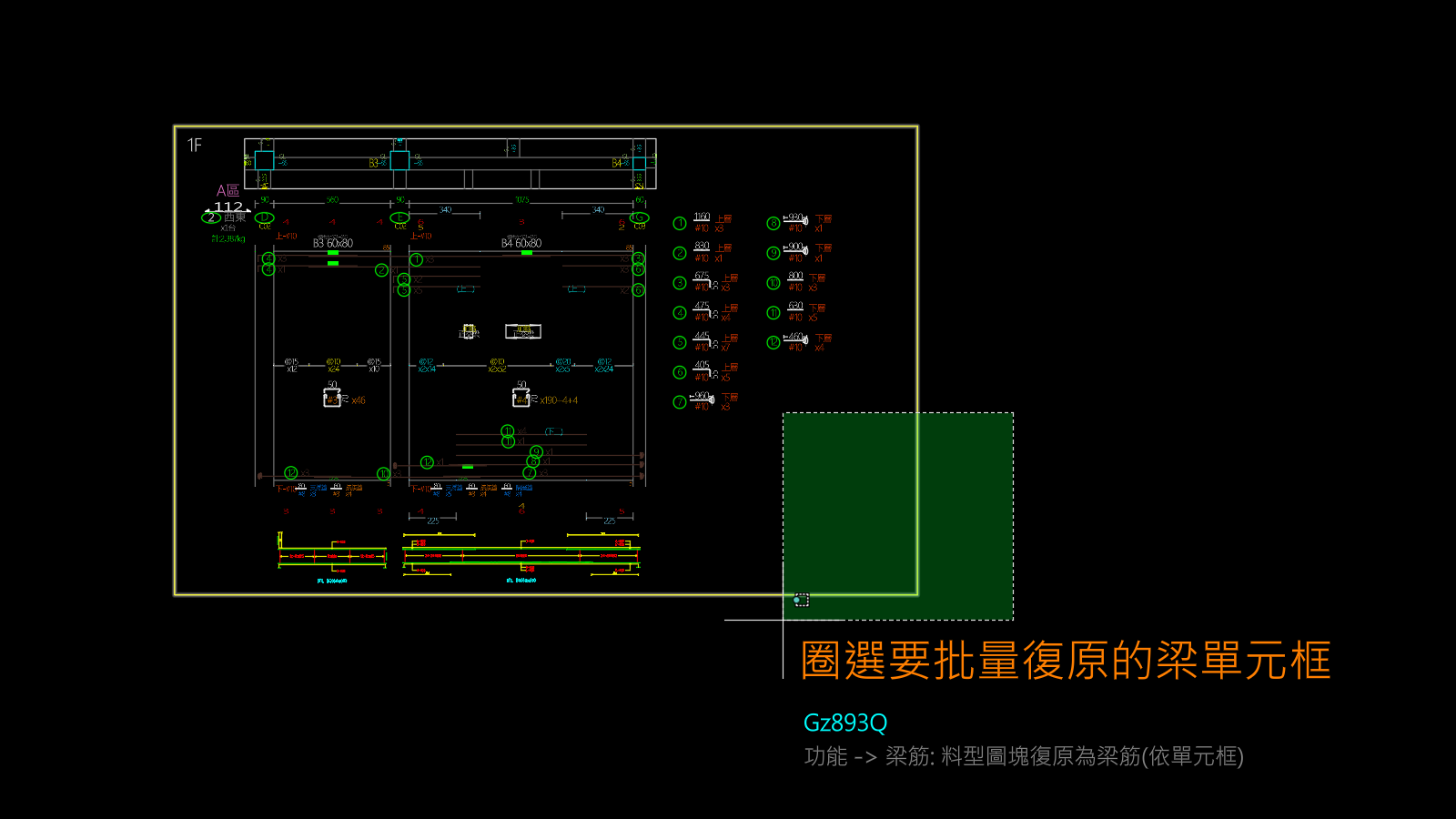

2. 圈選要批量復原的梁單元框——選取過濾器只認 Grebarz_梁單元框架 圖層上的聚合線（黃色實線框，可一次圈選多個），按 Enter 確認。系統會自動掃描每個框內的料型清單（辨識 -forDraw 圖塊左側的帶圈索引），不需要另外圈選清單；若某個框內完全找不到可復原的料型清單，會跳出提示：「圈選的單元框內找不到可復原的料型清單。（-forDraw 圖塊的左側需有帶圈索引，且圖塊須在梁筋圖層上）」



3. 程式自動逐編號檢查：先看框內同編號成員的支數加總是否等於清單圖塊記錄的支數（閉合檢查），對得上才改寫文字並用材料統計同一套解析器驗證；驗證通過才還原圖層顏色、刪除圖塊與雙側索引，驗證不通過則整組退回封存前的文字。



復原完成後會跳出對話框，列出整組還原的編號數與梁筋支數；若有編號復原後驗證不一致而退回封存，也會列出數量。若有編號無法復原，對話框會列出原因分類，接著系統會在圖上畫出指引線並列出這份原因清單。

注意事項

• 料型圖塊要有左側帶圈索引、且位於梁筋圖層上，才會被系統自動收進清單；若某編號的圖塊實際落在你沒圈選的框內，或缺少左側索引，會在報告中列出「清單中找不到編號」。
• 圖塊長度含半公分（手動改過屬性），或長度欄與料碼規則矛盾時，該編號會整組跳過並在報告中點名，不會嘗試硬轉。
• 只收梁筋三個圖層（上層筋、下層筋、腰筋）上的料型圖塊；Gz690（版/牆筋串）產生的清單不在本指令範圍內，會自然被排除。
• 階層文字（如「上二」）、搭接長度文字、延伸長度標註在轉換時本來就未封存，本指令自然也不會處理它們，會維持原樣不動。
• 帶彎鉤的固定角料型與續接器端部（公牙／母牙／T頭）的梁筋都能正常復原：驗證時對沒有角度屬性的固定角料型圖塊不會再誤判成角度不符，這與 GzSTA 材料統計、Gz690 搭接比對用的是同一套判斷邏輯。
• 復原後的梁筋會改回被 GzSTA 材料統計正常計算（復原前的料型圖塊已不重複計算）。
• 若復原的續接器端部上有 Gz830S 標記的轉號號數，會一併正確復原回自己的專屬圖層與紅色——不會被誤套用端部圖塊「筋線圖層＋規格色」的還原規則。這是自動行為，不需要你額外操作。
• 帶 45° 牛腿或牛腿帶掌的梁筋（料碼 sd／suc／sdc／sm）現在能正確復原：這幾種料型的長度段改用跟 GzSTA 材料統計、Gz830 端部改寫同一套規則反推；其中 sdc／sm（牛腿帶掌）過去系統辨識不出這種料型，復原一律失敗退回封存，現在能正常復原回完整梁筋文字。
