指令 Gz893 - 梁筋轉為料型圖塊

一句話說明：圈選梁施工圖上的梁筋文字後，系統自動判定料碼、合併同規格同長度的梁筋，依序插入對應的料型圖塊，並在圖塊與原梁筋兩側標上互相對照的編號。

這個指令能做什麼

執行 Gz893 後，你圈選一批梁筋文字（上層筋、下層筋或腰筋圖層上的規格支數文字，例如 #4-500x3），程式會自動判定每一支的料碼，把同圖層、同規格、同長度的梁筋合併成一項，依序在你指定的插入點畫出對應的料型圖塊（每 7 項自動換一欄）。

轉換完成後：

• 圖塊與其對應的原梁筋會各自標上一個綠色帶圈編號，兩側編號相同代表是同一種料，方便你逐一對照
• 原梁筋文字會被簡化成只留支數（例如 #4-500x3 變成 x3）
• 筋線本體與端部圖塊一起移到專屬的封存圖層，顏色改為同色系的深色版本，但仍保留在圖上供對照，不會被刪除
• 階層文字（如「上二」）、搭接長度文字、延伸長度標註則完全保留原樣不動——封存暗化後的筋線仍靠它們對照鋪放位置與搭接關係
• 若被封存的端部是續接器（公牙／母牙），且該端部上有 Gz830S 標記的轉號號數，這個標記會一併封存收進暗化圖層，不會留下脫節在原圖層的紅字——這是自動行為，不需要你額外操作

料型圖塊上還會標示這批筋原本鋪在上層筋、下層筋還是腰筋，比材料統計的分類更細——材料統計對上層筋與下層筋是合併計算的（腰筋則單獨一類），這個標示能讓你看得出實際鋪放位置。

本指令是 Gz690（版/牆筋串轉料型圖塊）的梁系統姊妹指令，操作邏輯相同，但轉換對象不同：Gz690 處理的是聚合線＋規格間距文字＋長度支數文字的三件組筋串，Gz893 處理的是梁筋單一文字＋筋線，並額外處理筋線兩端端部圖塊的封存歸屬。

適合什麼時候使用

操作步驟

1. 在 AutoCAD 命令列輸入 Gz893 並按 Enter。系統會先確認專案的材料參數是否已載入（用來查彎鉤長度）；若尚未設定，會提示你先執行 GzPJ。

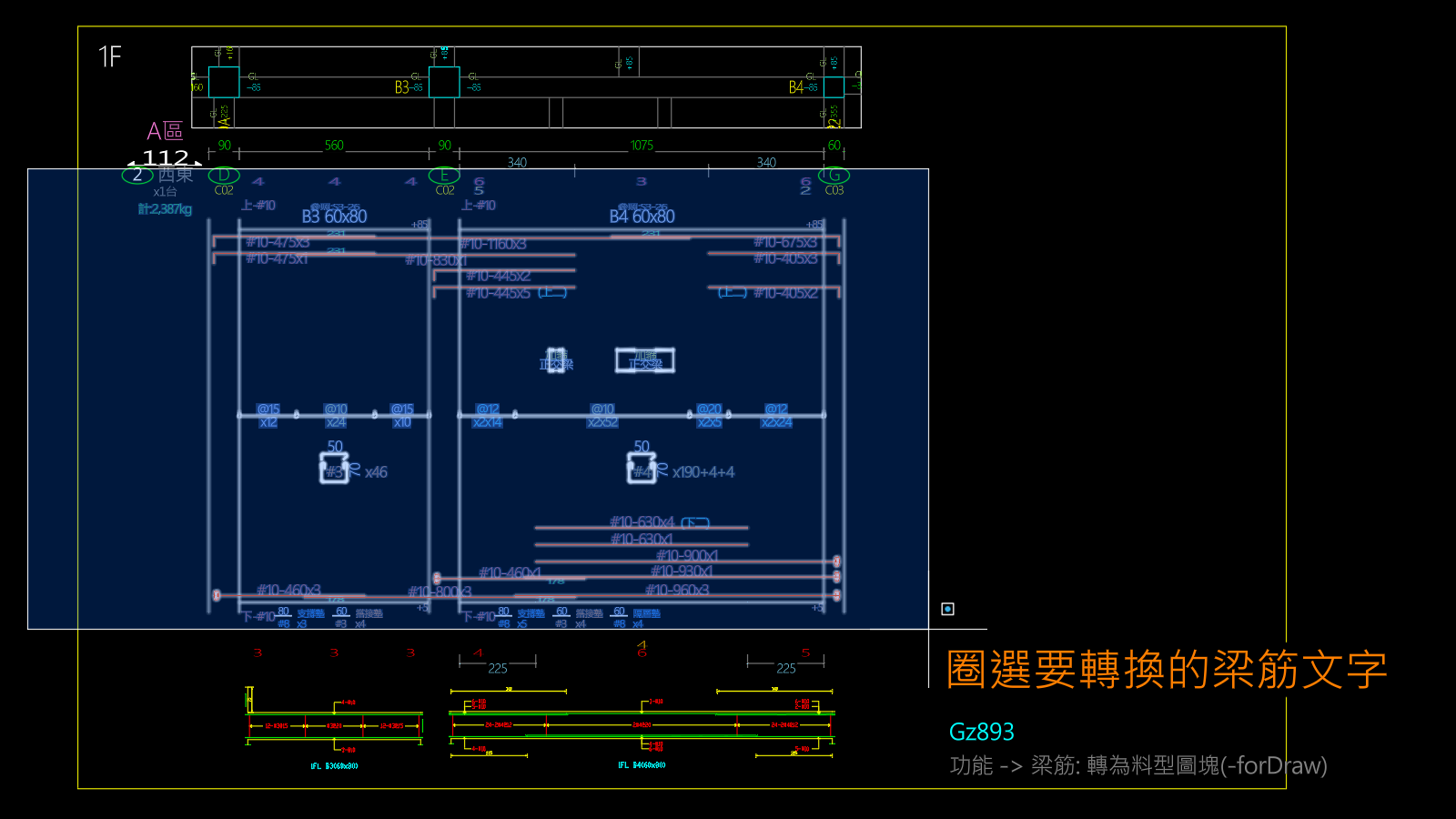

2. 圈選要轉換的梁筋文字——是規格支數文字（例如 #4-500x3），不是筋線本體；文字須位於上層筋、下層筋或腰筋圖層，按 Enter 確認。



3. 圈選既有的帶圈索引以接續編號；若是第一次建立清單，直接按 Enter 略過即可。

4. 若上一步略過了，輸入料型圖塊的比例——預設值自動帶入梁參數設定（GzB）中的「箍馬圖示比例」，與配筋圖的箍馬圖示同比例，通常直接按 Enter 即可；若上一步有圈選既有索引，比例會自動沿用該清單的比例，不會再詢問。

5. 若上一步略過了，指定料型圖塊的插入點（首項）；若已接續既有清單，插入點會自動接在既有清單最後一項的下方，不會再詢問。

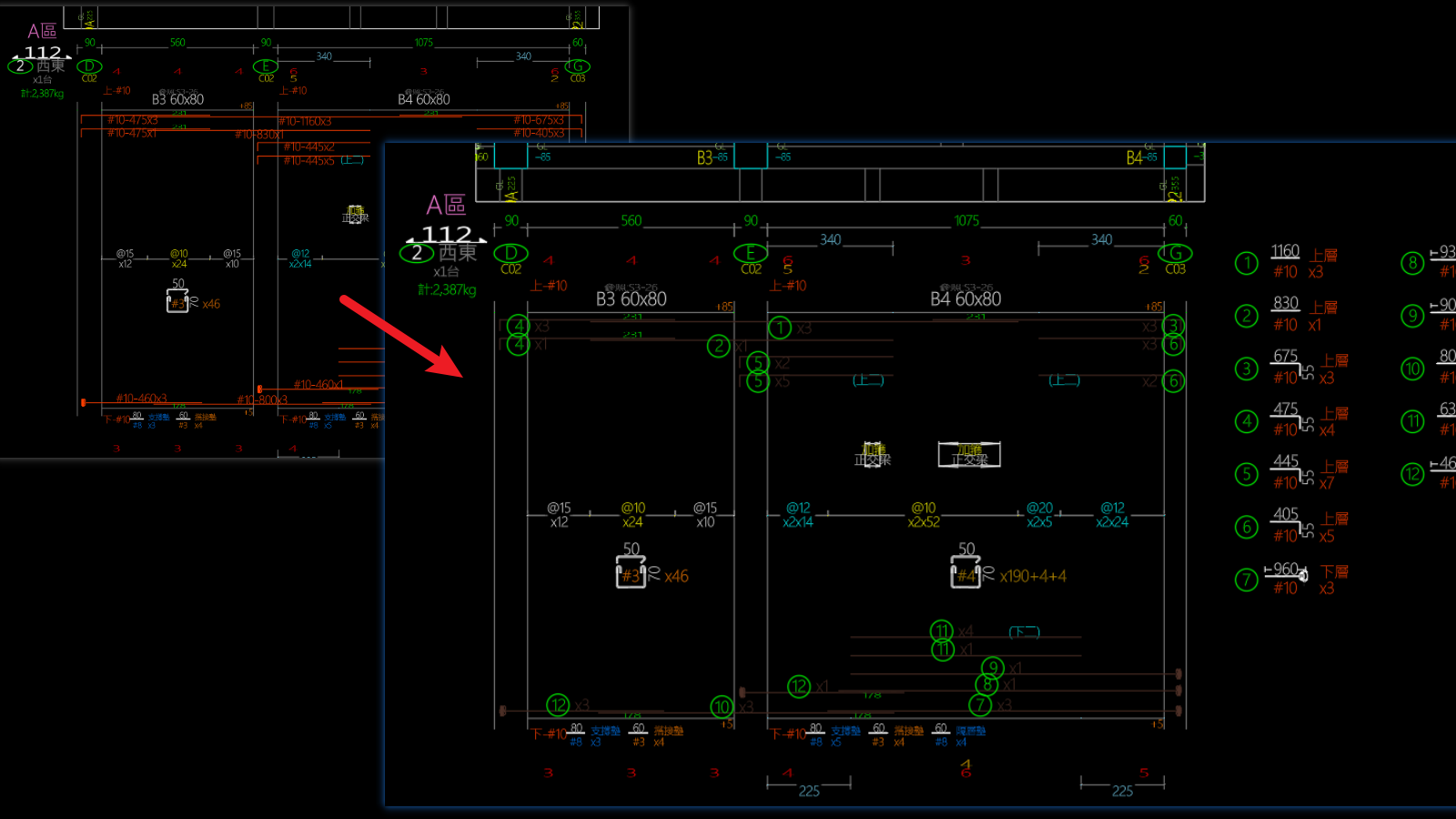

6. 程式自動完成轉換：先依圖層（上層筋 → 下層筋 → 腰筋）、再依規格由大至小、尺寸由大至小排序後插入料型圖塊，在圖塊與原梁筋文字兩側標上互相對照的綠色帶圈編號；原梁筋文字同時簡化為只留支數，筋線與端部圖塊移到封存圖層並改為較暗的顏色（階層文字、搭接長度文字、延伸長度標註保留原樣）。



轉換完成後會跳出對話框，列出本次新增的圖塊項數、來源梁筋支數，以及有多少項是併入既有編號。若有梁筋無法轉換，對話框會列出原因分類與筆數，接著系統會再提示你指定一個位置，在圖上畫出指引線並列出這份原因清單。

注意事項

• 只處理上層筋、下層筋、腰筋三個圖層的文字；箍筋、箍固、增築等不在本指令範圍內，需個別另外處理。
• 建議整跨整批轉換：對接（無搭接）的相鄰兩支筋會共用端部圖塊，只轉其中一支時，共用的端部圖塊會跟著被封存暗化，留下的那支筋端部顯示會跟著變暗。
• 轉換後的原梁筋會移到專屬的封存圖層並改暗色，此後執行材料統計（GzSTA）不會再重複計算它——這是刻意設計，避免它與新產生的料型圖塊在料表上被算兩次。
• 若梁筋無法轉換，常見原因包括：找不到對應的筋線、解析失敗（找不到形狀代碼或查無彎鉤長度）、支數計算結果為 0、料碼判定不出來、或對應的料型圖塊尚未實作——這些筋會被跳過而不是讓整批中止。
• 料型圖塊會留在來源梁筋原本所在的圖層，不會統一搬到固定圖層。
