鋼筋料型圖鑑

料單上寫 bh、di、ccn，這些代號各自長什麼樣？ 這一頁把系統支援的 116 種料型全部列出來，依彎折段數分組。 每一列都有形狀圖，以及這個料型需要填哪幾個尺寸、哪幾個角度。

料型是什麼，為什麼料單上要標它

料型指的是一支鋼筋加工完成後的形狀——它是直的、一端彎鉤、ㄈ 字形， 還是折成立體的馬椅，都是不同的料型。

料單不會只寫「#4 鋼筋 30 支」，因為同樣是 30 支 #4， 做成直料和做成箍筋是完全不同的東西。料單上必須同時寫出料型代號與各段長度， 加工廠才知道要把這批鋼筋折成什麼樣子。

代號就是料單與加工廠之間的共同語言。加工廠收到料單後，依代號決定彎折機具的設定， 再依 A、B、C 各段長度定位；形狀圖上標的 A、B、C， 對應的就是料單欄位裡那幾個數字。這也是為什麼這一頁每一列都同時給出形狀圖與長度欄位—— 兩者要一起看才完整。

代號寫錯的代價不是重算，是做出來的形狀不對。等到那批料送到工地， 現場才發現彎的方向或段數不符，就得退料重做或現場二次加工，工期與成本都會受影響。

彎折段數為什麼影響加工成本

彎折段數就是這支鋼筋要折幾次。直料不折，bh 這類 ㄈ 形折三次， 立體馬椅折的次數更多。

每多一個彎，加工廠就多一道設定與定位的工序。 同樣重量的鋼筋， 料型越複雜，加工費越高、交期也越長。這是重量相同、加工費卻不同的原因。

因此撿料品質的判準之一，是能不能用比較少的料型種類完成同一份圖。 料型種類少有三個好處：加工廠的機具設定次數少、料牌與現場辨識單純、 綁紮時拿錯料的機率低。反過來說，一份圖如果冒出十幾種只差幾公分的料型， 即使數量算得完全正確，實務上仍然是不好的撿料。

料型不夠用的時候，實務上會發生什麼

當圖面上出現標準料型庫涵蓋不到的形狀時，實務上通常只剩兩條退路，而兩條都有代價。

第一條是近似成別的料型。 挑一個形狀接近的代號填上去， 料單的支數與重量看起來是對的，但做出來的形狀不對。 這個問題不會在辦公室被發現，會在現場綁紮時才浮出來。

第二條是改成手工註記。 在料單上用文字描述這支要怎麼彎， 形狀的意思傳達到了，但那支鋼筋就從自動統計裡消失了—— 它不再帶有可被程式辨識的代號與尺寸，數量得靠人工另外補進總表， 而人工補的東西最容易在改圖時被漏掉。

這就是料型涵蓋度會影響實務的原因：它決定的不只是「畫不畫得出來」， 而是「這支鋼筋還在不在自動統計的流程裡」。

什麼時候你會需要主動指定料型

多數情況下，料型是系統在繪圖過程中依配筋規則自動產生的，你不需要介入。 但有幾種情況，你會需要自己決定這一支要用哪一種料型：

為了減少料型種類。 同一份圖如果能用三種料型完成，就沒有必要用五種。 這件事系統不會替你判斷，因為它每一支都是照規則個別算出來的， 只有人才看得出「這幾支其實可以統一成同一種」。

為了配合特定加工廠。 不同加工廠的設備與習慣不同，做得出來的形狀範圍也不同。 同一個工地換一家加工廠，可行的料型就可能要跟著調整。

為了應付廠商預彎配件。 像一筆箍、系統牆這類由加工廠預先彎折成型的配件， 圖面上要正確表達它的位置與範圍，但料單上的處理方式與一般現場彎折的鋼筋不同， 複雜的形狀本身是以料單附件的方式呈現。

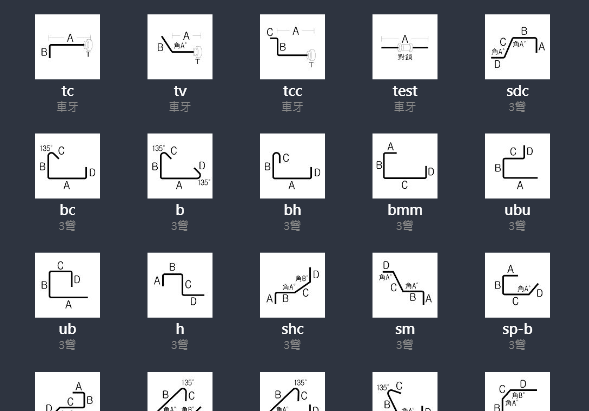

這幾種情況的共同點是：你要的不是「系統算出什麼」，而是「我要指定什麼」。 繪圖階段可以用 GzRB 手鋪料工具 直接指定料型與各段尺寸， 料單階段則用 GzRO 的料碼查找器選定代號。

怎麼用這一頁找到你要的料型

這一頁支援三種方向的查找，實務上遇到的問題通常是其中之一：

已知代號、想知道形狀。 料單或統計表上出現 bh、di、ccn， 但不確定它長什麼樣——直接在對應的彎折段數分組裡找那個代號，看形狀圖即可。

已知形狀、想找代號。 圖上有一支特殊形狀的鋼筋，要知道它在系統裡叫什麼—— 先數它折了幾次，再到對應的分組裡比對形狀圖。這是分組依彎折段數而不是依字母排序的原因， 因為形狀反查時，「折幾次」是最快能縮小範圍的線索。

已知料型、想知道要填哪幾段。 選定料型後不確定尺寸欄位怎麼填—— 看該列的「長度欄位」與「角度欄位」，再對照形狀圖上標示的 A、B、C 各在哪一段。

代號本身帶有線索

料型代號不是流水編號，多數是可以讀的。以車牙類為例， 代號由兩個字母組成，各自代表鋼筋一端的處理方式： a 是不做處理的普通端、e 是公牙、f 是母牙、t 是Ｔ頭。

所以 ae 是一端普通、另一端公牙，af 是一端普通、另一端母牙， at 則是一端普通、另一端Ｔ頭；而 ee、ff、ef 都是兩端各有螺紋的組合。 知道這個規律之後，看到沒見過的車牙代號也大致猜得出它是什麼。

其他分組的代號也有類似的規律，但不像車牙類這麼整齊， 不確定時仍以形狀圖為準——圖是這一頁的權威來源，代號只是助記。

兩種分類方式，看的是不同的事

這一頁的主體依彎折段數分組，頁面最後還有一份依俗稱的分類。 兩者是各自獨立的軸，不是上下層關係。

彎折段數看的是加工的複雜度——折幾次，直接對應加工廠的工序與成本。 俗稱看的是用途——箍繫是圍束用、馬椅是支撐上層鋼筋用、車牙搭配機械式續接器。 同一個料型會同時屬於某個段數與某個俗稱，例如一支三彎的馬椅， 在段數軸屬於「三彎」，在俗稱軸屬於「馬椅」。

實務上找料型時，如果你想的是「這支要折成什麼樣」就用段數軸， 如果你想的是「這支拿來做什麼用」就用俗稱軸。

怎麼看這張表

直料（不彎）（10 種）

代號	形狀	長度欄位	角度欄位	俗稱
aa		A	—
ae		A	—	車牙
af		A	—	車牙
at		A	—	車牙
ee		A	—	車牙
ef		A	—	車牙
ff		A	—	車牙
te		A	—	車牙
test		A	—	車牙
tf		A	—	車牙

一彎（14 種）

代號	形狀	長度欄位	角度欄位	俗稱
aar		ABC	—	弧形
ac		AB	—
ar		AB	—
arr		ABC	—	弧形
ce		ABC	—	車牙
cf		ABC	—	車牙
co		AB	—	弧形
da		AB	—	弧形
su		AB	A
suv		AB	A
tc		AB	—	車牙
tcc		ABC	—	車牙
tt		A	—	車牙
tv		AB	A	車牙

二彎（30 種）

代號	形狀	長度欄位	角度欄位	俗稱
acr		ABCD	—	弧形
ao		ABCD	—	弧形
as	（尚無示意圖，見下）	ABC	—
au		ABCD	—	弧形
axl		ABC	—	立體
axr		ABC	—	立體
cc		AB	—
cca		ABC	AB
ccn		ABC	—
ccv		ABC	—
ccw		AB	—
cr		ABC	—	箍繫
crd		ABC	—	立體
crv		ABC	—
di		AB	—	馬椅
diii		A	—	馬椅
i		ABC	—	箍繫
ii		ABC	—	箍繫
iv		ABC	A	箍繫
rr		ABC	—
rsr		ABC	—
s		ABC	A
sd		ABC	A
shh		AB	A
shn		ABC	A
shx		ABC	AB
sr		ABC	—
suc		ABC	A
sx		ABC	AB
z		ABC	A

三彎（29 種）

代號	形狀	長度欄位	角度欄位	俗稱
b		ABCD	—
bac		ABCD	A
bap		ABCD	AB
bc		ABCD	—
bh		ABCD	—
bmm		ABCD	—
boc		ABCD	A
br		ABC	—	弧形
brb		ABCD	—	弧形
bv		ABCD	—
bvc		ABCD	A
bvr		ABCD	A
do		ABC	—	弧形
ds		ABC	—	馬椅
dss		ABC	—	馬椅
h		ABCD	—
m		ABCD	—
o		ABC	—	弧形
sar		ABCD	A	立體
sdc		ABCD	A
shc		ABCD	AB
sm		ABCD	A
sp-b		ABCD	A
sp-c		ABCD	A
sp-f		ABCD	AB
sp-g		ABCD	A
ub		ABCD	—
ubu		ABCD	—
v		ABCD	AB

四彎（23 種）

代號	形狀	長度欄位	角度欄位	俗稱
bg		ABCDE	—
bhh		ABCD	—
bi		ABCD	—
ccd		ABC	—
dii		ABC	—	馬椅
diin		ABCD	—	馬椅
div		ABC	—	馬椅
dv		ABC	—	馬椅
g		ABC	—	箍繫
gc		ABC	—
gd		ABCDE	—
gg		ABC	—	箍繫
ggc		ABCDE	—
gr		ABC	—
gv		ABCD	—	箍繫
sh		ABC	A
smrd		ABCDE	A	立體
sp-a	（尚無示意圖，見下）	ABCDE	—
sp-d		ABCDE	AB
sp-e		ABCDE	AB
uc		ABCDE	—
uvc		ABCDE	AB
vc		ABCDE	AB

五彎（7 種）

代號	形狀	長度欄位	角度欄位	俗稱
arec		ABCDE	—	箍繫
bcc		ABCDE	—
par		ABC	AB	箍繫
rec		ABC	—	箍繫
recn		ABCD	—	箍繫
wrec		ABC	—	箍繫
xrec		ABCDE	AB	箍繫

螺旋 / 特殊（3 種）

代號	形狀	長度欄位	角度欄位	俗稱
sco		ABC	—
scr		ABCDE	—

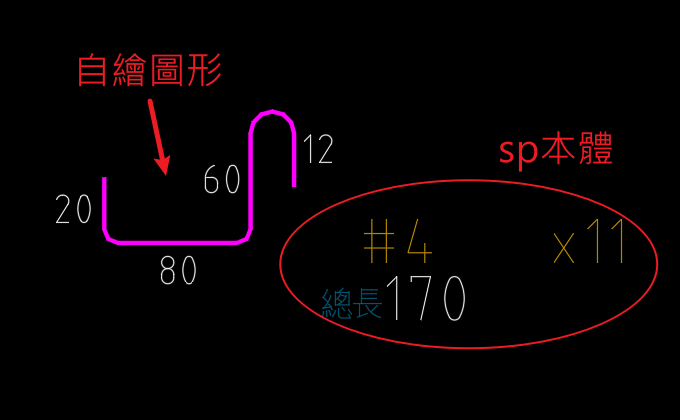

sp	（形狀由你自備，見下）	A	—

俗稱分類

表中的「俗稱」欄是工地慣用的分類叫法，共五種：

其餘 64 種沒有特別俗稱， 多為一般的直料與簡單折彎。

這些功能會用到料型代號

三個功能各自在流程的不同階段用到同一組代號—— GzRB 是畫進去、GzSTA 是統計出來、GzRO 是整理成料單。 代號在三個階段是同一套，所以這一頁對三者都適用。
