指令 Gz891 - 梁穿孔補強
一句話說明：開啟梁穿孔補強工具視窗，地梁-方、鋼梁-方、鋼梁-圓三種類型可用「套用開口」讓系統依施工圖上的實際開口尺寸自動算出補強配筋；梁-圓則是插入圖例的同時，就在圖例下方直接產出計料用的補強料型。
這個指令能做什麼
當梁上有管道（圓孔或方孔）穿越時，結構規範要求在開口周圍配置補強鋼筋。Gz891 開啟專屬的穿孔補強視窗，有兩種用法：
| 用法 | 適用類型 | 結果 |
|---|---|---|
| 插入示意圖例 | 四種類型皆可 | 「地梁-方」「鋼梁-方」「鋼梁-圓」：只插入示意圖塊，單純標示用。「梁-圓」（圖示 A～E）：插入圖例的同時，在圖例正下方一併產出計料用補強料型（斜筋、補強箍或上下邊筋，依圖示而定），不必再另外補畫 |
| 套用開口 | 僅限「地梁-方」「鋼梁-方」「鋼梁-圓」 | 框選梁施工圖範圍後，系統讀取圖上每個開口實際的寬、高、台度，自動算出補強配筋並畫上去，不必自己量、自己填 |
套用開口會產生哪些補強配筋依類型而定：地梁-方有邊筋、斜筋、上箍、下箍；鋼梁-方只有上箍、下箍；鋼梁-圓不產生補強配筋（見下方「不同類型能自動算出哪些補強配筋」）。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 梁上有圓孔或方孔開口 | 空調、水電、消防管道穿梁，需繪製補強配筋 |
| 只需要在圖上標示開口型式 | 用「插入圖例」在任意位置插入示意圖塊；選「梁-圓」時圖例下方會一併產出計料用的補強料型 |
| 地梁或鋼梁已完成施工圖繪製 | 用「套用開口」依圖面實際尺寸自動計算並插入補強配筋 |
| 同一根梁上有多種開口尺寸／台度 | 「套用開口」會依（寬、高、台度）分組分別計算，不會混在一起算成一種 |
開啟視窗與設定
開啟視窗
設定開口型式

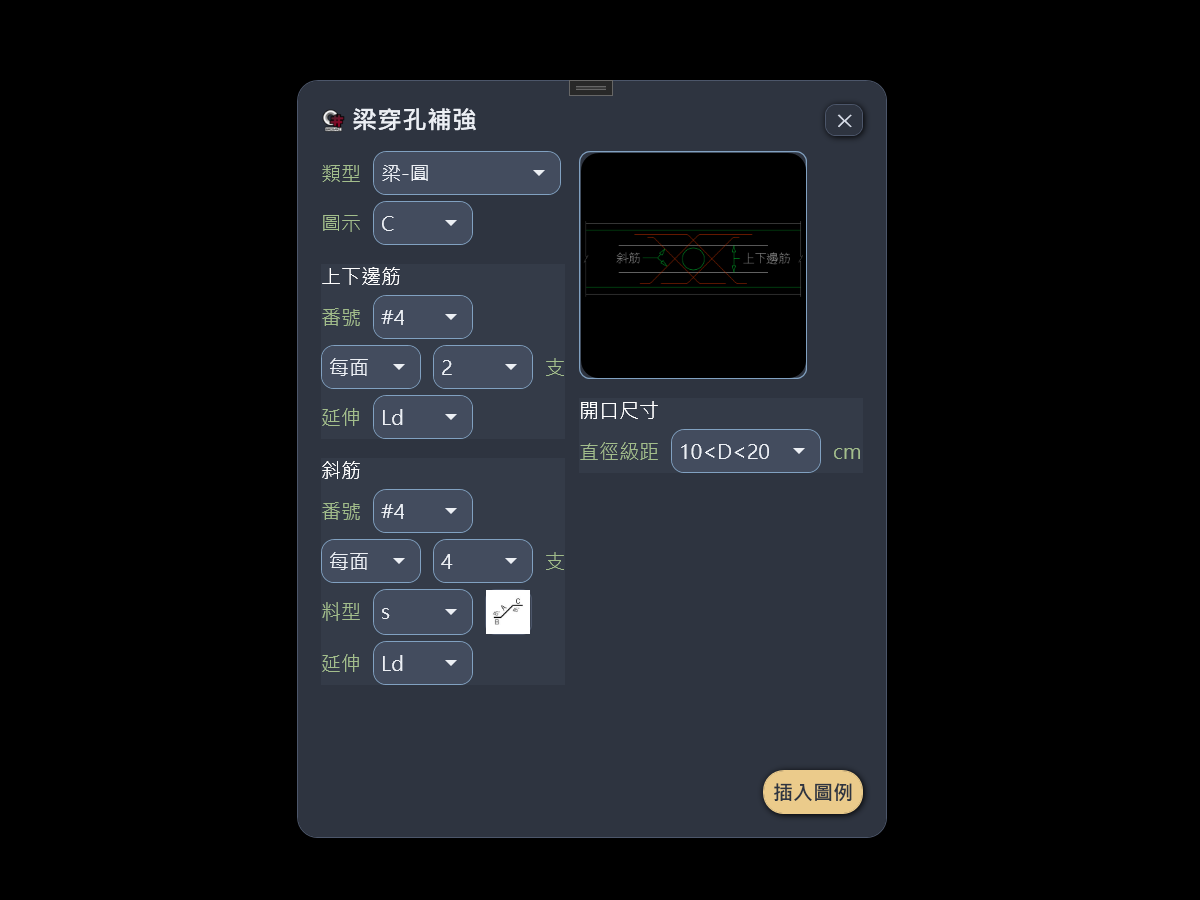

視窗右上角會即時預覽你目前選的開口型式，標出「斜筋」與「上下邊筋」的位置，不必先插進圖面才知道長什麼樣。
| 欄位 | 選項 |
|---|---|
| 類型 | 梁-圓／地梁-方／鋼梁-圓／鋼梁-方 |
| 圖示 | 梁-圓再細分 A～E 五級 |
| 開口尺寸 | 依直徑級距選擇（如 10<D<20），或依類型填寬、高、直徑、台度 |
| 上下邊筋／斜筋 | 各自設定番號、每面支數、延伸方式（見下方「延伸的『指定』選項」） |
| 上下箍筋 | 只在「地梁-方」「鋼梁-方」「鋼梁-圓」出現。填箍筋間距，上箍、下箍各自還要選料型（見下方「上下箍要用什麼形狀」）；「套用開口」時用這裡的設定計算上下箍的支數與形狀 |
| 處數 | 只在「梁-圓」出現，插入圖例時補強料型「共N處」的數量（見下方說明） |
延伸的「指定」選項：「梁-圓」的延伸下拉多一個「指定」選項，可以不查表、直接輸入長度。不選「指定」則沿用 Ld／Ldt 查搭伸表。輸入的長度依料型代表不同的段：
| 料型 | 「指定」輸入的長度 |
|---|---|
斜筋 ac |
單段長 |
s／sr |
斜段長 |
| 其餘情況 | 總長 |
處數每次開窗固定重設為 1，不會沿用上次填的值。這是刻意設計：處數本來就每次插入各自不同，若沿用舊值忘了改會靜默算錯。
依類型增減的欄位：
| 欄位 | 只在這些類型出現 |
|---|---|
| 寬、高 | 地梁-方、鋼梁-方 |
| 直徑 | 鋼梁-圓 |
| 加勁版延伸 | 鋼梁-方 |
| 處數 | 梁-圓 |
「梁-圓」選圖示 B（補強箍）時，會改顯示「箍高」欄位、隱藏「延伸」欄位：補強箍的尺寸由直徑級距與箍高決定，跟延伸無關。
上下箍要用什麼形狀：三個選項
上箍、下箍各有一個料型下拉選單，共三個選項：
| 選項 | 形狀怎麼決定 |
|---|---|
| 開口箍（原名「開口箍180°」） | 讀取梁參數設定「箍筋 → 預設料型」的「一般形式」：設定選「開口180」（預設）就出開口 180°，選「開口135」就出開口 135° |
| 全箍 | 讀取同一設定的「地梁形式」：選「全箍180+90」（預設）出 180°+90°，選「全箍135+135」出 135°+135° |
| 開口箍90° | 固定形狀，不受梁參數設定影響 |
勾選視窗下方的「自動判斷料型」，可以不用自己選：系統依這組箍筋的高度自動判斷，達 110 cm（含）以上用全箍，其餘用開口箍。
「鋼梁-方」「鋼梁-圓」的限制：
- 鋼構開口不使用全箍，下拉選單會直接把「全箍」隱藏
- 若你在其他類型已經選了全箍、才切換成鋼梁類型，系統會自動幫你改選「開口箍90°」
- 勾選「自動判斷料型」時，鋼梁不論箍筋高度多少，一律固定產生「開口箍90°」，不會被判成全箍
用法一：插入示意圖例
設定好欄位、確認右上角預覽無誤後，按「插入圖例」，在圖面上指定一個插入點即可。
- 四種類型都能用，系統不會檢查該處圖面上是否真的有對應的開口
- 「地梁-方」「鋼梁-方」「鋼梁-圓」只會畫出示意圖塊，可以插在任何位置，純粹作標示用
- 「梁-圓」會在圖例正下方同時產出這組設定對應的計料用補強料型（見下一節）
上下邊筋或斜筋的延伸沒有選「指定」時，系統需要用插入點查出所在樓層別、再查搭伸表計算延伸長度。插入點必須落在序號平面圖的樓層範圍框內、且框內要有樓層別文字，否則會中止、不插入任何東西。這時可以把延伸改選「指定」直接輸入長度來繞過。
梁-圓插入圖例後，圖面上會出現什麼
指定插入點後，系統會先插入示意圖塊，接著在圖塊正下方依序陳列這組設定對應的補強料型：
- 插入點正下方先出現「共N處」文字（N 為你在視窗填的處數）
- 其下依序排列：先斜筋或補強箍（圖示
A～D），再上下邊筋（圖示C～E）。只排實際有的料型，圖示A／B沒有上下邊筋、圖示E沒有斜筋或補強箍時，不會留空行
各圖示對應產出的補強料型：
| 圖示 | 補強料型 |
|---|---|
| A | 斜筋 ac（兩段等長＝延伸） |
| B | 補強箍 wrec（寬依直徑級距、高採你填的箍高、彎鉤長取繫筋彎鉤長） |
| C | 上下邊筋 ＋ 斜筋（斜段＝2×延伸，兩端 45° 收頭）；斜筋料型可選「s」或「sr」：選 s 兩端都取主筋彎鉤長，選 sr 則一端取主筋彎鉤長、另一端改取繫筋彎鉤長 |
| D | 上下邊筋 ＋ 斜筋 aa（斜筋料長＝2×延伸） |
| E | 只有上下邊筋 aa（兩側原本的箍筋不會被新增或更動） |
補充規則：
-
上下邊筋料長：一律是 2×延伸，跟圓孔孔徑無關；延伸選「指定」時，直接採用你輸入的長度
-
補強箍（圖示 B）：高直接採用你在視窗填的「箍高」（預設 30，可自行修改）；寬依直徑級距分三檔（單位皆為 cm）：
直徑級距 箍寬 D≤1012 10<D<2020 D≥2025 -
支數格式：料型下方標示「每面支數 ×2（兩面）×處數」；處數為 1 時，畫面上只會顯示到「×2」，不會多印一段「×1」
-
彎鉤長：補強箍、斜筋這兩種料型需要的彎鉤長，是向目前生效的標準包查詢；若查無資料，對應欄位會顯示
?（見下方「彎鉤長欄位顯示?」）
用法二：套用開口（依施工圖自動計算補強配筋）
「套用開口」只支援「地梁-方」「鋼梁-方」「鋼梁-圓」；選「梁-圓」按下去會被擋下，只能改用「插入圖例」。
- 先標記開口位置：在這個視窗填好開口高度（地梁-方／鋼梁-方）或直徑（鋼梁-圓），以及「開口以下RC深」（台度），再按「設置標記」，在梁平面圖的梁線上畫出開口線。開口寬不用填，系統取你沿梁方向畫出的長度
- 完成這根梁的施工圖繪製，包含箍筋標註：「套用開口」需要讀取圖上已經畫好的箍筋番號與尺寸，才能算出補強箍筋的高度
- 施工圖畫好之後才補標或修改開口的話，先按視窗的「套塊刷新」（Gz882）：選擇樓層後圈選平面圖上的梁序號更新套塊（原因見下方說明）
- 回到「梁穿孔補強」視窗，按「套用開口」
- 依畫面提示選取要處理的梁繪圖範圍框：點選一次選一個框，用窗選可以一次框進多個框一起處理；處理完會再次提示，可以接著選，選完按 Enter 結束
- 系統讀取框選範圍內每一個開口在施工圖上實際標示的寬、高、台度（不是這個視窗裡填的數值），依此計算並插入補強配筋
標記方孔的另一個入口：方孔也可以改到 Gz806E 工具箱按「繪製方孔開口線」完成，兩者呼叫的是同一個底層標記功能。但 Gz806E 這顆按鈕只能標方孔；圓孔（鋼梁-圓）一定要在本視窗按「設置標記」才能做。
「套用開口」讀的是施工圖裡嵌入的平面圖套塊，這份套塊在繪製施工圖當下就建好了，之後才加的開口標記不會自動跟進：
- 套塊裡原本一個開口資料都沒有（例如全部開口都是施工圖畫好後才標記的）：系統會在整個繪圖框範圍插入警示，提示你先「套塊刷新」
- 套塊裡已經有其他開口的舊資料，只是漏了之後才加的那一個：這個開口就只是單純不會出現在結果裡，不會另外標警示
保險起見，只要補標過開口，一律先「套塊刷新」再執行「套用開口」。
套用開口後，圖面上會出現什麼
- 開口標示圖塊：每個開口位置都會插入一個標示圖塊，標出這個開口的尺寸與台度，方便跟下方的料型對照
- 依組合分組：框選範圍內開口的寬、高、台度組合不只一種時，系統不會混在一起算，而是依組合分開計算、並排列出每一組的補強料型。每組料型上方標示對應的開口尺寸，並註明「共N處」，讓你知道這組料對應圖面上哪幾個開口
- 示意圖塊的「多種」：示意圖塊上的開口尺寸與台度，框選範圍內這個欄位只有一種數值時顯示實際值，出現不同數值時才顯示「多種」。寬、高、台度各自獨立判斷，例如寬都一樣但高不一樣，只有「高」的欄位會顯示「多種」，寬仍然顯示實際數值
- 略過與警示標示：見下方「略過原因與警示」
開口處原有箍筋標註的切分
- 開口範圍內原本橫跨的箍筋標註會整段刪除
- 開口邊緣若距標註端點在箍筋間距的 4 倍以內，這一小段也會一併算進開口範圍刪除，不會留下過短的殘段
- 其餘部分改以開口為界切開成左右兩段各自獨立的標註，兩段支數都是「切開後段長 ÷ 箍筋間距，無條件進位後再 +1」，因為兩段各自獨立、兩端都要收頭
- 箍筋圖塊上的 COUNT 會自動依剩餘標註的支數加總改寫，不需要你手動調整
原箍筋標註長 300cm、間距 @15，開口切在 100～160cm 處：左段 8 支、右段 11 支，箍筋圖塊的 COUNT 自動更新為 19 支。
不同類型能自動算出哪些補強配筋
這張表列的是「套用開口」本身在開口位置新增的補強配筋（邊筋、斜筋、上下箍）。開口兩側原本橫跨的箍筋標註被切開後各自剩下多少支，是另一件事，見上一節。「梁-圓」不經過「套用開口」，它的補強料型是插入圖例時直接產出的，機制不同。
| 類型 | 邊筋／斜筋 | 上箍／下箍 |
|---|---|---|
| 地梁-方 | 有 | 有 |
| 鋼梁-方 | 無（鋼構開口不配置邊筋斜筋） | 有，支數會把「加勁版延伸」算進去 |
| 鋼梁-圓 | 無 | 無：圓孔不計算上下箍，套用開口只會插入開口標示、切開開口處原有的箍筋標註，以及插入示意圖塊 |
| 梁-圓 | — | —（不支援「套用開口」；改用「插入圖例」時另有一套依圖示 A～E 決定的補強料型，見上方「梁-圓插入圖例後，圖面上會出現什麼」） |
注意事項
執行「套用開口」前，記得先完成這根梁的一般施工圖繪製（含箍筋標註），系統才讀得到既有箍筋的番號與尺寸來計算補強箍筋高度。
- 補強規格須符合結構圖說或工程師指示
視窗欄位與實際計算值
視窗裡的「寬」「高」「開口以下RC深」不會拿來計算補強配筋，「套用開口」一律讀取施工圖上每個開口實際的寬、高、台度。但這幾個欄位不是只有「插入圖例」會用到：
- 「高」與「開口以下RC深」（圓孔則是「直徑」）是按「設置標記」時寫進開口標記的數值
- 框選範圍內沒有方孔（例如只有圓孔）時，示意圖塊上的寬、高、台度會沿用這幾個欄位，上下箍支數也改依視窗的「寬」計算
略過原因與警示
沒被處理到的開口，會在開口原本的位置標出具體略過原因，不用自己回頭比對圖面找哪個開口少畫了；其餘開口不受影響，仍會正常處理。
| 狀況 | 圖面標示 |
|---|---|
| 開口矩形內找不到尺寸文字 | 「開口框內找不到尺寸文字，已略過」 |
| 尺寸文字格式不符 | 「開口尺寸文字無法解析(...)，已略過」 |
| 開口跨越梁跨邊界（例如剛好蓋在支承正上方） | 「開口跨越梁跨邊界(...)，已略過」 |
| 開口不在任何梁跨範圍內 | 「開口不在任何梁跨範圍內(...)，已略過」 |
| 整個繪圖框範圍內套塊完全沒有任何開口資料（通常是開口都在施工圖畫好後才補標、還沒「套塊刷新」） | 在整個範圍插入警示，提示你先執行「套塊刷新」（Gz882） |
| 某個開口算出來的箍筋高度不合理（例如台度扣掉保護層後不夠） | 在該位置插入警示標記並跳過該項，其餘開口仍會繼續處理 |
開口標記文字的格式：方孔如 60x80/40、圓孔如 %%C30/40。
彎鉤長欄位顯示 ?
斜筋（B 或 C 欄位）與補強箍（C 欄位）需要向目前生效的標準包查詢對應規格的彎鉤長度（主筋彎鉤長或繫筋彎鉤長）。若目前使用的標準包（例如越南 VN-TCVN1651-2018）沒有該規格的彎鉤資料，對應欄位就會改標示 ?，讓你在圖上一眼看出需要人工複核，不會卡住整個插入或運算：
- 「套用開口」：其餘開口與其他繪圖框仍會繼續正常處理
- 「梁-圓」插入圖例：單次插入，圖例與料型一樣會正常畫出，只是這一項改標示
?
兩者走的是同一套查詢邏輯，都可能出現這個標示。處理方式：到 GzPJ 專案設置視窗的「概要」分頁按「匯入標準包」，確認彎鉤資料是否已補齊，或直接把圖上的 ? 改成實際彎鉤長度。
升級後結果變了？對照表
以下變動都是行為修正或改善的預期結果，不是新的問題：
| 你看到的現象 | 原因 | 需要處理嗎 |
|---|---|---|
| 套用開口後，開口兩側原本的箍筋標註支數變多 | 2026-09-16 起的行為修正，之前的算法才是少算。舊算法沿用「搭接加密範圍緊密箍」的算法（左段進位、右段捨去、都不加 1），那是為了讓切開後兩段支數加總等於原標註（零頭互補、總數守恆）而設計的；但開口兩側其實是各自獨立、兩端都要收頭的區段，用舊算法會低估箍筋數量 | 不需要。這個修正只影響「套用開口」這一條路徑，其他用到同一套切開標註邏輯的功能（例如搭接加密範圍緊密箍）維持原本算法不變，因為那些情境的總數守恆假設仍然成立 |
| 以前某個開口完全沒有動靜也沒有任何說明，現在圖上多了一行警示文字 | 2026-09-16 起的行為改善。過去開口跨越梁跨邊界、或完全不在任何梁跨範圍內時，系統會直接略過、不留任何痕跡，圖面上看不出少了哪一個開口 | 依標示原因對照圖面處理（見上方「略過原因與警示」） |
| 上箍／下箍的「開口箍180°」選項變成「開口箍」 | 2026-09-18 的調整。舊參數檔存過的「開口箍180°」會自動視為「開口箍」 | 不用重新選 |
| 「開口箍」或「全箍」的形狀跟以前不同 | 同一次調整：以前「開口箍」固定畫開口 180°，現在讀取梁參數設定的「一般形式」；「全箍」同理改讀「地梁形式」。設定維持預設的「開口180」時結果不會變；專案已改選「開口135」則會跟著出開口 135° | 不需要，形狀變得更貼近專案本身的設定 |
| 鋼梁類型的料型選單沒有「全箍」；勾選自動判斷時鋼梁固定出「開口箍90°」 | 同一次調整。以前勾選自動判斷時鋼梁也會被判成全箍或開口箍，要出 90° 開口箍得先取消自動判斷自己選 | 不需要 |
已知限制
- 「套用開口」不支援「梁-圓」
- 套塊裡已經有其他開口的舊資料、只漏了之後才補標的那一個開口時，系統目前還無法個別標出這種情況（見上方「補標開口後沒有『套塊刷新』會發生什麼」）
常見問題
Q：同一次框選範圍內，開口的寬、高、台度不只一種，套用開口會用哪一個？
A：不會只挑一個，也不會混在一起算。系統依（寬、高、台度）分組，每一組獨立計算上箍、下箍的高度與支數並排列出，不同規格的開口料型不會被算成同一種。
Q：為什麼套用開口後，開口兩側原本的箍筋標註支數變多了，跟以前算的不一樣？
A：不是算錯，是 2026-09-16 起的行為修正，之前的算法才是少算。新算法與範例見上方「開口處原有箍筋標註的切分」一節，修正原因見「升級後結果變了？對照表」。
Q：按下「套用開口」後，圖面上完全沒有出現開口標示或補強料型？
A：最常見的原因是施工圖裡的平面圖套塊完全沒有收到任何開口標記，例如這根梁全部的開口都是施工圖畫好之後才補標的，卻沒按「套塊刷新」。處理步驟：
- 在視窗按「套塊刷新」（Gz882）
- 選擇樓層後圈選平面圖上的梁序號更新套塊
- 再按一次「套用開口」
另外也請確認開口標記文字還在開口矩形內、格式沒被改動。各種略過情況的圖面標示，見上方「略過原因與警示」一節。
Q：以前某個開口完全沒有動靜也沒有任何說明，現在圖上卻多了一行警示文字，是不是新的問題？
A：不是新問題，是 2026-09-16 起的行為改善：開口跨越梁跨邊界或不在任何梁跨範圍內時，現在會在開口原本的位置標出具體原因。詳見上方「略過原因與警示」一節。
Q：上箍/下箍以前有個選項叫「開口箍180°」，現在變成「開口箍」，是不是形狀也不一樣了？
A：名稱是 2026-09-18 調整的，舊參數檔不用重新選。形狀改為依專案的梁參數設定決定，預設「開口180」時結果不變。詳見上方「上下箍要用什麼形狀」一節與對照表。
Q：套用開口或梁-圓插入圖例後，補強料型的彎鉤長欄位顯示問號 ?，是不是算錯了？
A：不是算錯，是標準包查無彎鉤資料的醒目標示，不會卡住插入或運算。詳見上方「彎鉤長欄位顯示 ?」一節。
Q：「梁-圓」插入圖例後產生的補強料型，為什麼在 GzSTA 材料統計表裡看不到？
A：這是預期行為，不是漏算。GzSTA 不讀取序號平面圖的樓層範圍框，需另用 GzSTR 框出統計範圍再執行 GzSTA。詳見上方「梁-圓插入圖例後，圖面上會出現什麼」一節的警示框。
相關指令
流程上下游
| 指令 | 關係 |
|---|---|
| 梁施工圖批量繪製 | 施工圖繪製完成（含箍筋標註）後才能執行「套用開口」 |
| 梁施工圖平面圖套塊內容刷新 | 施工圖畫好後才補標或修改開口時，須先執行它更新套塊，「套用開口」才讀得到新標記（視窗的「套塊刷新」按鈕） |
| 梁其他編輯工具箱 | 工具箱內建「繪製方孔開口線」，與本視窗的「設置標記」按鈕標方孔時做的是同一件事 |
| 梁參數設定 | 上箍／下箍選「開口箍」「全箍」時，形狀依這裡「箍筋 → 預設料型」的「一般形式」「地梁形式」決定 |
統計
| 指令 | 關係 |
|---|---|
| 生成統計範圍框 | 「梁-圓」插入圖例產生的補強料型畫在樓層範圍框內，不會被 GzSTA 自動統計到，需用本指令另外框出統計範圍 |
| 材料統計 | 只讀取單元框架與統計範圍框，不讀樓層範圍框——「梁-圓」的補強料型須先用 GzSTR 框出範圍才算得到 |
知識庫
| 文章 | 關係 |
|---|---|
| 梁方孔開口與台度 | 相關知識庫文章 |
| 箍筋形式：開口 135° vs 開口 180° | 相關知識庫文章 |
