指令 Gz806E - 梁其他編輯工具箱

一句話說明:執行此指令後,會開啟梁其他工具箱浮動視窗,提供套塊修復與更新、大馬配置標示、梁穿孔補強、方孔開口線等不屬於主筋或箍筋編輯的其他梁施工圖輔助功能。

這個指令能做什麼

Gz806E 是梁施工圖其他輔助工具的集合入口。視窗提供五個功能按鈕,涵蓋梁平面圖套塊的維護(裁切修復、內容更新)、地梁大馬配置標示圖例插入,以及梁穿孔補強配置與方孔開口線繪製。

這些功能通常在梁施工圖主要繪製完成後,進行圖面修整或特殊情況補充配置時使用。

適合什麼時候使用

情境 說明
套塊裁切邊界失效或跑位 梁平面圖套塊顯示異常,裁切邊界需要重新套用
修改了梁平面圖後套塊未同步 梁平面圖資料更新後,需要刷新套塊內容
地梁施工圖需要插入大馬標示 在圖面上標示地梁大馬的間距與防爆筋配置圖例
梁上有設備管道穿孔需配置補強筋 設定穿孔位置與補強筋規格,輸出補強配置
需要在平面圖上繪製梁方孔開口線 地梁檢修口或 SRC 梁機電穿孔的方孔開口線標示

操作步驟

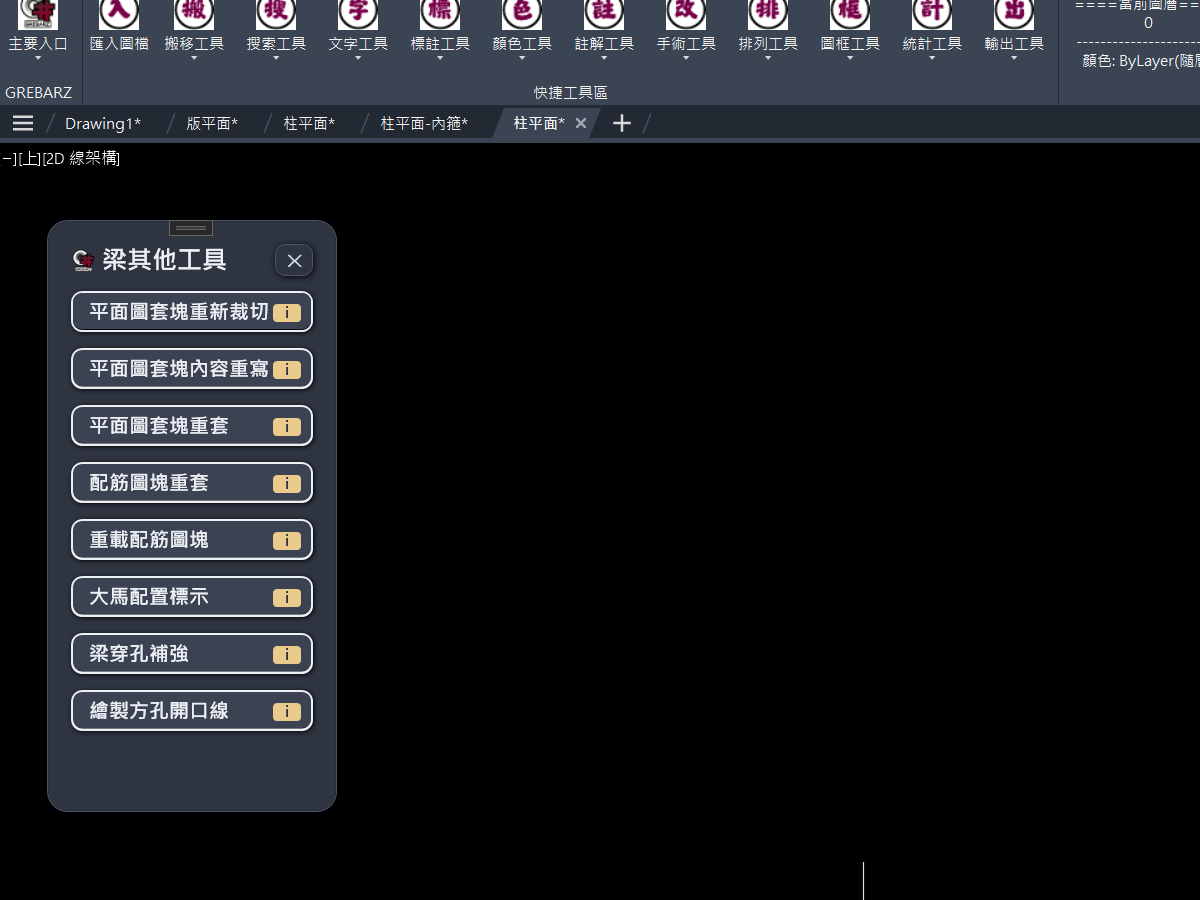

梁其他工具箱

ℹ️視窗標題與指令名稱不同

指令登錄名為「梁其他編輯工具箱」,視窗標題是「梁其他工具」。同一個視窗。

  1. 輸入指令 Gz806E 並按 Enter,或從梁系統面板選擇「其他工具箱」
  2. 梁其他工具箱浮動視窗開啟,位置預設貼近 AutoCAD 視窗左上角
  3. 點擊需要執行的功能按鈕(詳見下方功能列表)
  4. 執行功能後,視窗自動淡出,依提示在圖面進行選取或點擊操作
  5. 操作完成後視窗自動恢復顯示
  6. 按 Esc 或右上角關閉按鈕關閉工具箱

工具箱內容

功能 對應指令 說明
平面圖套塊重新裁切 Gz881 若套塊的裁切邊界失效,透過本功能復原裁切邊界
平面圖套塊內容重寫 Gz882 梁平面圖資料修改後,更新套塊內容以反映最新圖面
大馬配置標示 Gz890 在圖面上插入地梁大馬間距與防爆筋的配置標示圖例
梁穿孔補強 Gz891 開啟梁穿孔補強設定視窗,設置穿孔位置與補強筋配置
繪製方孔開口線 (工具箱內建功能,無獨立指令名) 在圖面上繪製梁方孔開口線(地梁檢修口或 SRC 梁機電穿孔)

功能說明補充

套塊裁切與更新

梁平面圖套塊是將施工圖嵌入平面圖的圖塊物件,裁切邊界控制顯示範圍。若梁圖修改後套塊顯示不正確:

大馬配置標示

地梁因無側模限制,通常採用大馬支撐上層筋。「大馬配置標示」(Gz890)會在圖面上插入大馬間距、防爆筋等配置的示意圖例,供現場施工人員參考。

梁穿孔補強

梁上預留管道穿孔時,需配置補強筋以彌補截面損失。「梁穿孔補強」(Gz891)會開啟獨立設定視窗,讓你設定穿孔尺寸、位置與補強筋規格後輸出配置圖。

方孔開口線

梁方孔的位置與尺寸需在圖面上標示:

「繪製方孔開口線」是工具箱內建的功能按鈕,沒有獨立的指令名可以輸入,必須從本工具箱啟動。操作方式:

  1. 執行 Gz806E 開啟梁其他工具箱,點選「繪製方孔開口線」
  2. 依提示輸入開口高度(開口的垂直尺寸,cm)
  3. 依提示輸入開口台度(開口下緣距梁底面的高度,cm)
  4. 在梁線上指定矩形的第一個角點
  5. 指定對角點,系統自動繪製方孔開口線並標註「寬x高/台度」
  6. 可重複步驟 4-5 繼續標記其他開口;完成後按 Enter 結束
🚨第一點必須落在梁線上

指定的第一個角點必須位於梁線圖層的線段(直線/弧線/複線)上,否則會出現「指定的第一點必須在有效的結構上」提示並要求重新指定。

ℹ️圓孔不走這條路徑

圓形開口不是另一個獨立指令,而是在「梁穿孔補強」(Gz891)視窗中輸入開口直徑後繪製,標註格式為「⌀直徑/台度」。方孔則是輸入高度與台度。

注意事項

💡建議

「平面圖套塊重新裁切」與「平面圖套塊內容重寫」是兩個不同的修復工具:前者修復裁切邊界失效問題,後者同步套塊圖面內容。若兩個問題同時存在,建議先執行裁切修復再執行內容重寫。

相關指令

指令 關係
Gz806 梁施工圖批量繪製,通常在 Gz806E 進行輔助修整之前執行
Gz806P 梁主筋編輯工具箱,同屬梁施工圖編輯工具箱系列,主筋與箍筋分開管理
Gz806S 梁箍馬編輯工具箱,同屬梁施工圖編輯工具箱系列,其他功能集合
