柱草圖編輯器

預覽版功能：柱草圖編輯器目前仍處於開發測試階段（Beta），部分功能按鈕可能尚未全面開放。以下說明為工具的設計理念與預期操作流程。

柱草圖編輯器是一個專為後處理微調設計的浮動輔助視窗。當自動產生的柱施工圖需要進行非標準化的調整時（例如：現場特殊情況需強制修改某根鋼筋長度、或手動指定圍束區範圍），你可以透過這個工具進行參數化的精確修改，而不必直接對 CAD 圖元做破壞性編輯。

這個工具能做什麼

柱施工圖由自動繪圖程序產生後，有時需要因應個案條件進行人工微調。草圖編輯器共有七個摺疊區塊，其中六個可用：

• 修改「號數」：只改主筋或箍繫的號數，不動其他屬性
• 修改「升高」：修改主筋在樓層內的垂直位置（整體抬高或僅調整底部）
• 修改「主筋長度」：強制指定切料長度，或對現有長度增減差異值
• 修改「數量」：修正料單中主筋與箍繫筋的統計數量
• 修改「料型」：調整主筋端部收頭方式或箍筋閉合形式
• 修改「斷面」：圈選柱豆圖單元框，更新柱斷面圖塊

第七個區塊「修改『升位標尺』」的按鈕目前都還沒有實作——詳見下方說明。

介面功能說明

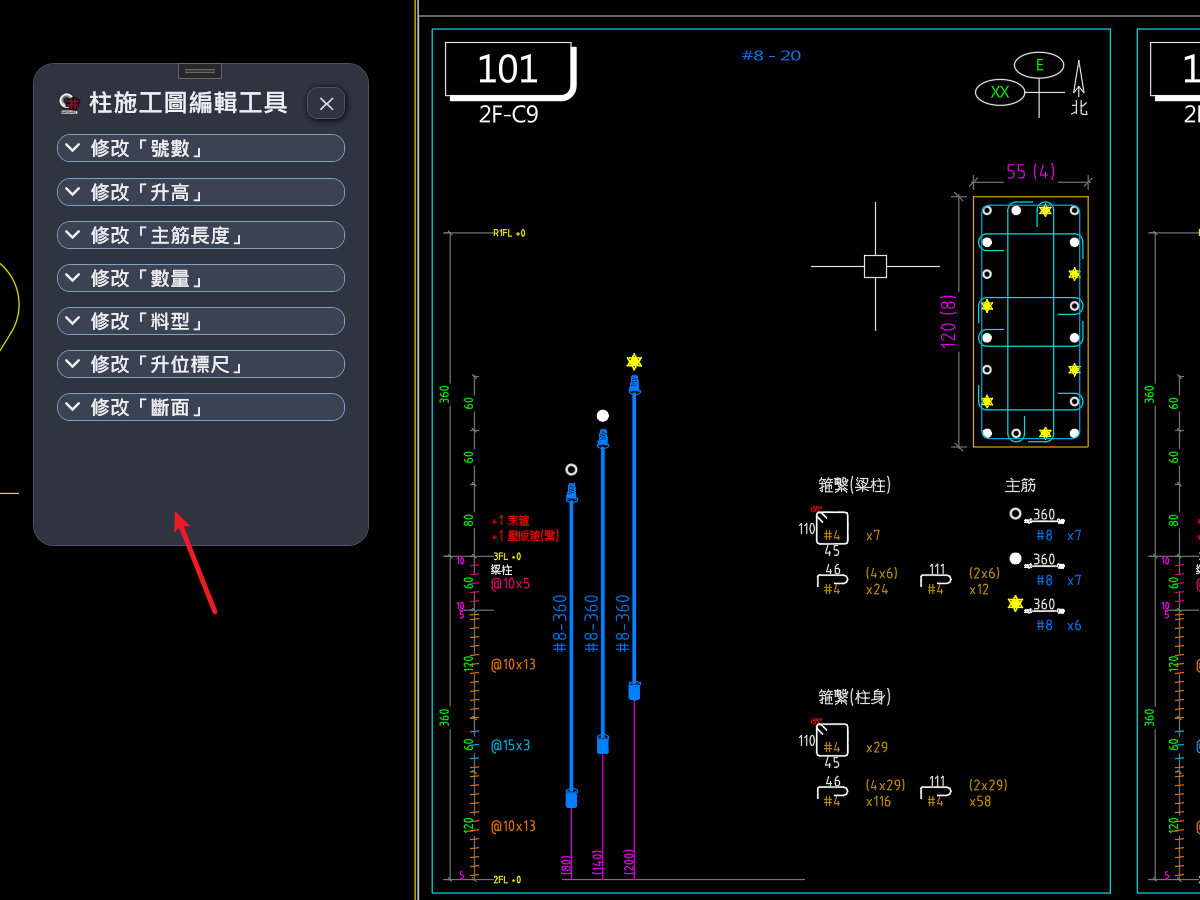

介面採用摺疊式選單設計，依圖元屬性分類管理，與柱斷面編輯工具的操作風格一致。 共有七個區塊：修改「號數」／「升高」／「主筋長度」／「數量」／「料型」／ 「升位標尺」／「斷面」。

修改「號數」

只改號數，不動其他屬性：

修改「升高」

用於調整主筋在該樓層內的垂直位置。

修改「主筋長度」

直接干預系統計算出的切料長度，適合需要使用定尺鋼筋或現場長度有特殊限制的情況。

修改「數量」

修改「料型」

變更鋼筋的加工形狀與端部處理方式。

修改「升位標尺」（尚未開放）

視窗裡有一個「修改『升位標尺』」摺疊區，展開後可以看到四顆按鈕：

操作流程

草圖編輯器設計為「常駐輔助」模式，不需要反覆開關視窗。

1. 呼叫指令，開啟草圖編輯器浮動視窗
2. 在 CAD 圖面上點選你要修改的施工圖物件（主筋圖塊、升位標尺等）
3. 在工具視窗中點擊對應的修改按鈕，輸入數值或選擇模式
4. 系統立即重繪該部分圖元，並同步更新關聯的料單數據

適合使用的情境

注意事項

• 草圖編輯器的修改屬於覆蓋性調整，不會回寫至參數資料庫，若後續重新執行繪圖指令，這些手動修改可能被覆蓋
• 修改「數量」只影響料單，若需圖面同步呈現請另行處理
• 「修改『升位標尺』」區塊尚未實作，按了不會有反應——不要把它算進可用功能

相關功能
