第一次使用的建議流程

這份頁面說明你第一次拿到 Grebarz 授權後，從零開始到產出第一張施工圖的完整建議路徑。按照這個順序操作，可以避免大多數新手會踩到的坑。

整體流程概覽

Grebarz 的作業邏輯是「先準備好資料，再讓程式幫你畫圖」。整個流程分為四個階段：

專案設定 → 圖面準備 → 元件識別與配筋 → 輸出

每個階段都有對應的指令群，跳過任何一個步驟直接往後操作，通常會遇到參數缺漏或圖層異常的問題。

開始之前：把圖檔放進正確的資料夾

這是新手第一個、也是最容易踩的坑。 Grebarz 的設定不是存在 CAD 裡，而是存在專案資料夾中一個叫 02_參數 的目錄。程式找不到它，GzPJ 的分頁會直接變灰、點不動，還會提示「功能被禁用: 請確保檔案在環境內！」。

正確的擺法是這樣：

你的案名/
├── 00_收件/          ← 業主／技師給的原始圖放這
├── 01_發件/
├── 02_參數/          ← 設定的家（一開始是空的，不用管它）
├── 03_柱圖/          ← 你的作業圖檔放這一層
├── 04_梁圖/
├── 05_版圖/
├── 06_牆圖/
└── 07_雜項/

三個容易搞錯的地方：

• 圖檔不能和 02_參數 同一層——要放進 03_柱圖 這類子資料夾。程式是從圖檔所在資料夾的上一層往上找 02_參數
• 圖檔要先存檔——沒存過的新圖，程式無從得知它在哪，一樣判定為不在環境內
• 02_參數 一開始是空的是正常的，設定檔會隨你操作自動產生，不需要事先準備

沒有這套資料夾的話：安裝時勾選過「環境專案範例」的話桌面就有一份，複製改名即可；沒有的話自己建這 10 個空資料夾效果完全相同。

詳細說明與疑難排解 → GzPJ 專案設置

第一步：設定專案參數（GzPJ）

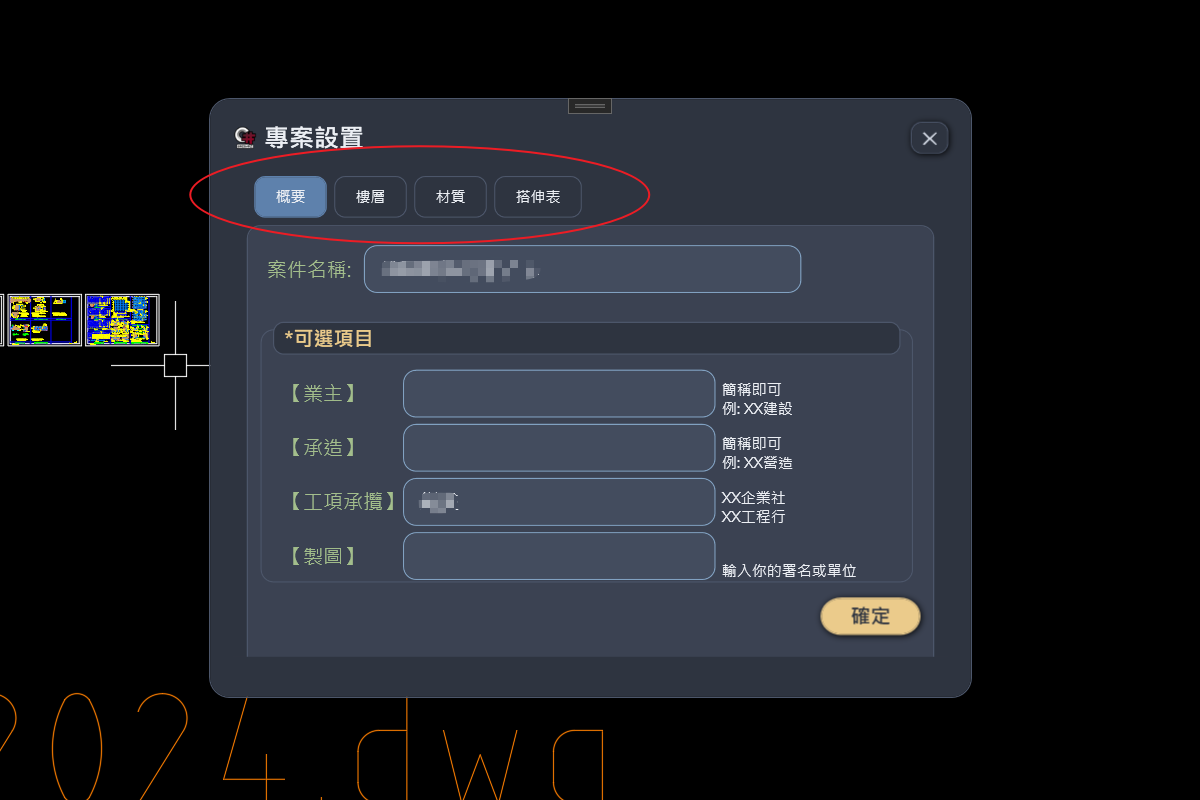

在畫任何東西之前，先執行 GzPJ 開啟專案設定視窗。

這個視窗有四個分頁，依序是整個專案的共用規則：

第二步：匯入並整理結構圖（Gz200、GzTD）

匯入結構圖

Gz200 是批量匯入工具：加入業主或結構技師給的多個圖檔、設置排列方向，一次全部匯入模型空間並依方向排開。它只負責把圖搬進來排好，圖層的事留給下一步。

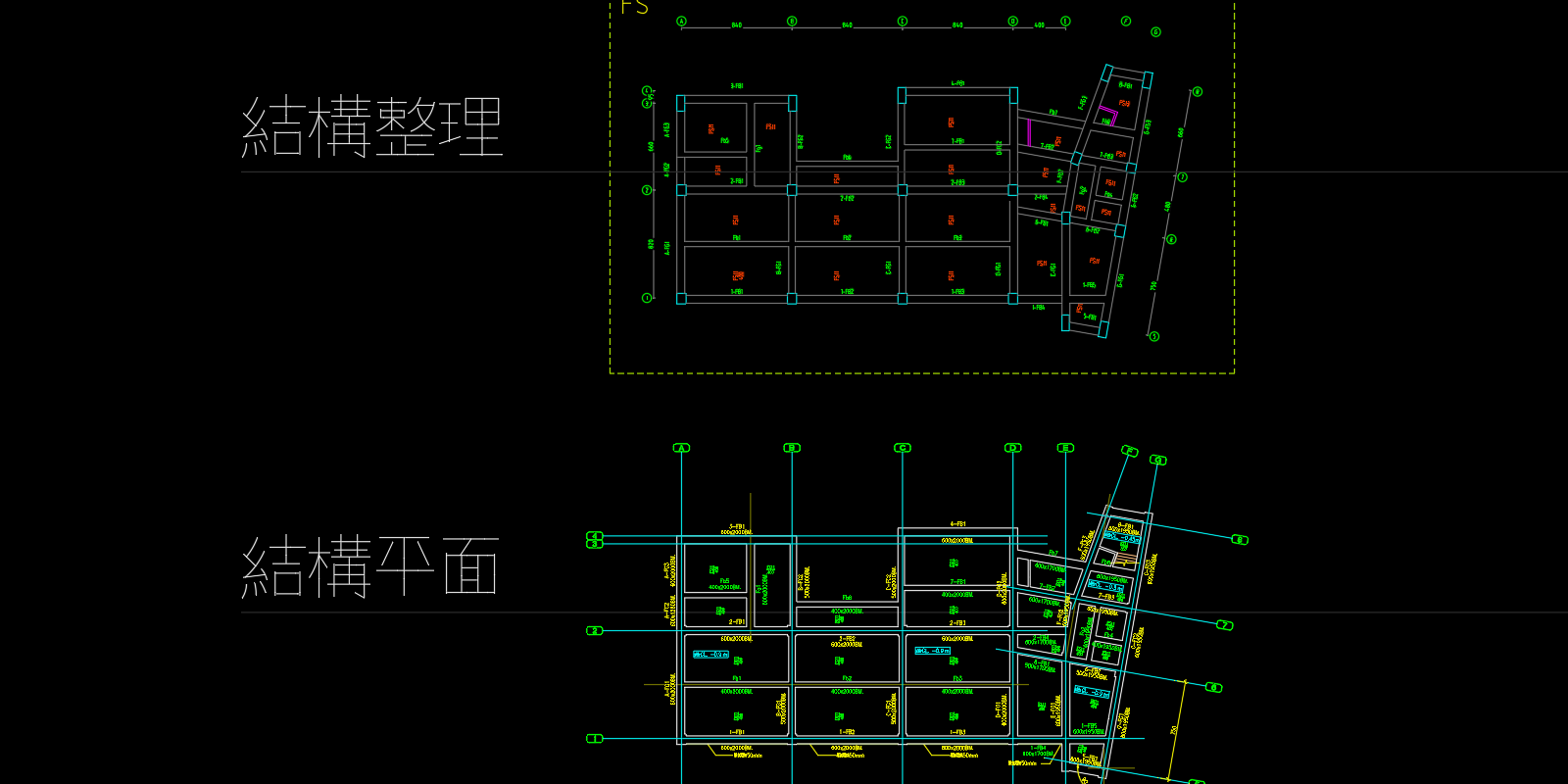

清理圖層（GzTD）

執行 GzTD 開啟清圖系統面板，把原始結構圖整理成 Grebarz 認得的樣子。面板上是七個依序進行的功能：

其中**第 3 步「構件定義」**就是把結構圖上的線條指定成 Grebarz 的識別圖層（軸線、柱線、梁線等），這是後續所有識別指令的基礎。

分圖（Gz207）

清圖系統的第 6 步「構件分圖」也可以用 Gz207 單獨叫出來。它會先跳出「工作底圖布局」視窗，讓你決定柱、梁、版、牆四個工作底圖各自要納入哪些元素——紅色打星號的是必備元素，不能改動，其餘可依需求自由勾選。按下「開始分圖」後圈選所有樓層範圍副本圖，分圖才會執行。

第三步：元件識別與配筋設定

這個階段依元件類型分別操作。建議先從梁系統開始，原因在後面說明。

梁系統（建議先做）

柱系統（梁完成後再做）

版系統

先識別或設定版的範圍，配置鋼筋參數後產生版配筋圖。

牆系統

牆系統操作模式與版系統類似：設定元件範圍後配置鋼筋參數、產生配筋圖。牆系統的開口（門窗）資料需要額外輸入，建議準備好建築圖後再操作。

為什麼建議「先梁後柱」？

這不只是習慣問題，程式裡有一條實際的資料相依鏈：

梁平面圖的「梁柱參數塊」（Grebarz_梁柱深度 圖層）
        ↓  柱高程來源
柱平面：定義柱台號與高程（Gz7051 定義柱台號 / Gz7052 設置柱高參數塊）
        ↓
柱豆規劃圖 → 柱施工圖

柱平面在為每個柱序號寫入高程時，會去該柱柱線的範圍內找梁柱參數塊，讀出各樓層的梁深與頭部高程。這份資料不存在，柱的高程就算不出來，後面的柱豆規劃圖與柱施工圖自然也拿不到正確資料。

但它不會直接中止。 缺少參數塊時程式的實際反應是：

所以「先梁後柱」的代價不是報錯，而是你會做出一批紅色的柱，然後回頭補梁。先把梁的高程與尺寸確認清楚，柱這邊就能直接引用正確資料。

第四步：輸出

圖面確認完成後：

新手常見錯誤整理

以下是第一次使用時最容易遇到的問題：

1. 執行 GzPJ 後直接關閉視窗，沒有確認各項參數 沒有「系統預設值」可以沿用——沒設定就是沒有資料。 樓層與材質分頁不按存檔就不會產生對應的設定檔，後續指令讀不到會提示缺參數。

搭伸表更需要留意：首次進入該分頁時系統確實會自動建立檔案，但裡面每一筆搭接與延伸長度都是 0。不去設定就等於照 0 畫下去——圖畫得出來、看起來也正常，數值卻全錯。這種錯不會跳任何警告，只能靠自己檢查。

2. 清圖不完整就跑識別 識別指令是根據特定圖層的線條來判斷元件位置。如果結構圖的線條還在原始圖層（不是 Grebarz 期待的圖層），識別會失敗或產生錯誤的元件資料。

3. 梁施工圖指令選錯東西，會有兩種完全不同的反應 以 Gz8100（梁筋自動搭接）為例，它一開始就要你圈選「梁台繪圖框」：

• 直接按 Enter 不選 → 指令靜靜結束，什麼都不會發生
• 選了東西，但裡面一個梁台繪圖框都沒有 → 跳出錯誤視窗「未選取梁台繪圖框」並中止
• 繪圖框有了，但抓不到樓層 → 在該繪圖框中央插入一個警示圖塊，文字寫「獲取樓層失敗」，然後跳過這一框繼續處理下一框

第三種最容易漏掉：指令跑完看起來很正常，警示是留在圖面上的，不會跳視窗提醒你。

4. 修改 GzPJ 後沒有重新執行相關指令 GzPJ 的修改不會自動更新已生成的圖面。如果中途調整了搭接規則，需要對已完成的元件重新執行繪圖指令。

5. 圖層被鎖定無法選取物件 如果你曾執行 Gz324 手動鎖定某些圖層，該圖層上的物件就會無法選取。圖層鎖定不會在指令結束後自動解除，需要執行 Gz324Q 來解鎖全部圖層。

建議的學習順序

學習順序同時也是建議的做圖順序。如果你是第一次接觸 Grebarz，建議依照以下順序逐步熟悉：

1. 梁系統（優先）：先完整跑一遍梁系統（從識別配筋表、整理平面資料，到產出施工圖），了解「識別 → 參數設定 → 產圖」的基本節奏。梁平面完成後才會有梁柱參數塊，柱那邊的高程才算得出來。
2. 柱系統：梁平面完成後再做柱系統。柱平面在寫入高程時要讀梁柱參數塊，順序正確才能避免整批柱變紅、回頭重來。
3. 版系統：主要流程熟悉後再探索。
4. 牆系統：版系統之後，需要準備好建築圖的開口資料。

每個系統都有對應的詳細說明頁面，遇到特定功能不熟悉時可以參考：

• 梁系統識別：梁配筋識別
• 梁系統平面：梁平面系統概覽
• 梁施工圖繪製：梁施工圖自動繪製
• 柱系統識別：柱配筋識別
• 柱接續規劃：柱接續方式規劃
• 柱施工圖建立：柱施工圖建立
• 版系統總覽：版系統總覽
• 牆系統總覽：牆系統總覽
• 安裝與授權問題：安裝常見問題
