柱施工圖建立

完成柱豆規劃後，執行此流程可一鍵產生完整的柱施工圖，涵蓋立面升位圖、橫斷面詳圖與鋼筋料單，直接供現場施工使用。

這個功能能做什麼

柱施工圖是 Grebarz 柱系統的最終產出。當你完成了配筋識別與柱豆規劃之後，系統已掌握所有結構數據，只需圈選平面圖上的柱序號並指定插入點，就能自動繪製出立面升位圖、斷面配筋詳圖與逐支鋼筋料單。

產出圖面符合現場施工標準，可直接用於備料與施工作業。

前置準備

在執行施工圖繪製前，請確認以下三件事均已完成：

操作步驟

1. 輸入指令 Gz706 並按 Enter。
2. 系統提示時，在平面圖上框選單一樓層的柱序號圖塊。建議一次框選同一樓層的所有柱子，批次繪製效率最高。
3. 點擊空白區域指定施工圖的插入起始點（圖面左下角位置）。
4. 系統顯示進度條，依序分析每根柱子的參數並自動繪製，完成後進度視窗關閉。

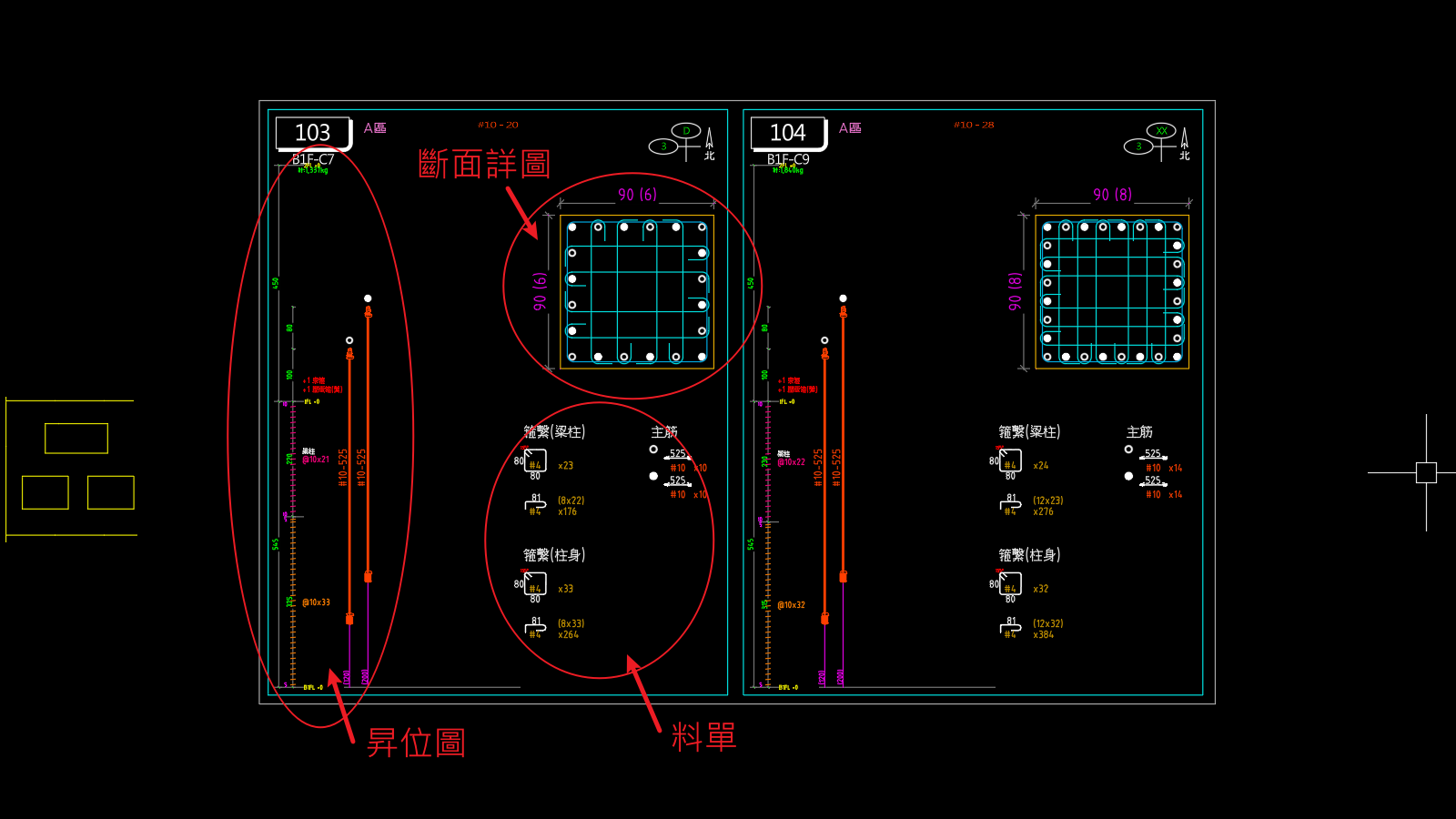

施工圖包含哪些內容

立面升位圖

立面升位圖是施工圖的核心，展示柱在該樓層的垂直向配筋變化：

• 主筋升位：依據單層或雙層續接設定，精確計算每支主筋的底部高程、頂部高程與長度。若採用雙層續接，系統自動計算高筋與低筋的錯層位置（Stagger），並依邊柱或降板情況調整延伸長度。
• 箍筋分佈：依規範自動計算圍束區（柱頂、柱底）與一般區（中間段）的範圍，繪製箍筋示意線並標註間距。
• 搭接或續接器位置：明確標示鋼筋搭接區間或續接器（Coupler）所在位置，供施工確認。

橫斷面詳圖

立面圖下方附有斷面配筋詳圖：

• 主筋排列：真實呈現該樓層斷面的主筋位置與數量。
• 箍繫筋配置：依柱豆規劃結果，繪製內外箍筋與繫筋，並標示彎鉤角度（90 度或 135 度）。
• 尺寸標註：自動標出柱寬、柱深與主筋間距。

鋼筋料單

每張施工圖右側附有完整料單，分為三段：

圖框自動選擇

系統依柱高度與配筋複雜度自動選用合適圖框，你不需要手動選擇：

雙層續接的自動計算

Grebarz 的強項之一是處理雙層續接邏輯，你無需手算每支鋼筋長度：

• 起始層自動判斷：當樓層從單層續接轉換為雙層續接時（例如 B1 → 1F），系統自動計算高低筋的差值，分別延伸到本層頂與跨層。
• 自動升位演算：依實際樓高自動推算各支主筋的最佳長度與斷點，在符合法規搭接長度的前提下盡量減少餘料浪費。
• 錯層彈性設定：錯開高度在柱參數裡以下拉選單指定（1、2、4、5、6、10、15、20、30、40、50、55、60、65、70、75、80、85、90 cm 等固定級距，另有「不錯開」），邊柱可另外設定。

常見問題

為什麼產生的施工圖是空的，或只有圖框？

通常是因為系統找不到對應的柱豆規劃資料。請確認你已完成規劃並成功儲存。同時確認平面圖上的柱編號文字圖層是否正確，圖層錯誤會導致找不到柱序號。

柱子被畫在比較大的圖框裡，是怎麼決定的？

圖框尺寸只看一個數字：該柱「當層高 + 上一層高 + 再上一層高」的累計值（缺值視為 0）。依這個累計值分三級：

所以想改變圖框等級，要檢查的是樓層高度設定，不是主筋長度——主筋長度目前不參與這個判定。

同一張圖紙上若右圖比左圖大，系統會把右圖推到下一張，避免大小框混排。

施工圖上的箍筋間距與我想要的不同？

圍束區範圍由柱參數的「圍束區認定」決定，共三個選項：

要調整就改這個選項；間距本身則在箍筋參數各段分別設定。
