使用情境：異形柱箍繫筋自動配置出圖

梯型、平行四邊形、缺角這類尺寸寫不成「寬×高」的柱子，箍筋展開長與斷面幾何全部自動處理；唯一需要人工的是內部繫筋身長，用一道專門的覆蓋介面逐支指定即可。

異形柱難在哪

異形柱的麻煩不在「畫」，在「算」，而且是兩個性質完全不同的問題：

箍筋展開長 —— 算得出來，但公式跟矩形柱不一樣。 矩形柱的箍筋長度可以從斷面寬高直接推，異形柱得沿著實際輪廓繞一圈。這部分系統全自動。

內部繫筋身長 —— 算不出來。 梯型的上下寬不同、平行四邊形的邊是斜的，同一根柱裡不同位置的繫筋，兩端距離就不一樣——沒有一組寬高能套用到全部。矩形柱那套「量測後無條件進位、再加身長外加值」在這裡不可靠。

所以這個流程的重點不是「全自動」，而是：系統把算得出來的部分做完，算不出來的那一項給你一個乾淨、可回頭修改、不污染出圖的人工介面。

完整流程概覽

操作流程

第一步：識別柱配筋表

執行 Gz701 框選柱配筋表。

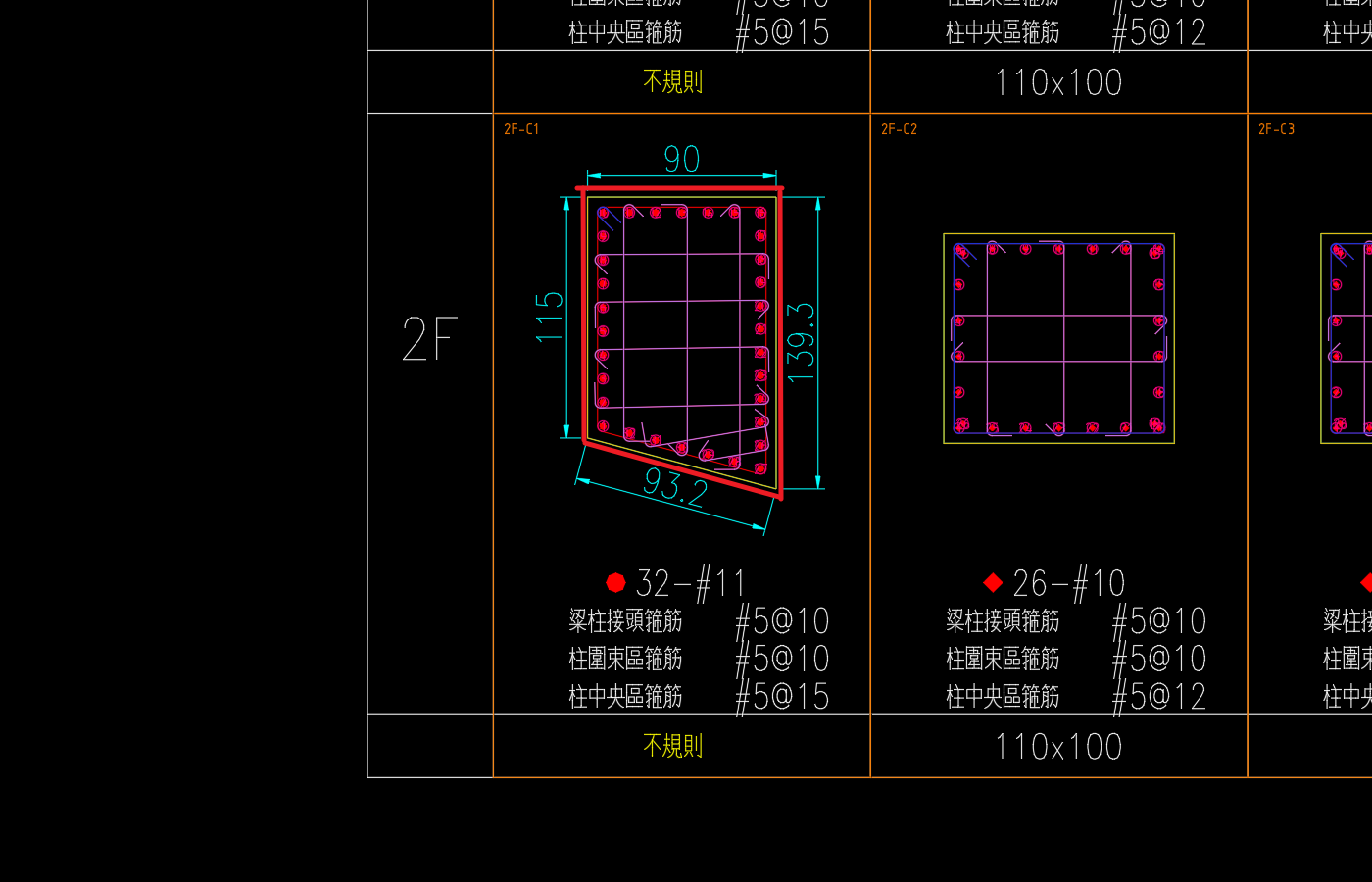

判定依據是尺寸文字，不是形狀。 系統讀該格的尺寸文字，只要不是矩形或圓形格式就歸為異形柱：

那四個關鍵字是部分比對——「斷面不規則」「尺寸詳右圖」「詳標示如圖」「異形斷面」都算數，不必寫成固定格式，原圖怎麼註記通常就能直接用。

這其實反映了配筋圖本來的畫法：梯型、平行四邊形這類斷面一組寬高說不清楚，結構圖上通常不寫尺寸文字，而是直接在斷面圖上用尺寸標注（DIM）標各段長度，格子裡改填「詳標示」之類的註記。系統讀到那個註記，就知道要走異形柱這條路。

判定為異形後，系統改用另一套斷面搜尋規則：

• 不再用尺寸文字反推面積去比對，直接以圖面上實際畫出的閉合輪廓為準
• 橢圓物件同樣支援
• 斷面尺寸欄位記為「異形」，同時把**輪廓的每一個頂點（相對於斷面中心的位移）**一併存起來

那組頂點座標是後面所有計算的基礎——箍筋要繞多長、內縮多少、出圖畫成什麼形狀，全都從它推。所以圖面上的斷面輪廓必須是閉合聚合線且畫得正確，這一步抓錯，後面全錯。

第二步：繪製柱豆規劃圖

執行 Gz702，指定繪圖左下起點，系統產出全棟柱豆規劃圖。異形柱在這一步與一般柱沒有差別。

第三步：逐支指定繫筋身長

這是異形柱必經的步驟，也是這個流程真正的關鍵。

執行 Gz70471：

1. 輸入該批繫筋的身長（cm）
2. 圈選要套用的繫筋線，可一次圈多支
3. 系統在每支繫筋線的中點標上該數字

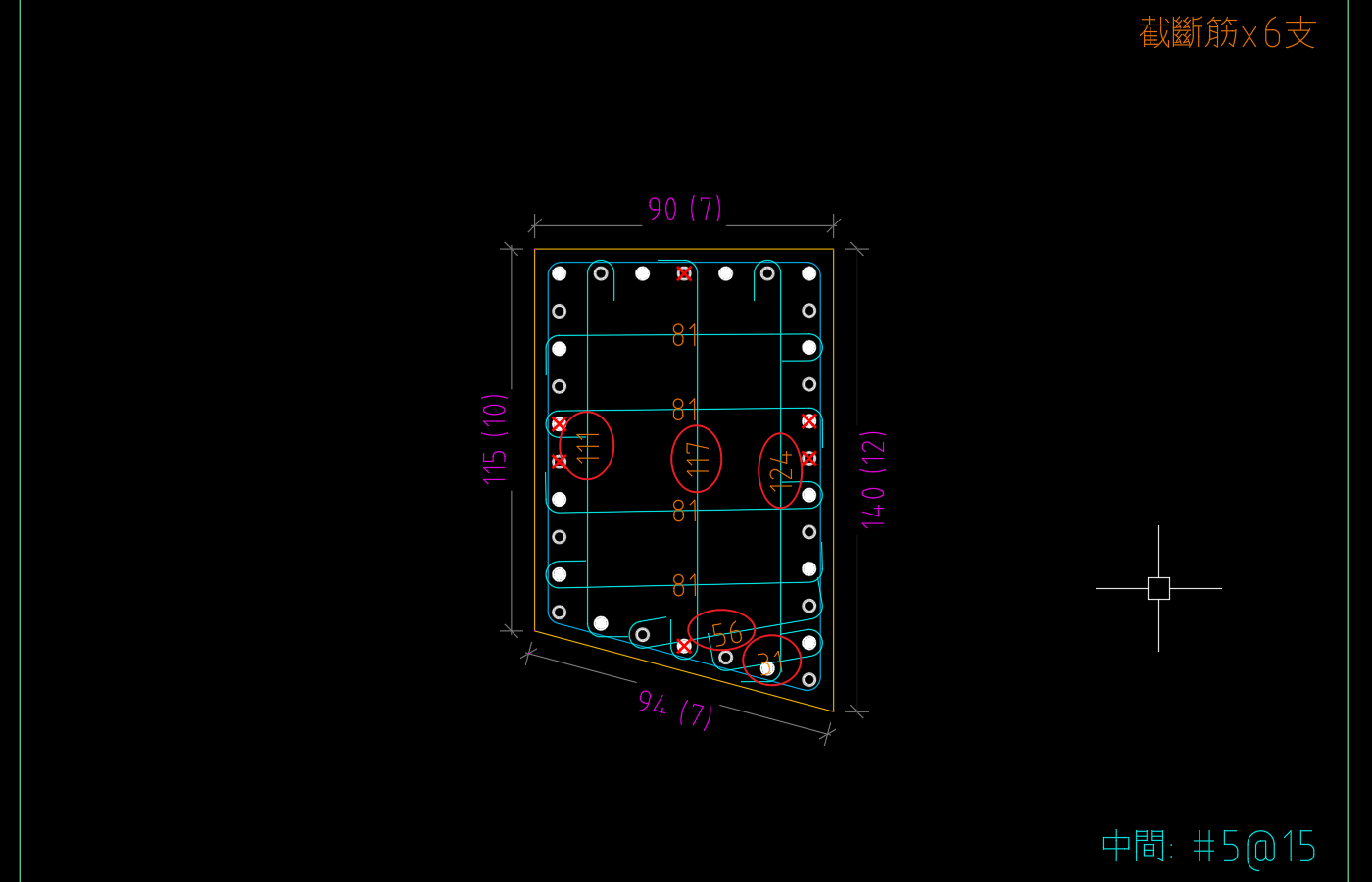

4. 換一個身長再圈下一批，重複到全部指定完

指令會記住上次輸入的數值，同一個身長連續套用時不必重打。已經有覆蓋值的繫筋再次圈選，數字會被更新而不是疊加。

第四步：建置柱豆資料庫

執行 Gz702S，圈選柱豆圖外框架線。系統在這一步完成三件事：

收下繫筋覆蓋值。 只採用位於斷面圖塊邊界內的覆蓋數字，再依位置配對到最近的那支繫筋——所以標注要落在對應繫筋附近，不要放到斷面外。

決定每支繫筋的身長。 有覆蓋值就直接採用；沒有覆蓋值的才走一般柱的自動路徑（量測值無條件進位，再加上「繫筋身長外加」參數）。兩種來源可以在同一根柱裡並存。

算箍筋展開長。 異形柱箍筋長度 = 斷面輪廓內縮箍筋保護層後的周長 ＋ 兩端彎鉤長。柱身區與梁柱接頭區若箍筋規格不同，兩區分開各算一次。內縮量取自「箍筋保護層」參數，依箍筋號數大小分流。

若之後只想重建某幾根柱，用 Gz702SS 圈選目標柱單元框即可，繫筋覆蓋值不會因為局部重建而遺失。

第五步：產出柱施工圖

單樓層：執行 Gz706，圈選該樓層的柱序號圖塊，指定施工圖左下插入點。

整棟批量：執行 Gz706X，圈選多個樓層範圍框，系統依樓層順序自動排版。

出圖當下系統會即時處理：

• 箍筋展開長重新計算一次，避免沿用到舊資料

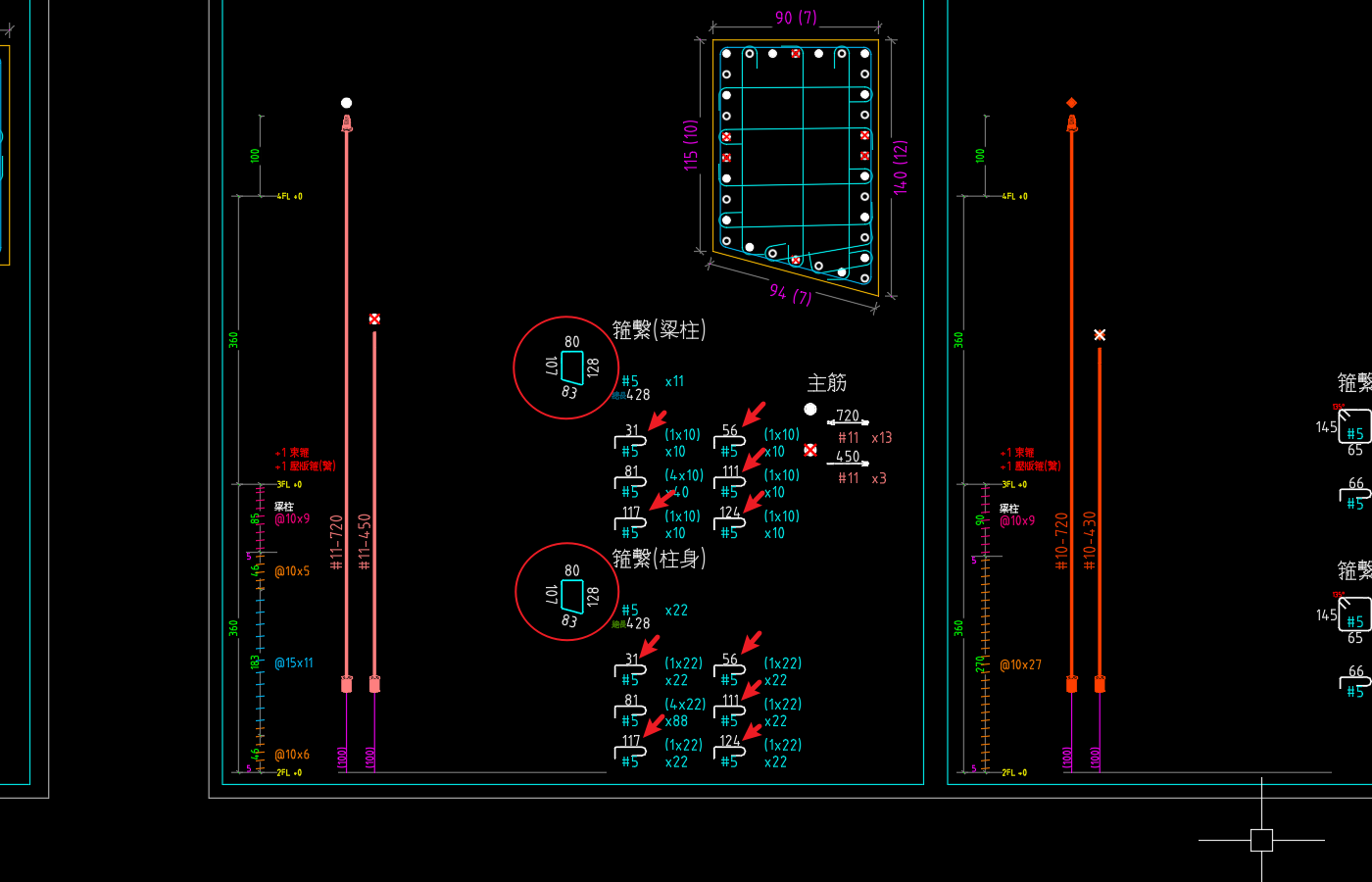

• 依斷面輪廓現場生成箍型幾何圖塊，畫在料單項目旁邊。異形柱的箍筋在料單上歸類為特殊形料型（料碼 sp），這個料型本身沒有預設圖形，所以幾何是出圖時才依這根柱的實際輪廓產生的
• 縮柱時的束箍改以上方樓層斷面為準，確保束箍形狀與它實際要束的那一段對得上
• 繫筋清單直接列出第三步指定的身長

注意事項

• 繫筋覆蓋標注要落在斷面圖塊範圍內，且靠近它要覆蓋的那支繫筋——系統是依位置配對的
• 沒有指定覆蓋值的繫筋不會出錯，只是會走一般柱的自動計算；異形柱建議全部指定
• 箍筋展開長採「內縮輪廓周長 ＋ 兩端彎鉤」，與現場實際彎折方式一致，可直接送料
