使用情境：梁施工圖全流程自動出圖

從整理好的梁平面資料出發，在同一天內完成全棟所有樓層的梁隆起施工圖，搭接位置、長度標註、箍筋數量全部自動到位。

這個情境適合誰

負責大型專案（高層、大面積）梁配筋製圖的工程師，尤其是每次出圖都要面對大量重複操作的人。如果你曾經為了一棟 10 層、每層 50 支梁的案子花上 3 到 5 天手工出圖，這個流程就是為你設計的。

以前是怎麼做的

在沒有自動化工具之前，梁施工圖是純手工流程：

• 一支梁一支梁逐一執行繪圖，光是出圖就要好幾天
• 搭接位置要對照規範自行計算——上層筋在哪搭、下層筋離支承多遠，一根一根算
• 算完還要手動斷線、逐個標數字
• 梁位偏心、梁寬有變、菜刀梁、箍筋過高這類特殊情況，完全靠自己眼力去發現，容易遺漏

10 層樓、每層 50 支梁的案子，出圖加搭接往往需要 3 到 5 個工作天。

完整流程概覽

Grebarz 的梁施工圖流程分為四個階段：批量出圖 → 自動搭接 → 箍筋更新 → 局部修改。前三個階段都可以框選全棟一次執行，最後的局部修改只在設計變更時才需要動到。

操作流程

第一步：批量繪製全棟施工圖

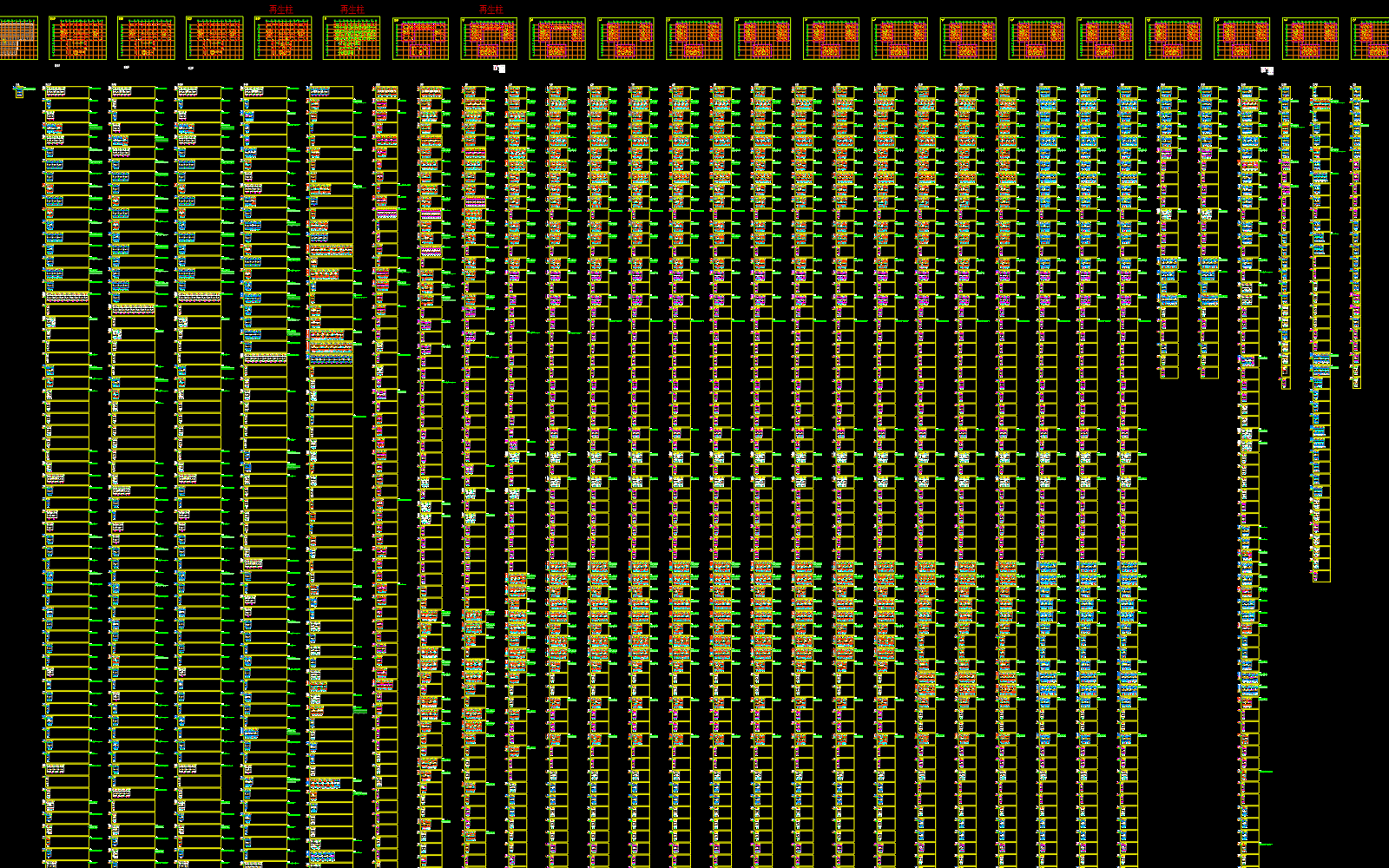

執行 Gz806，框選所有樓層的範圍框後確認。系統會自動識別每一層的梁台序列，批量生成全棟的施工圖框架。

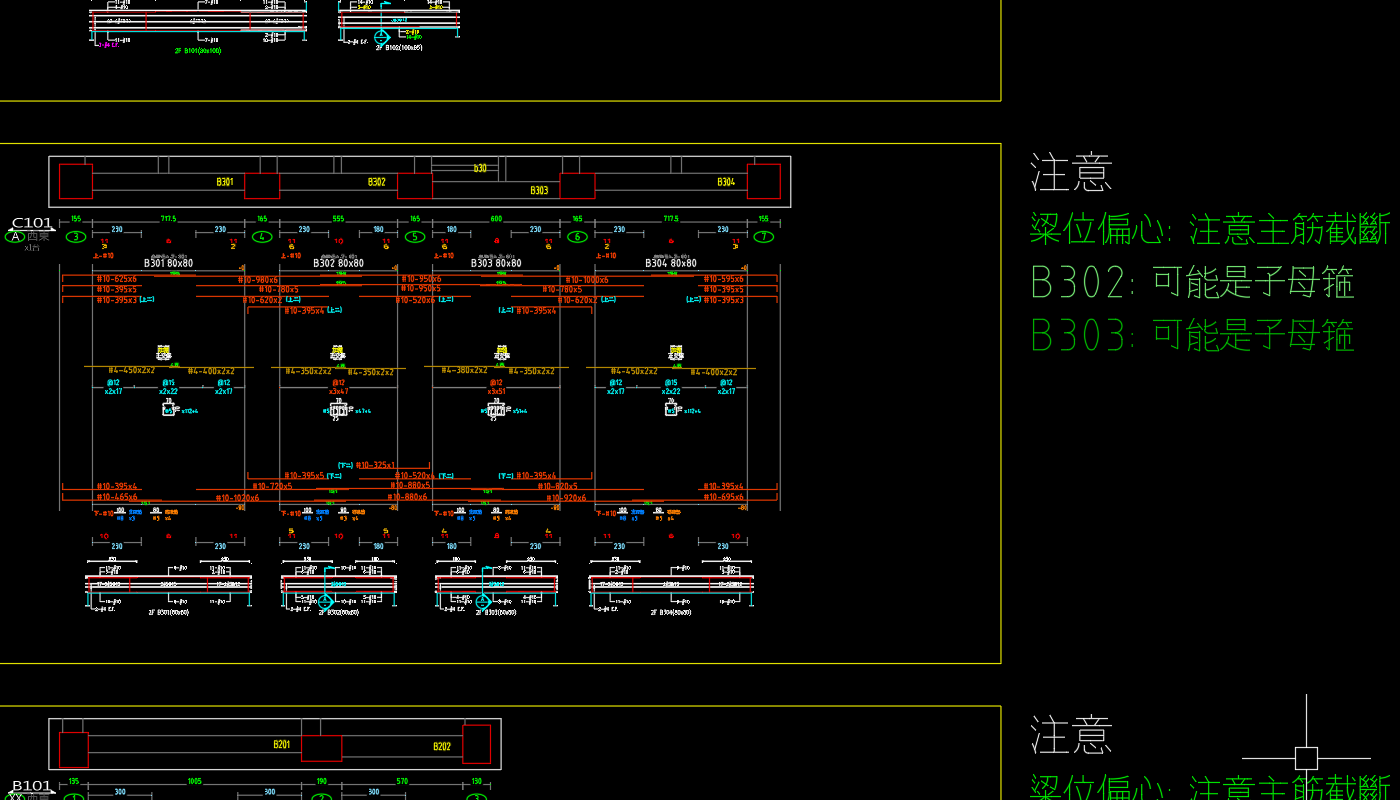

在生成的同時，系統會自動分析每個梁台，在施工圖旁列出一組標題為「注意」的提示，共 15 種。常見的幾條：

這些提示讓你在後續調整時能快速定位要留意的位置，不需要逐支目視確認。完整 15 種與觸發條件見 梁施工圖批量出圖。

另有一類紅色雲型線的警示圖塊（如 {梁號} 缺配筋、沒有對應的序號線！），代表資料真的有缺、該梁台畫不完整——那不是複核，是一定要回頭補的。

第二步：執行全棟自動搭接

框選所有梁圖框，執行 Gz8100。系統依據結構規範自動判斷每支梁的上層筋與下層筋的搭接位置，並同步完成：

• 在搭接點把筋線斷成兩段
• 在斷點旁標上搭接長度（角度跟隨筋線，上下層分開避讓）

一次操作處理整棟所有搭接點，不需要逐支手動對照規範計算。

第三步：更新箍筋數量

執行 Gz848，點選要更新的箍筋圖塊，再圈選對應的箍筋標註，系統依段長與間距重新計算並更新圖塊上的數量標示，確保搭接調整後的箍筋配置與最新的梁段長度一致。

第四步：局部修改（有設計變更時）

如果只有少數幾支梁的設計有變更，不需要重跑全棟。執行 Gz8061 選取該支梁重新繪製，只影響該支梁，其他梁的圖面不受干擾。

實際節省多少時間

以 10 層樓、每層 50 支梁的案子為例：

幾個值得注意的地方

• 批量出圖的順序：建議先框選全部範圍框執行 Gz806，確認圖框生成無誤後，再框選全部圖框執行 Gz8100 搭接。分開操作比較容易確認每個階段的結果。

• 局部修改的時機：Gz8061 適合用在設計變更後只需重跑特定梁的情況。若整層的梁都有大幅修改，重跑整層的 Gz806 再接 Gz8100 通常更有效率。

• 三類提示要分開處理：

  1. Gz806 圖旁的**「注意」清單**——提醒你確認設計合理性，不代表圖面有錯，可依判斷保留或忽略
  2. Gz806 的警示圖塊（{梁號} 缺配筋、沒有對應的序號線！ 等）——資料有缺、圖沒畫完整，一定要回頭補
  3. Gz8100 搭接後的警示圖塊（菜刀梁不支援自動搭接、偏心梁: 腰筋不處理自動搭接 等）——那一段搭接沒畫出來，要人工補畫

  ⚠️ 第 3 類與第 1 類有同名詞（菜刀梁、偏心），但講的是不同事：第 1 類是「請複核」，第 3 類是「系統沒做」。

涉及的指令

常見問題
