使用情境：梁施工圖批量出圖 — 全棟一次完成

梁平面整理完成後，框選全棟樓層範圍，系統自動逐層掃描所有梁台、依序產出施工圖，並在需要留意的位置標上提示，讓你一次完成過去需要逐支手動執行的重複作業。

這個流程解決什麼問題

傳統出梁施工圖的方式，必須逐支梁台手動執行繪圖指令，一個中型專案動輒幾十支梁台、十幾個樓層，光是執行指令的時間就要耗掉半天到數天。加上偏心位置、菜刀梁等異常狀況，要靠製圖者自己盯圖判斷，很容易遺漏。

使用 Gz806，你只需要把所有樓層的範圍框一起框選起來，指定第一張圖放在哪裡，系統就會自動掃描每個樓層、每一支梁台，依序把施工圖全部生成出來，並在有問題的地方打上警告標示，提醒後續需要人工複核的位置。

適合什麼時候使用

時機 說明
梁平面整理完成後，首次量產出圖 梁區域定義、高程資料、配筋識別都確認無誤後，執行 Gz806 一次產出全棟施工圖
大型或高樓專案，梁台數量多 每個樓層有大量梁台時，批量模式節省的時間最為明顯
全棟施工圖需要整批更新時 專案參數大幅異動後，重新執行 Gz806 可以全部重新產圖
💡單支修改用 Gz8061

如果只有個別梁台需要重繪（例如修改後更新），改用 Gz8061（自由選取模式），不需要跑整個批量流程。

前置條件

執行 Gz806 之前，請確認下列工作已完成：

  1. 梁平面圖整理完成 — 所有梁台的區域框與高程資料已標記在圖面上
  2. 配筋識別資料確認 — 梁識別已執行，配筋資料無誤
  3. 專案參數設定完成 — 搭接長度、材料規格等基本參數已在專案設定中配置好
  4. 梁參數已設定並儲存 — 在 GzB「梁圖系統」的「參數設置」分頁完成設定並儲存過。這是梁系統獨立於專案設定之外的另一份設定，兩者不是同一件事；若還沒做過，執行 Gz806 或 Gz8061 時系統會直接跳出對話框引導你前往設定，不會靜默失敗

如果專案參數或配筋資料尚未設定，系統在執行時會出現載入失敗提示，需要先回頭補齊這些資料再繼續。

操作流程

第一步：執行 Gz806 並確認是否重載梁參數

在指令列輸入 Gz806 並按 Enter，或在梁系統工具選單中點選「批量繪製」。

系統會先詢問是否要重新載入梁參數。如果這次是首次執行，或參數有更新過，選「是」；如果參數沒有異動，選「否」可以節省載入時間。

選擇後，系統開始在背景載入施工圖素材庫、配筋資料與樓層設定，畫面上會顯示進度條，讓你知道目前進行到哪個階段。

第二步：框選樓層範圍框

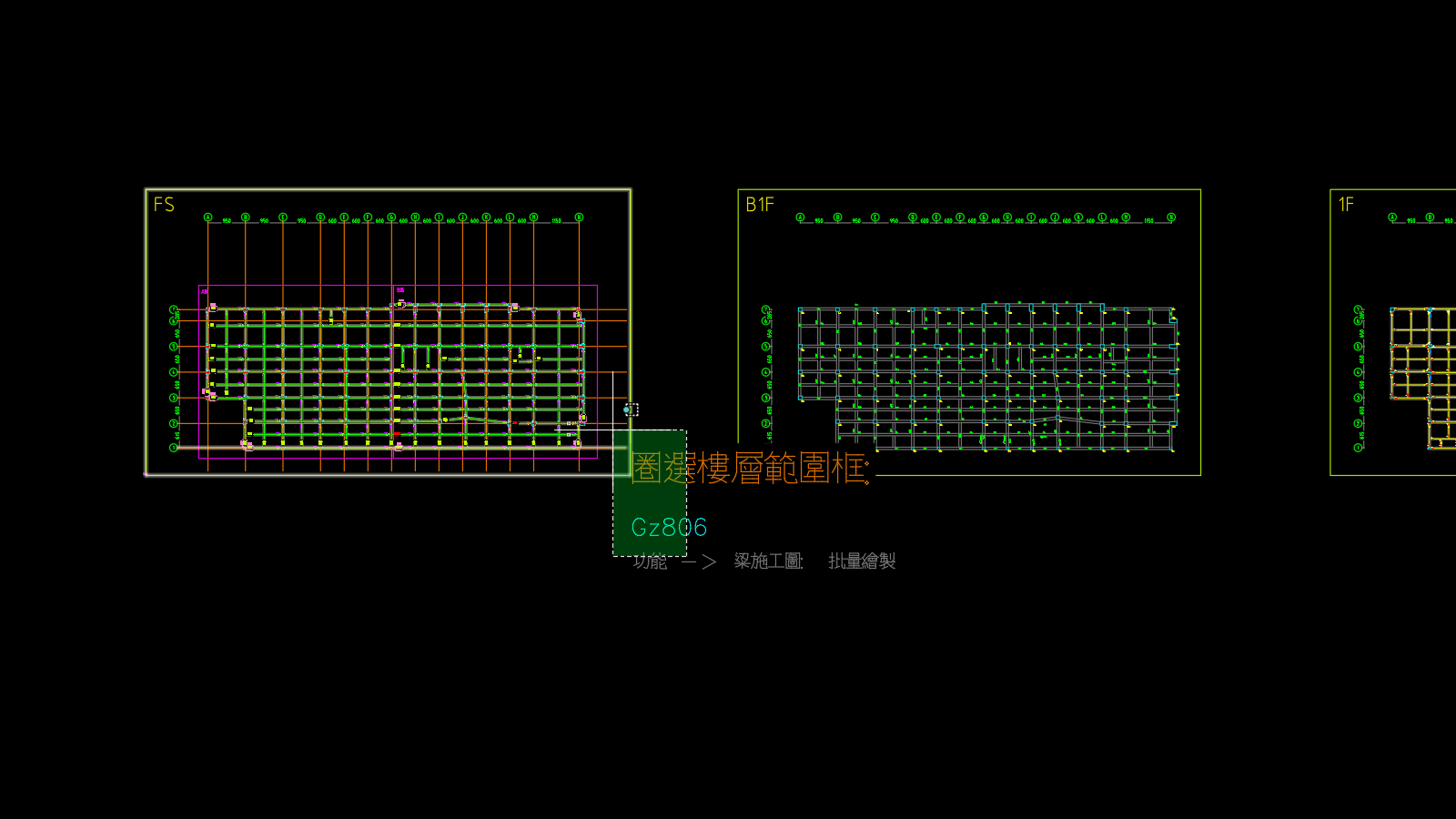

框選樓層範圍框，PMH 提示文字可見

進度條結束後，系統進入互動模式，命令列提示你「圈選樓層範圍框」。

用框選方式把你要出圖的所有樓層範圍框一起框起來。範圍框是在梁平面整理階段就已經在圖面上標記好的矩形邊界，每個框對應一個樓層。

你可以一次框選所有樓層，也可以只框選部分樓層（例如只更新特定幾層）。框選完成後按 Enter 確認。

第三步：等待系統自動產圖

確認框選後，系統開始逐層處理。對每個樓層，系統會：

多個樓層的施工圖會從你指定的起點向右依序排列，各樓層圖面之間保留固定間距，方便後續整批套入圖框。

產圖完成後，畫面會自動縮放到所有新圖面的範圍，讓你一眼看到整批成果。

第四步：檢查警告標示

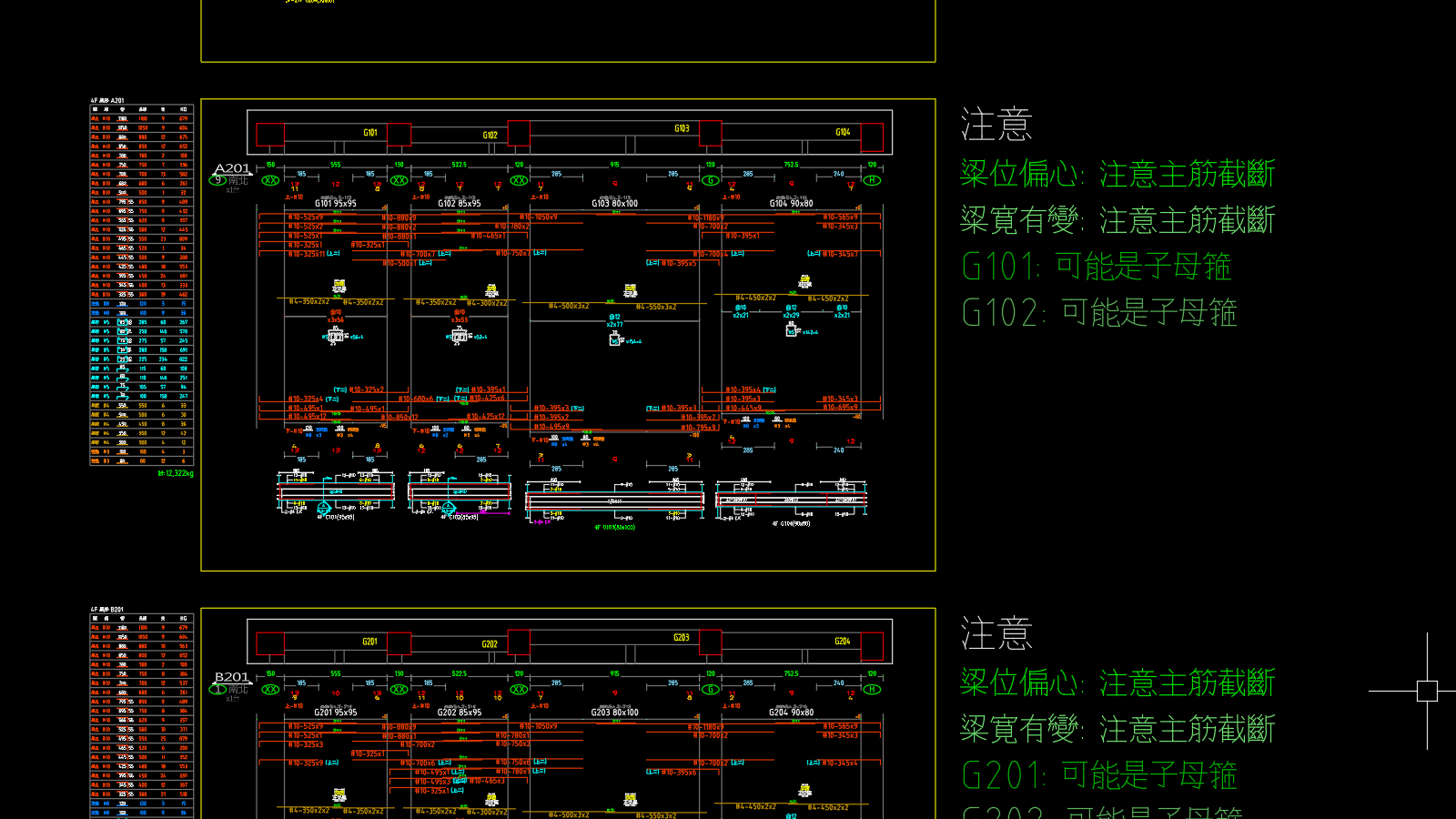

產圖後的紅色雲型線警示圖塊，內含原因文字

出圖完成後，系統用兩套不同的提示告訴你哪裡要留意——外觀不同、意義也不同，別混在一起看。

① 施工圖旁的「注意」清單

每張有狀況的施工圖旁邊會列出一組標題為**「注意」**的文字。圖已經照常畫出來了，這些是提醒你複核。

斷面或幾何有變化——主要影響主筋截斷與箍筋配置：

提示文字 觸發條件
梁位偏心: 注意主筋截斷 多跨梁相鄰跨之間的中心線轉折超過 1°。單跨梁必不偏心，弧線梁、折線梁的跨內轉折也不算
梁寬有變: 注意主筋截斷 同一梁台中相鄰段的梁寬不同
菜刀梁: 依實際範圍編輯 配筋表寫成 40x60/80 這類同段內尺寸漸變的形式
箍筋過高: 可能要分段 梁深 ≥ 350 cm
防止變形: 建議啟用防爆筋 梁深 ≥ 350 cm 且梁通用設定未勾選「大馬防爆筋」。與上一條同時出現，是兩件不同的事
弧線梁 序號線含弧段

遇到特殊構造——需要人工介入的部分：

提示文字 觸發條件
連續壁正交梁!｜台首:{厚}｜台尾:{厚} 台首或台尾偵測到連續壁，並附上壁厚
鋼柱斷筋需人工處理 任一支承內偵測到鋼骨

配筋數值看起來不合理——建議回頭確認設計：

提示文字 觸發條件
{梁號}: 可能是子母箍 該梁的箍筋組合被判定為複合形式
{梁號}箍筋寬度過小:建議釋疑 箍筋寬度 ≤ 15 cm
{梁號}箍筋深度小於主筋彎鉤長:建議T頭 箍筋深度 ≤ 下層主筋的標準彎鉤長

系統自己算不出來——這兩條代表計算沒有收斂，結果不可信：

提示文字 觸發條件
上加鐵可能有問題，檢查! 上加鐵配置迴圈跑滿 10 次仍未收斂
下加鐵可能有問題，檢查! 下加鐵配置迴圈跑滿 10 次仍未收斂

單純告知——不必然要處理：

提示文字 觸發條件
可能有增築: 確認後編輯 該梁台的序號圖塊內含增築圖層的內容
已經處理鏡射配置 該梁台已自動做過鏡射

② 紅色雲型線的警示圖塊

這類是資料真的有缺，該梁台畫不出來或畫不完整，必須回頭補：

警示訊息 觸發條件
沒有對應的序號線！ 序號圖塊找不到配對的序號線
沒有找到梁編號 序號線範圍內找不到任何梁編號
{梁號} 缺配筋 配筋資料庫查無該梁的資料
{梁號} 缺配筋（上層主筋分段、下層主筋分段） 有該梁的資料，但主筋分段是空的
多種尺寸大馬 同一梁台出現多種尺寸的大馬，無法取單一值
💡兩者的差別

「注意」清單＝圖畫好了，請你複核；警示圖塊＝資料有缺，圖沒畫完整。 前者可依判斷保留或忽略，後者一定要處理。

警示圖塊放在不列印圖層上，不會跟著出圖，可以放心留著邊修邊對。

📝自動搭接的警示是另一組

後續執行 Gz8100 自動搭接時，會產生另一組警示圖塊 （如 菜刀梁不支援自動搭接、偏心梁: 腰筋不處理自動搭接），那些代表搭接沒有畫出來， 與本階段的提示無關，請在搭接完成後另外檢查一輪。

實際效益對比

工作項目 傳統方式 使用 Gz806
一個樓層（20 支梁台） 逐支執行，約 30–60 分鐘 自動產圖，約 2–5 分鐘
全棟（10 層 × 20 支） 5–10 個工作天 30 分鐘以內
偏心、菜刀梁標注 人工判斷，容易漏標 自動偵測並標示，不遺漏
施工圖排版 需手動調整位置 自動依序排列，保持固定間距

完成後的後續步驟

批量出圖完成後，通常接著進行：

  1. 確認警告標示位置，必要時手動調整
  2. 使用 Gz8061 針對有修改的單支梁台重繪
  3. 使用搭接調整指令（如 Gz8100）確認或調整主筋搭接位置
  4. 套入圖框後批量輸出

常見問題

ℹ️載入失敗怎麼辦？

如果系統在載入階段回報「梁配筋資料載入失敗」或「搭伸參數載入失敗」，表示對應的配筋識別或專案參數尚未完成設定。請先回到梁平面整理流程，確認所有識別資料正確後再重新執行 Gz806。

ℹ️框選後系統說找不到樓層編號？

每個樓層範圍框內必須有對應的樓層文字標籤（由梁平面整理階段產生）。如果系統找不到，請檢查樓層文字是否存在於範圍框內，或是圖面是否有圖層鎖定導致無法讀取。

ℹ️只想重出部分樓層？

框選時只框選需要重新出圖的樓層範圍框即可，不必全部框選。系統只會處理你框選到的樓層。

ℹ️跳出「梁繪圖參數尚未設定」怎麼辦？

這代表你還沒在 GzB「梁圖系統」的「參數設置」分頁完成設定並儲存過——這份設定和專案設定（前置條件第 3 項）是不同的兩件事。系統現在會直接跳出對話框告訴你要去哪裡設定，不需要自己猜；照提示前往「參數設置」分頁完成並儲存後，再重新執行 Gz806 或 Gz8061 即可。
