自動讀圖：讀既有的結構圖，不用人工建檔
結構師交付的圖已經有全部資訊，撿料卻要人再讀一次、再打一次。Grebarz 直接讀那張圖——從專案參數（搭伸表、樓層剖面圖）開始，到梁、柱、版的配筋圖，照實際作業順序一路讀進來，資料直接餵給後續自動繪圖。
先講清楚：讀的是 CAD 圖元，不是掃描圖
Grebarz 讀的是 CAD 圖檔裡的線條、文字與圖塊——也就是結構師畫圖時實際建立的那些物件。它不是把圖當成照片去做影像辨識，所以掃描的紙本圖、拍照的圖、或只有點陣影像的 PDF，都不在適用範圍內。
換句話說：拿得到 DWG 就讀得到，拿到的是掃描檔就不行。這個界線很硬，但也正因為讀的是圖元而不是像素，讀出來的尺寸與數量是精確值，不是辨識出來的近似值。
讀得到哪些圖
順序就是實際的作業流程：先建專案參數，再依梁、柱、版逐項進行。
| 階段 | 圖說類型 | 讀出什麼 |
|---|---|---|
| ① 專案參數 | 搭伸表（標準圖搭接與延伸長度表） | 讀取搭接與延伸長度規則，供後續所有構件的計算套用 |
| ① 專案參數 | 樓層剖面圖／高程表 | 讀取樓層別名稱、各層樓高、區域分組與混凝土強度（Fc′） |
| ② 梁 | 梁配筋圖 | 支援三種圖面格式：傳統梁跨剖面格式、表格式、斷面剖圖格式，另有批量識別 |
| ③ 柱 | 柱配筋圖 | 框選柱配筋表範圍，自動解析柱斷面尺寸、主筋數量與箍筋配置 |
| ④ 版 | 版配筋圖 | 讀取版配筋內容，供後續版筋配置與搭接出圖使用 |
梁的三種畫法在實務上都存在，資訊排列方式卻完全不同，所以三種各自對應——一套通吃的作法在任何一種格式上都會不準。你只需要認得自己手上那張圖是哪一種。
示範影片
看它實際跑一次，比讀十段文字快。
自動讀圖總覽（示範影片準備中）
照實際作業順序跑一遍：先建專案參數（搭伸表、樓層資料），再依梁、柱、版逐項讀取。
① 專案參數：搭伸表與樓層資料
新案子的第一件事，也是後面梁柱版能自動搭接的依據。
專案參數自動讀取（示範影片準備中）
從結構標準圖讀入搭接與延伸長度規則，再從樓層剖面圖或高程表讀入樓層別、樓高與各層混凝土強度。
- 搭伸表（標準圖搭接與延伸長度表）
- 結構標準圖上的搭接與延伸長度規則讀進來之後，後續各構件的搭接長度自動套用，不必再人工查表。
- 樓層剖面圖／高程表
- 讀出樓層別名稱、各層樓高、區域分組與混凝土強度（Fc′）。也可以手動逐筆輸入，但自動識別快且不會打錯字。
樓層資料設定 技術文件，含自動識別與手動輸入兩種建立方式
② 梁配筋圖：三種格式各有對應
梁配筋圖三種格式識別（示範影片準備中）
同一批梁，分別以傳統梁跨剖面、表格式、斷面剖圖三種畫法示範讀取。

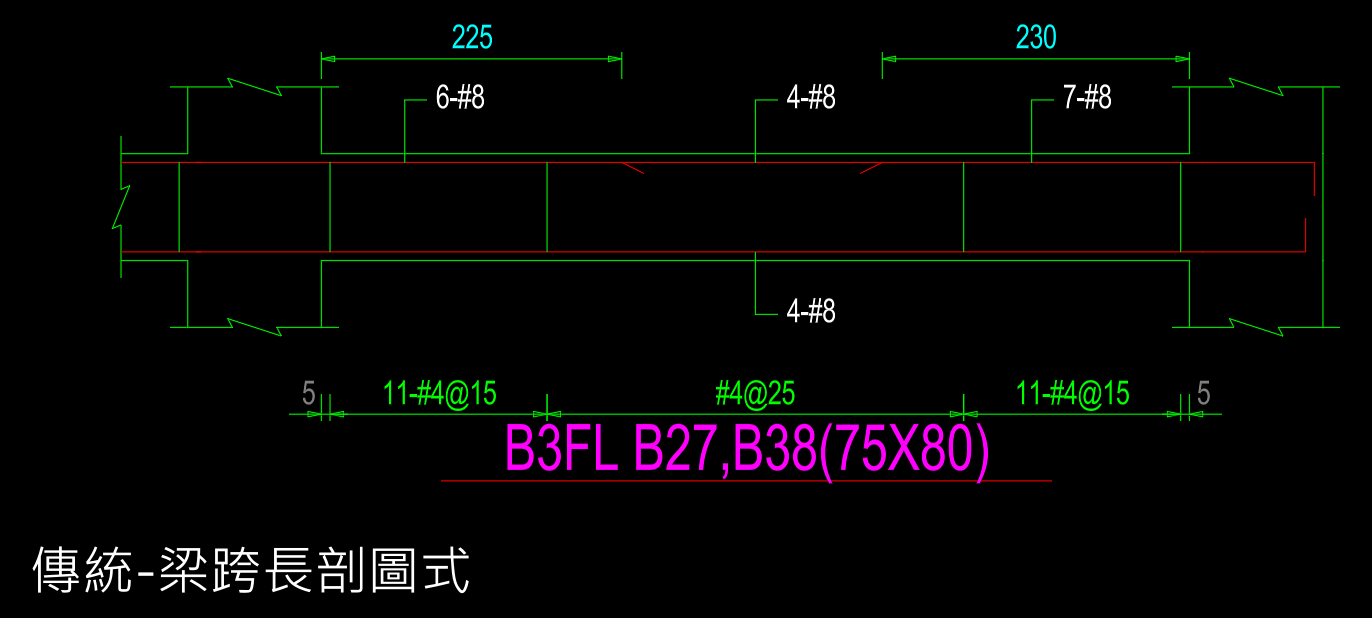

- 傳統梁跨剖面格式
- 沿著梁長畫的縱剖面，一眼看得到端部與中央的主筋根數變化，以及箍筋的分區間距。最常見的畫法，另有批量識別可一次處理整層。

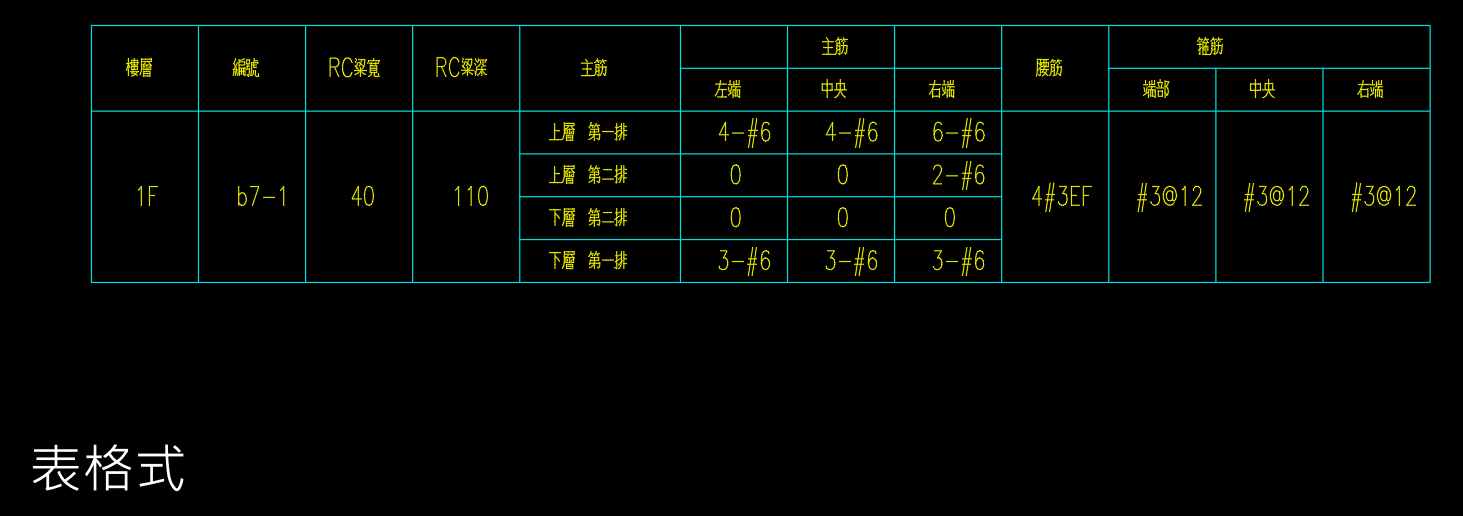

- 表格式
- 配筋資訊整理成表格，一列對一支梁，不畫圖形。直接讀表。

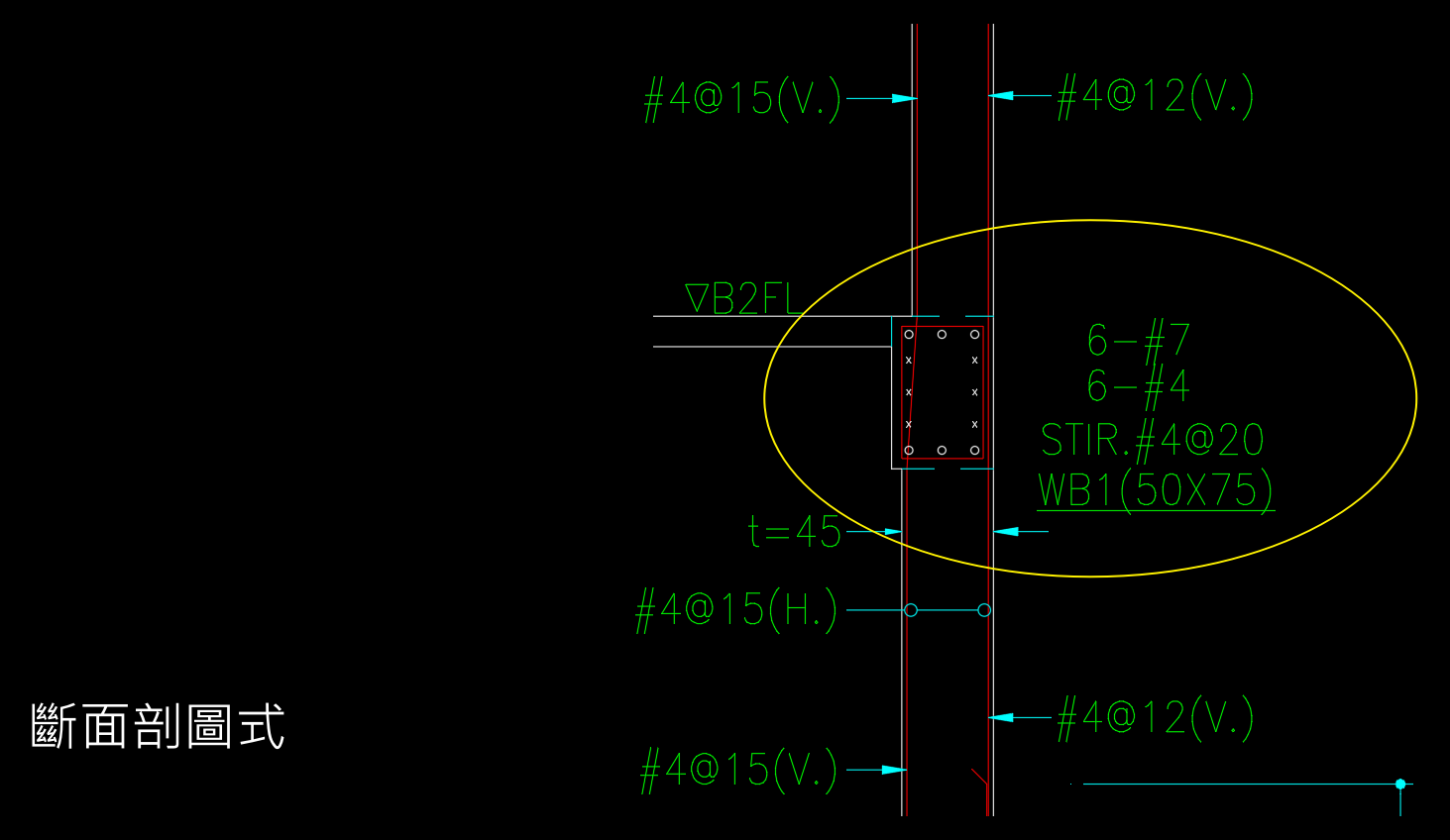

- 斷面剖圖格式
- 梁不沿梁長畫，而是切一刀以斷面呈現。最典型的是地下室周邊梁——它們常與外牆配筋圖畫在一起，梁斷面直接標在牆身剖面上，主筋根數、箍筋與梁尺寸寫在斷面旁邊。
梁配筋識別 技術文件，含三種圖面格式與六類文字的判斷規則
③ 柱配筋表
柱配筋表自動識別（示範影片準備中）
框選配筋表範圍，斷面、主筋與箍筋資料自動讀入並完成數量核對。
柱配筋識別 技術文件，含執行前的圖面檢查項目
④ 版配筋圖
版配筋圖識別（示範影片準備中）
讀取版配筋內容，供後續版筋配置與搭接出圖使用。
客戶給的圖不會都很乾淨
這是常態，不是例外。
先講結論：不是讀完就算數。柱配筋表讀入後會同步完成數量核對，圖面上對不起來的地方也會由圖資交叉比對捕獲並即時警示。比起讀錯了卻不知道，這套設計寧可讓你看到哪幾筆需要確認。
實務上遇到的落差多半是圖層與圖元層級的小事——線條被鎖在關閉的圖層裡、斷面框看起來閉合但其實沒接上、標註被旋轉過。這些第一次遇到會停一下，處理過一輪就是順手的事，而清圖系統本來就是為了把圖面整回一致狀態而做的。
- 線條或文字沒被讀到
- 通常是所在圖層被關閉或鎖定。打開解鎖後重跑即可，不需要重畫任何東西。
- 柱斷面抓不到
- 矩形柱的斷面框需為閉合的多段線、圓形柱需為圓形物件。目視看起來封閉但端點沒接上的情況很常見，用清圖系統整理過就會正常。
- 某幾筆標註沒被採計
- 明顯傾斜或格式不符慣例的標註不會被硬套進去——與其猜錯，不如讓那幾筆留白給你確認。回頭補正那幾處就好，不影響其餘已讀到的資料。
清圖系統（GzTD） 把來源不一的圖面整理回一致狀態
