指令 Gz116S - 搜鋼筋（依統計表）

一句話說明：先選取材料統計表中要查的項目，再框選圖面範圍，系統會畫線標示範圍內對應的鋼筋圖元位置。

這個指令能做什麼

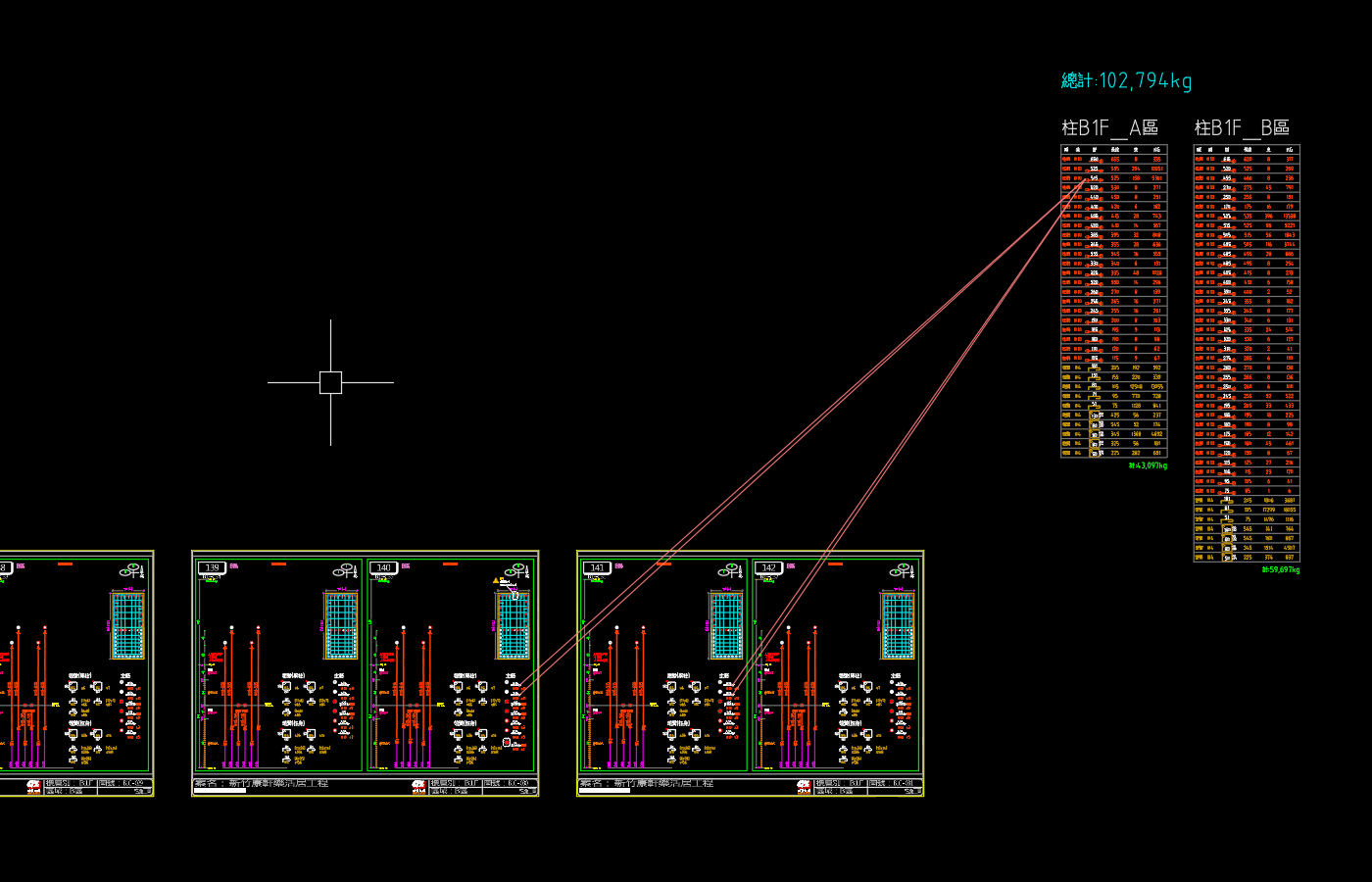

執行後你先在材料統計表上選取要查詢的項目（可複選），接著框選圖面上要搜尋的範圍。系統會在該範圍內比對統計表資料，找到對應的鋼筋圖元後，畫出一條紅色指引線連接圖元與你選取的統計表項目。適用於核對統計表與實際繪圖的一致性，或依統計表項目反查它在圖面上的實際位置。

目前已能涵蓋一般鋼筋料型（文字標記與成型料圖塊）、梁筋（主筋、腰筋、箍筋、箍固定筋、大馬、增築、各種墊、繫筋、開口補強等）與柱筋（主筋、單一箍繫、複合柱箍）等常見料型，且搜尋比對邏輯與 GzSTA 材料統計表同源，兩者結果會保持一致——包含 180°收頭筋（半圓＋回折腿）這類彎折長度會隨樓層、分區調整、無法從規格反推的特殊端部料型，也採用與統計表相同的量測基準進行比對。Gz936S 畫出的 45° 雙邊牛腿（料碼 shh／sh）也在涵蓋範圍內，角度與長度欄位的換算規則與統計表一致。

適合什麼時候使用

操作步驟

1. 輸入指令 Gz116S 並按 Enter
2. 在圖面的材料統計表中，選取要查詢的項目（可複選多筆）
3. 框選圖面上要搜尋的範圍
4. 系統會在該範圍內比對，找到對應的鋼筋圖元後畫出紅色指引線連接回你選取的統計表項目

注意事項

• 此為 Grebarz 配筋製圖專用功能，需在已配置統計表的圖面中使用
• 每次執行為單一輪查詢（選統計表項目 → 框選範圍 → 畫線），如需查詢其他項目或範圍請重新執行指令
• 搜尋結果以紅色指引線呈現，而非直接選取圖元，方便同時對照多筆項目的位置
• 搜尋範圍與統計表內容一致：若某筆鋼筋資料未被納入統計表，此指令也不會搜尋到對應圖元
• 若某筆鋼筋的規格在專案設定的彎鉤長度資料中查無對應數值，系統會直接略過該筆、不畫出指引線，其餘筆的搜尋結果不受影響
• 料型圖塊（手鋪料）的長度屬性只接受整數與 0.5 的倍數（如 80、80.5，對應現場料長慣例），填入其他小數（如 80.25、80.3）視為資料異常；這類圖塊本來就不會被列入 GzSTA 統計表，也就不會出現在你可選取搜尋的項目中，框選範圍內若剛好有這類異常圖塊，搜尋結果同樣不會為它畫出指引線。此規則僅適用於料型圖塊，透過筋串工具輸入的料型本身不接受小數長度

常見問答

Q：搜尋「一端 180° + 一端 90° 彎鉤」的筋（料碼 cr／crv）時，統計表的 B、C 欄位分別對應哪一端？

A：cr／crv 這兩種料型的 B、C 欄位是依「彎鉤種類」對應，跟畫在筋串的哪一端無關：B 欄固定對應 90° 彎鉤長度、C 欄固定對應 180° 彎鉤長度。這點與同樣有兩個彎折長度欄位的 rr／rsr（兩端都是 180°）不同——那兩種料型是依「位置」對應（B＝起端、C＝尾端）。此對應規則與 GzSTA 材料統計表完全同源，兩邊一致，對照統計表時可放心比對。各料碼的欄位形狀可參考 鋼筋料型圖鑑。

Q：料碼 z（兩彎異側等角）的 A、B 欄位，感覺跟其他兩彎料型對不起來？

A：z 是兩彎料型裡唯一的欄位語意例外。其餘兩彎料型固定「身段長＝A、彎腳長＝B／C」，但 z 是照長度文字的書寫順序直接對應——第一段彎長＝A、身段長＝B、第二段彎長＝C，A 與 B 剛好與其餘料型互換。這份對應規則與 GzSTA 材料統計表共用同一份邏輯，搜尋結果與統計表可以直接互相核對，不會有落差。
