指令 Gz7022 - 柱豆轉換：空心實心切換
一句話說明：執行此指令後，點選任意柱豆，系統將主筋圖塊在空心（高筋群組）與實心（矮筋群組）之間切換，對應柱主筋在同一樓層的高低接點錯開配置。
這個指令能做什麼

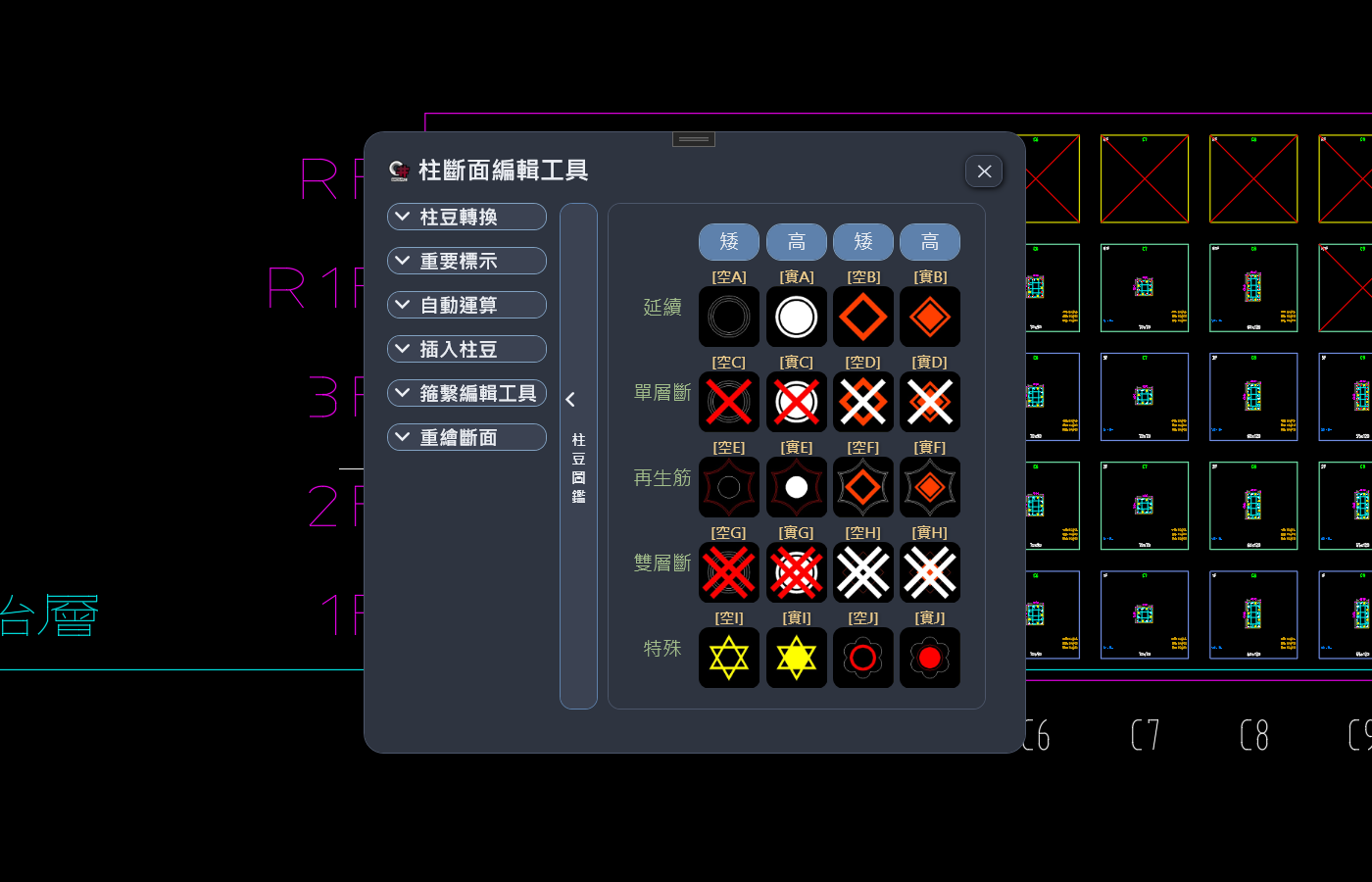

柱主筋在每個樓層的接點需要錯開（即不同主筋的續接器高度不同），柱豆圖以「空心」代表高位接點的主筋、「實心」代表低位接點的主筋。Gz7022 讓你點選個別柱豆，將其在空心（Hollow）與實心（Solid）之間切換：
- A-Hollow（空心）↔ A-Solid（實心）
- B-Hollow ↔ B-Solid
- 以此類推（A 至 J 系列均適用）
支援重複點選不同柱豆，按 Enter 退出。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 調整高低接點分配 | 自動配置的高低分組與設計需求不符，需手動糾正 |
| 雙層接續特殊處理 | 某幾根主筋需要在特定樓層改變高低配置 |
操作步驟
- 在命令列輸入
Gz7022後按 Enter（或從 Gz7020 工具箱點選） - 畫面提示「請選擇柱豆」時，點選要切換的柱豆圖塊
- 系統立即將該柱豆的空心/實心狀態切換
- 繼續點選其他柱豆，或按 Enter 退出
注意事項
建議
空心/實心代表主筋接點的高低分組，影響施工圖上的續接器高度標示，切換後請確認整體樓層的錯開邏輯是否正確，再執行 Gz702S 建置資料庫。
- 本指令為切換操作（再次點選會切換回原本狀態）
- 可搭配 Gz7021 同時調整群組與空實心
相關指令
| 指令 | 關係 |
|---|---|
| Gz7020 | 工具箱入口，包含本指令功能 |
| Gz7021 | 切換白色/紅色群組（另一維度的切換） |
| Gz702S | 調整完成後執行，建置資料庫 |
| 柱豆圖插入普通筋 | 相關指令 |
| 柱鋼筋符號編輯 | 所屬功能說明 |
