指令 Gz7021 - 柱豆轉換：白紅群組切換

一句話說明：執行此指令後，點選任意柱豆，系統將其主筋圖塊在白色群組（A 系列）與紅色群組（B 系列）之間切換，改變該根鋼筋所屬的規格群組。

這個指令能做什麼

在柱豆規劃圖中，主筋依規格大小分為兩個群組。Gz7021 讓你點選個別柱豆，將其在白色群組（A/C/E/G 系列）與紅色群組（B/D/F/H 系列）之間切換，對應關係如下：

白色群組	↔	紅色群組	圖上怎麼分辨
A 普通豆	↔	B 普通豆	白圓 ↔ 紅菱
C 單叉豆	↔	D 單叉豆	叉是紅的（底下白圓）↔ 叉是白的（底下紅菱）
E 太陽豆	↔	F 太陽豆	六弧中心是白圓 ↔ 六弧中心是紅菱
G 雙叉豆	↔	H 雙叉豆	雙叉是紅的 ↔ 雙叉是白的

🚨「白色群組」不是指符號看起來是白的

群組名稱來自核心符號：A 的白圓、B 的紅菱。其餘都是在這兩個核心上加工。所以 C 和 G 屬白色群組，但畫面上最搶眼的是紅色的叉；E 屬白色群組，六弧卻是紅的，只有中心那顆圓是白的。

要分辨一支豆屬於哪一群，看它中心的核心是白圓還是紅菱，不要看整體主色。詳見柱豆符號視覺編碼。

支援重複點選不同柱豆，按 Enter 退出。

情境	說明
調整規格群組分配	某根主筋被自動分配到錯誤的群組，需手動糾正
匹配設計圖的顏色標示	依設計圖要求，指定特定筋使用對應顏色代號

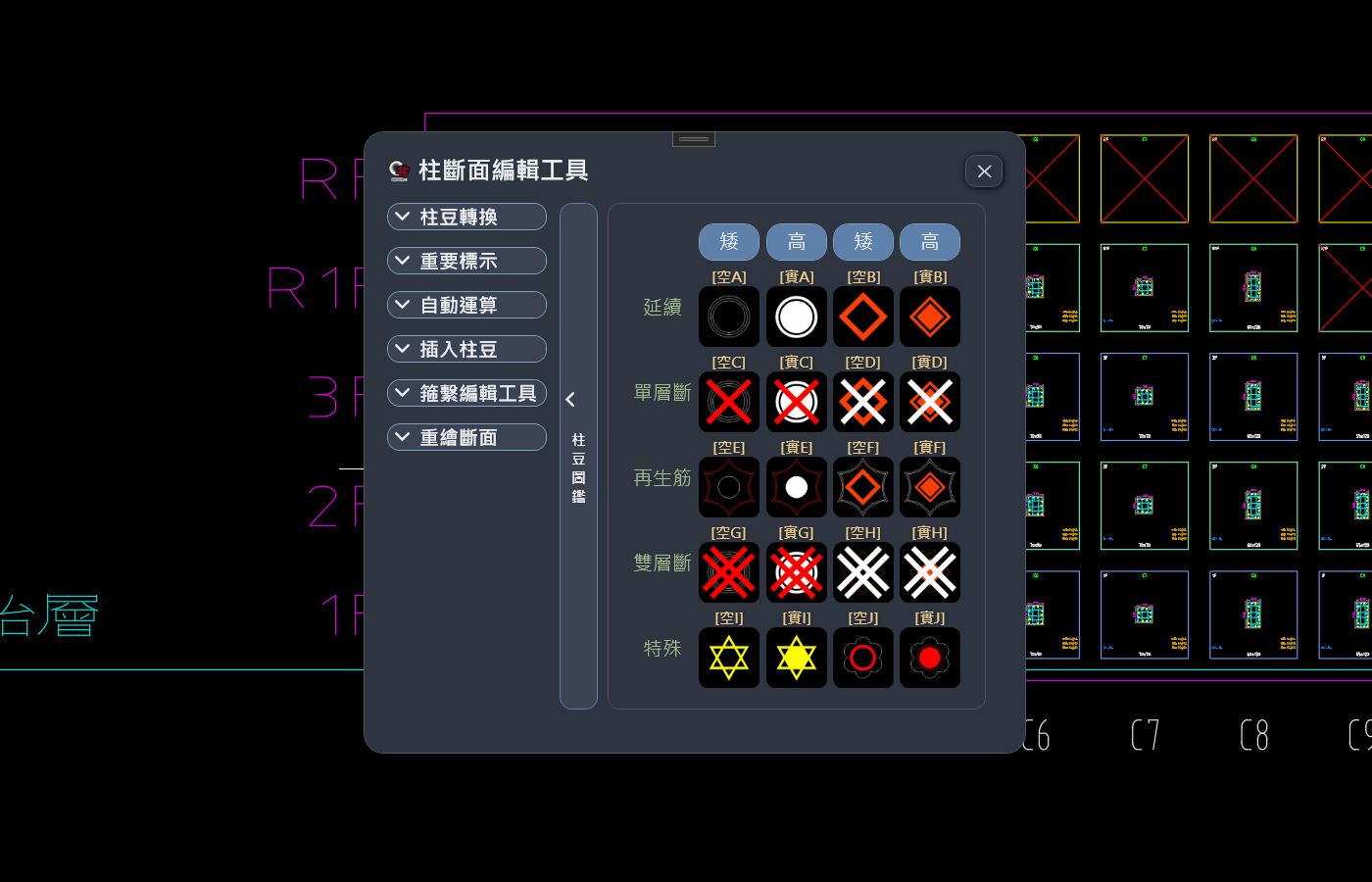

柱豆圖鑑中的 A 系列與 B 系列

💡建議

切換群組後，記得最終執行 Gz702S 重新建置資料庫，確保施工圖使用到最新的規劃結果。
