指令 Gz8010 - 傳統識別（手動範圍）

一句話說明：指定兩個對角點劃定矩形範圍，系統自動搜尋範圍內所有有效梁編號並逐一解析，可連續指定多個範圍，無需事先定義圖紙。

這個指令能做什麼

當圖面尚未完整定義圖紙，或只需要快速測試局部區域的配筋識別效果時，使用 Gz8010 可以不依賴 Gz8000 的圖紙定義，直接以手動框選方式執行識別。指令可連續操作，每次框選後立即回報解析成功與異常數量，異常位置自動插入警示圖塊，按 Enter 結束連續迴圈。

適合什麼時候使用

操作步驟

1. 輸入指令 Gz8010 並按 Enter
2. 若專案設有多個分區，系統會彈出分區選擇器視窗，選擇目標分區後繼續（單一分區專案略過此步驟）
3. 指定第一點（矩形框的一個角）
4. 指定對角點（矩形框的另一個角），系統自動繪製識別框並開始解析
5. 系統即時回報：「有效 x N 組 || 異常 x M 組」，異常位置插入紅色雲型線警示圖塊
6. 繼續指定下一個範圍的第一點，或按 Enter 結束

注意事項

• 識別範圍由你框選的矩形決定，請確保範圍涵蓋梁編號與配筋文字

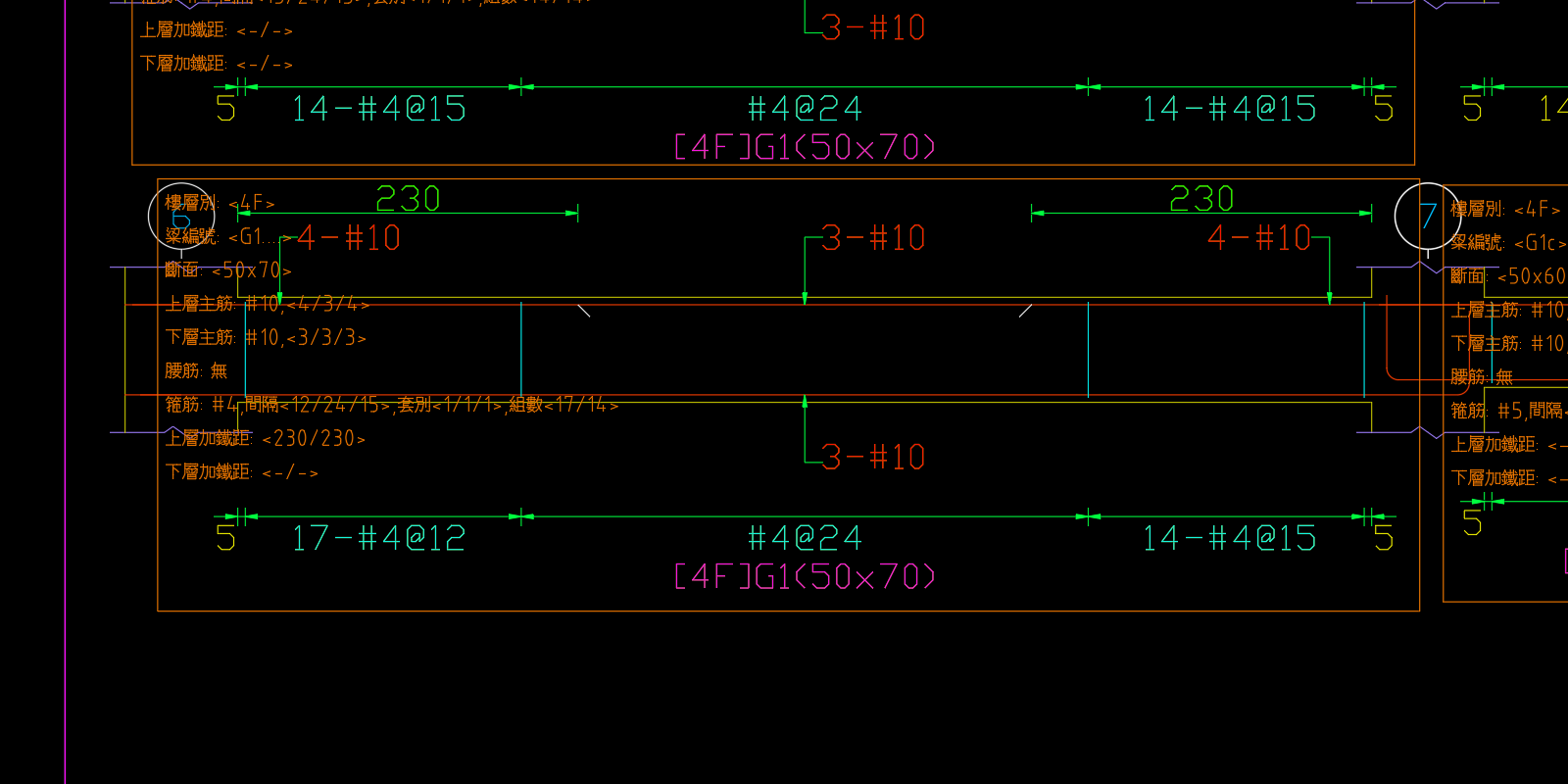

• 每次框選後系統會繪製橘色識別框（圖層 Grebarz_梁資料），並以彩色標示識別結果。橘色代表「已建框、尚未經建檔檢查」；等到執行 Gz801OK 建檔時，檢查沒過的框才會被改成洋紅色（樓層有問題）或紅色（內容有問題）
• 若範圍內找不到有效梁編號，系統會在狀態列提示並繼續等待下一次框選
• 確認識別無誤後，執行 Gz801OK 資料建檔 正式寫入專案資料庫
• 識別框含多個梁編號實體時的自動合併：當框選範圍內存在多個 DBText 梁編號文字（而非在同一文字內以 / 分隔的多梁格式），系統會依以下規則自動合併為單一識別結果：
  • 同樓層、編號不同（共用框）：合併輸出，如樓層別 <2F>、梁編號 <J8/J8a>
  • 同編號、樓層不同（多樓層框）：合併輸出，如樓層別 <2F/3F>、梁編號 <J8>
  • 樓層與編號皆不同（疑似誤選鄰梁）：退而取範圍中心最近的梁編號，不做合併
  • 若多個梁編號的斷面尺寸不一致，額外追加尺寸不一致警示
  • 以上三種情境皆計入「異常」統計，並在識別框中心自動插入 Alarm 警示圖塊，請確認後再執行建檔
