指令 Gz885 - 配筋差異檢查

一句話說明：執行此指令後，系統會逐跨比對梁台施工圖上的配筋標註與配筋資料庫，把兩者不一致的地方標示出來並輸出報告——過程中不會修改圖面任何既有內容。

這個指令能做什麼

客戶送來更新版配筋圖、你重新識別並重建配筋資料庫（Gz801 / Gz801OK）之後，圖面上既有的施工圖並不會自動跟著重畫，過去只能逐張肉眼比對新舊配筋圖找差異。Gz885 把這件事自動化：圈選梁台施工圖外框後，系統逐跨讀取圖面現況，跟目前的配筋資料庫逐欄比對，把有差異的欄位分類列出、用指引線拉到圖面對應位置、並附上差異內容表，同時輸出一份完整的 txt 明細檔。

比對涵蓋的欄位：

找不到任何欄位差異時，系統會直接顯示「比對無差異」；有差異時才需要你指定一個插入點來畫報告。

適合什麼時候使用

操作步驟

1. 輸入指令 Gz885。

2. 若先前已載入過梁參數，系統會詢問「是否要重新載入梁參數？」——客戶送來新配筋圖時請務必選「是」，否則會拿舊資料比對，得到假的「無差異」結果。

3. 圈選梁台施工圖外框（可一次選取多張），按 Enter 結束選取。系統會自動辨識每張圖框的樓層別並逐跨比對；選取 5 張以上會顯示進度條。

4. 比對完成後：

   • 沒有差異：直接彈出「比對無差異」訊息。

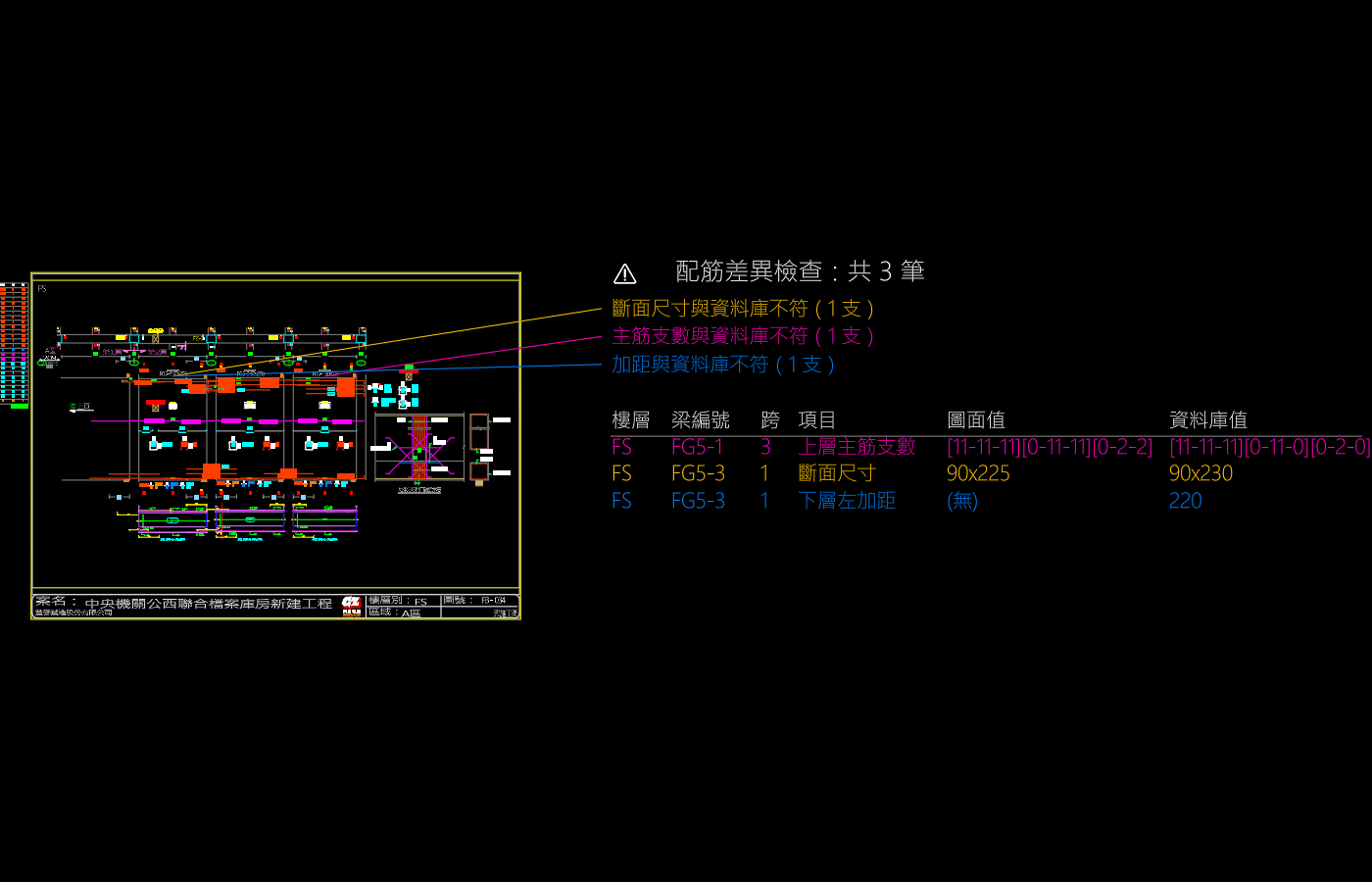

   • 有差異：命令列提示「請指定『配筋差異報告』插入點」，指定後系統在該處畫出分類清單、從清單拉到每個差異位置的指引線，以及差異內容表（樓層／梁編號／跨／項目／圖面值／資料庫值）。



5. 不論有沒有差異，系統都會在 dwg 所在資料夾輸出一份完整明細 txt（檔名格式 Gz885_配筋差異_{原dwg檔名}_{時間戳}.txt），內容包含分類統計、逐筆明細（含座標）與讀取警告。

注意事項

• 唯讀，不改圖面：這個指令不會新增、刪除或修改圖面上任何既有的鋼筋、圖塊或標註，只會在你指定的插入點畫上新的報告內容。
• 箍筋比對只看間距與套別，不比對段數：人工用箍筋編輯工具切分或合併段落都會改變段落數量，但配筋本身可能完全沒變。Gz885 改用位置比對——把資料庫算出來的期望段落沿跨累積成區間，圖面上每段取中點查它該落在哪個區間，只比對間距與套別，避免把段數不同誤報成差異。
• 讀不到的欄位一律歸類為「圖面資料無法判讀」，不會被當成「有差異」：例如跨內找不到箍筋圖塊、或同時存在多種箍筋規格並存等情況，都會連同原因一起列出，方便你去圖上核對，而不是誤導你以為配筋真的不一樣。
• 整跨抓不到框架線時：只會列一列「整跨：框架線不完整，無法比對」，不會逐欄洗版。斷面漸變的梁（俗稱菜刀梁）或緣線被人工編輯過的梁，比較容易落在這一類，建議人工複核。

常見問題

Gz884 跟 Gz885 該用哪一個？ 兩者處理的對象完全不同。Gz884（配筋圖塊重套）會刪除圖面上舊的配筋圖塊並依框架底線重新插入，只換圖塊本身，不會重畫任何鋼筋。Gz885（配筋差異檢查）是唯讀比對工具，逐跨讀取圖面現況與配筋資料庫的對應欄位，找出差異並輸出報告，不會修改圖面任何既有實體，包括不會動配筋圖塊。建議客戶送來新配筋圖、重建資料庫後，先跑 Gz885 看清楚差在哪個欄位、差多少，再決定要不要動手改圖、重繪，或改用 Gz884 把配筋圖塊換成最新版本對照。

為什麼某支梁明明配置左右對調了，卻沒被抓出來？ 若該跨屬於 Gz806 判定要左右鏡射繪製的梁（序號遞減的跨），Gz885 比對前會先把配筋資料庫暫時鏡射過再比，比完再還原，所以圖面上「合法的左右顛倒」不會被誤報成差異。

為什麼搭接範圍附近的箍筋間距沒被列出來？ 凡是用 Gz8100 自動搭接時調整過的搭接範圍緊密箍段落，Gz885 會整段跳過不比對——那是搭接需要而刻意加密的間距，不是配筋跟資料庫不一致。

梁增築的範圍或用 Gz3311 圈起來的雲形標記區域會被比對嗎？ 不會。增築段沒有專屬的配筋來源（是複製現成標註再改的），內容與本跨配筋無關，一律排除；Gz3311 圈起來的雲形標記範圍（須完全落在施工圖外框內）也一併排除，避免這兩類人工調整內容被誤判成差異。

腰筋欄位怎麼有時候不比對？ 若該跨畫的是「箍固」標記而非腰筋（兩者共用同一條標註線帶，箍固筋屬工作筋，資料庫不會記錄它的規格），Gz885 會整欄跳過腰筋比對，避免把箍固筋誤判成腰筋規格不符。
