指令 GzSW - 筋串編輯工具箱
一句話說明：執行此指令後，你可以在一個視窗內完成筋串的搭接設置、錨定切換、支數調整、長度修正等所有編輯操作。
這個指令能做什麼

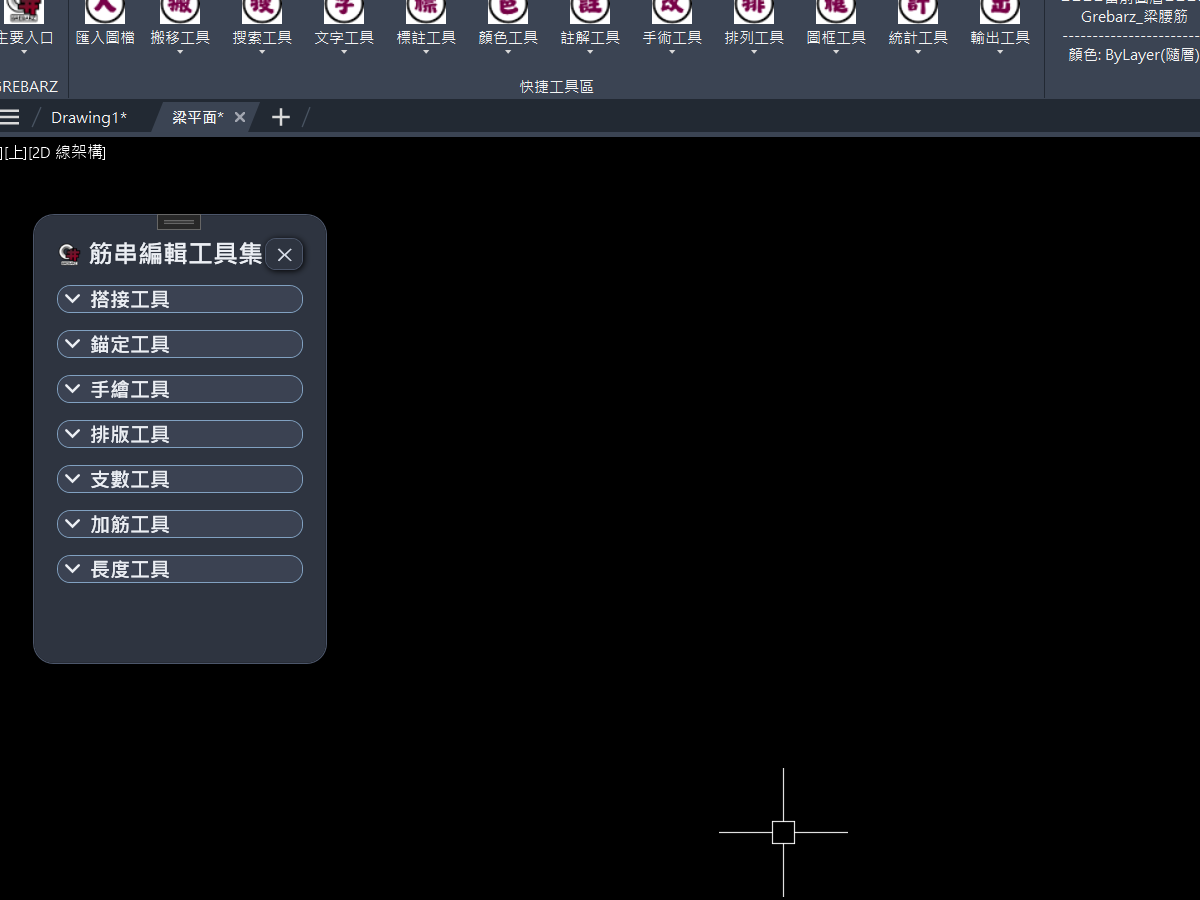

執行 GzSW 後，畫面會出現筋串編輯工具集視窗。視窗以折疊面板（Expander）方式組織七大類功能，你展開需要的類別後直接點選對應按鈕執行。此工具集適用於牆、版、梁系統的筋串，是處理鋼筋搭接與排版的核心工具。
適合什麼時候使用
| 情境 | 說明 |
|---|---|
| 筋串需要設置搭接位置 | 使用搭接工具，選擇任意點、對搭、均分等多種搭接方式 |
| 版筋彎鉤需要切換錨定狀態 | 使用錨定工具，一鍵切換錨定與還原 |
| 多個筋串支數需要批量調整 | 使用支數工具，執行增減、指定或重算 |
| 筋串標示長度需要微調 | 使用長度工具，直接 +10 或 -10 調整數值 |
功能分類總覽
搭接工具
| 功能 | 說明 |
|---|---|
| 合併筋串 | 將規格、間距、方向相同的筋串合併為一段 |
| 搭接：任意點 | 在指定位置設置搭接 |
| 搭接：指定左長 | 依指定長度分配至左段搭接 |
| 搭接：對搭 | 左右段等長搭接 |
| 搭接：指定右長 | 依指定長度分配至右段搭接 |
| 搭接：指定頭尾 | 三段搭接，依長度分配至首段與末段 |
| 搭接：指定左長連續 | 自左方開始連續搭接 |
| 搭接：指定右長連續 | 自右方開始連續搭接 |
| 搭接：均分搭接 | 依指定分段數均分搭接 |
| 搭接：版中央搭 | 版筋專用，自動依版範圍取中央位置搭接 |
| 搭接：線切搭接 | 版筋專用，依自訂參考線交點設置搭接 |
錨定工具
| 功能 | 說明 |
|---|---|
| 彎勾線長還原 | 版牆筋彎鉤繪圖長度依字高還原 |
| 錨定與延伸 | 版筋專用，彎鉤錨定與直線延伸切換 |
| 錨定與還原 | 彎鉤錨定與取消錨定，不改動身長（等同執行 Gz936） |
| 180°錨定與還原 | 180°收頭筋錨定與取消，開頭指定回折腳長（等同執行 Gz936H） |
| 45°牛腿與還原 | 端部45°牛腿（可帶掌）加入與取消，開頭選型式並輸入斜長（等同執行 Gz936S） |
手繪工具
| 功能 | 說明 |
|---|---|
| 手繪筋串 | 開啟手繪筋串工具視窗（等同執行 Gz610） |
| 手鋪料工具 | 開啟手鋪料圖塊插入視窗（等同執行 GzRB） |
| 手鋪料改規格 | 批次修改手鋪料圖塊的規格並連動顏色（等同執行 Gz6571） |
| 手鋪料改長度 | 批次修改手鋪料圖塊的彎段長度（等同執行 Gz6572） |
| 手鋪料改備註 | 批次修改手鋪料圖塊的備註/間距 NOTE（等同執行 Gz6573） |
排版工具
| 功能 | 說明 |
|---|---|
| 筋串錯開 | 等同執行 Gz6652；排列連續筋串，依指定距離錯開 |
| 版筋長短向切換 | 等同執行 Gz6031；選取版編號，將已繪版筋從長向↔短向切換（配筋不變，自動重算支數） |
| 筋串正交移動 | 等同執行 Gz6654；自動辨識筋串主方向並開啟正交限制，將整組筋串平移至指定位置 |
| 筋串正交複製 | 等同執行 Gz6655；自動辨識筋串主方向並開啟正交限制，將整組筋串複製至指定位置，原件保留 |
支數工具
| 功能 | 說明 |
|---|---|
| 支數合併 | 將多個筋串支數合一 |
| 支數增減 | 指定增減值修改筋串支數 |
| 支數指定 | 將筋串支數改為指定值 |
| 支數重算 | 指定計算範圍，更新筋串支數 |
| 層數指定 | 等同執行 Gz656；將筋串層數改為指定值 |
| 間距標粉 | 等同執行 Gz682；指定間距後自動標粉 |
| 粉數標粉 | 等同執行 Gz683；指定粉數後自動標粉 |
加筋工具
| 功能 | 說明 |
|---|---|
| 版加筋↔️普通版筋 | 等同執行 Gz611；將選取筋串在「版加筋」與「普通版筋」之間切換 |
| 加筋說明標示 | 等同執行 Gz612；插入「版加筋為斜體字」的說明圖示 |
長度工具
| 功能 | 說明 |
|---|---|
| 長度刷新 | 重新計算並更新筋串標示長度 |
| 長度 +10 | 筋串標示長度加 10（不改動線段） |
| 長度 -10 | 筋串標示長度減 10（不改動線段） |
| 強制定身 | 等同執行 Gz65500；強制將選取筋串的標示長度對齊目前實際線段長度，所有筋串均處理（含已標色 107 的筋串） |
操作步驟
- 在 AutoCAD 中輸入
GzSW並按 Enter，開啟筋串編輯工具集視窗 - 展開需要的功能類別
- 點選對應按鈕，依圖面提示完成操作
注意事項
建議
「搭接：版中央搭」與「搭接：線切搭接」為版筋專用功能（按鈕以橘色標示）。若在非版筋上使用，結果可能不符預期。
- 視窗為非強制互動（non-modal），開啟後可同步操作模型空間
- 各功能的操作提示會出現在 AutoCAD 命令列，請依提示完成選取或輸入
相關指令
| 指令 | 關係 |
|---|---|
| Gz610 | 手繪筋串，新增筋串後可回到本工具箱繼續編輯 |
| GzW | 牆圖系統入口，牆筋繪製後可用本工具箱調整搭接 |
| GzS | 版圖系統入口，版筋繪製後可用本工具箱設置搭接 |
| Gz6550 筋串長度重算 | 相關指令 |
| Gz6551 筋串長度標示增加 | 相關指令 |
| Gz6552 筋串支數增減 | 相關指令 |
| Gz65521 筋串兩點更新支數 | 相關指令 |
| Gz65522 筋串指定支數 | 相關指令 |
| Gz65523 筋串支數合併 | 相關指令 |
| Gz655Q 筋串長度標示減少 | 相關指令 |
| Gz656 筋串層數變更 | 相關指令 |
| Gz936 筋串端部彎鉤切換 | 相關指令 |
| Gz936S 筋串端部45°牛腿切換 | 相關指令 |
| Gz6654 筋串正交移動 | 相關指令 |
| Gz6655 筋串正交複製 | 相關指令 |
| GzRB 手鋪料工具 | 相關指令 |
| Gz6571 手鋪料改規格 | 相關指令 |
| Gz6572 手鋪料改長度 | 相關指令 |
| Gz6573 手鋪料改備註/間距 | 相關指令 |
| 版筋搭接位置的法規規則 | 相關知識庫文章 |
| 版系統總覽 | 所屬功能說明 |
