使用情境：柱豆規劃圖一鍵生成

點一個起始點，幾分鐘內完成全棟所有樓層的柱豆規劃圖，清楚標示每根柱子每層的主筋接續方式。

這個情境在說什麼

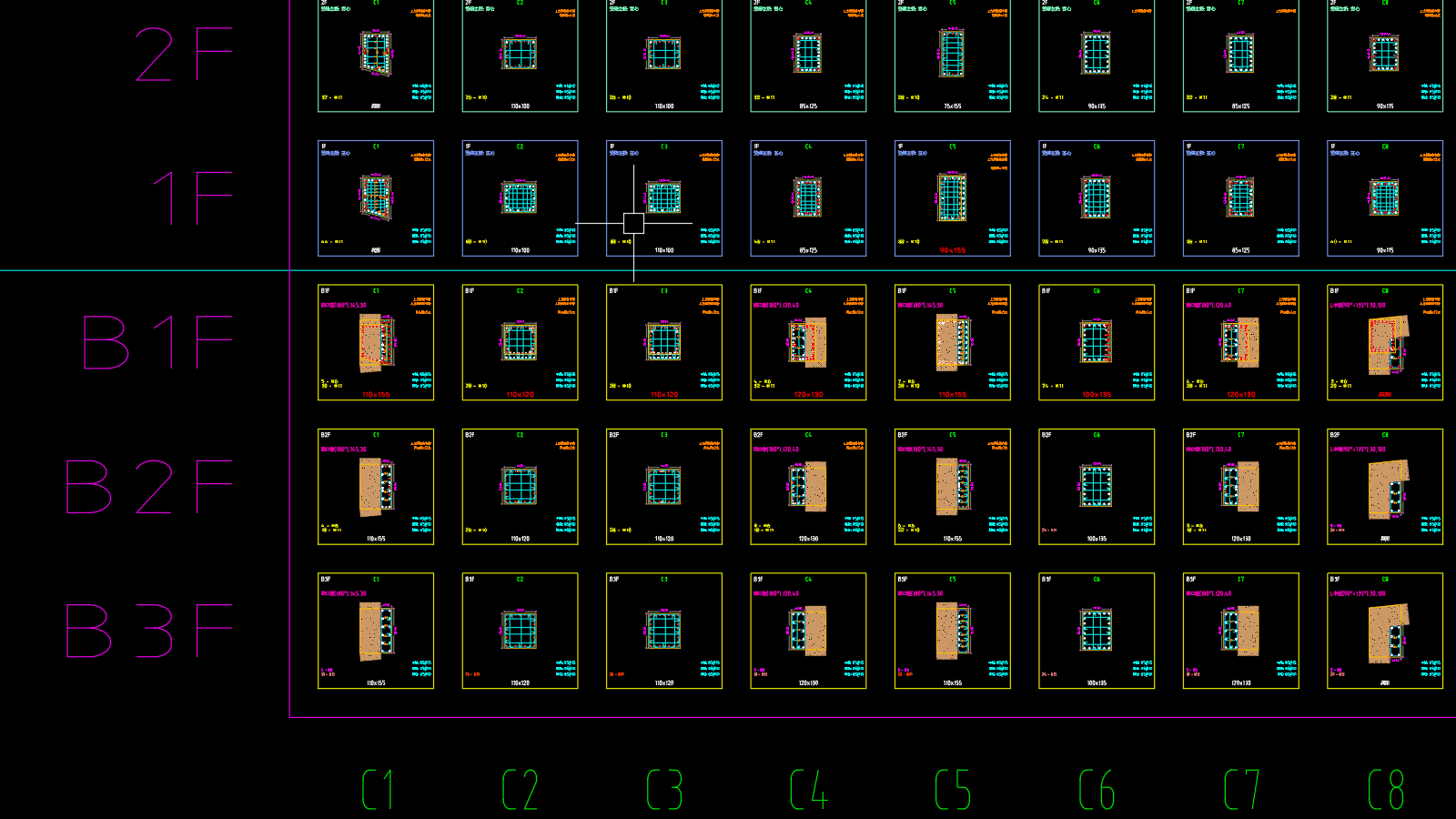

柱豆規劃圖是柱配筋正式出圖前，用來確認各柱每層主筋接續方式的重要規劃表格。橫軸為柱編號，縱軸為樓層，每個格子（柱豆格）顯示該柱在該層的斷面縮圖、主筋符號（豆）與箍筋規格。

以前工程師需要一格一格手工繪製，對於 10 層樓、30 根柱的案件，可能耗費一至兩個工作天。Grebarz 的 Gz702 讓你點一個起始點，系統按樓層由下而上、按柱編號自然排序，一次畫出全棟的柱豆規劃圖，並自動在跨樓層有變化的格子旁加上警示備註。

前置條件

執行 Gz702 前，需先確認：

1. 柱配筋識別資料已完成（Gz701 完成識別，資料存入 ColumnsData/ 資料夾）
2. 樓層高程與柱接續參數已透過 GzPJ 設定完成
3. 柱斷面、主筋支數、箍筋資料在識別結果中正確無誤

操作流程

第一步：執行 Gz702，點選起始點

在 CAD 圖面上執行 Gz702，系統提示你點一個起始點後，開始自動繪圖。

系統依以下邏輯排列柱豆格：

• 縱向：由下而上，依樓層順序（FS → 1FL → 2FL → …）
• 橫向：依柱編號自然排序（C1、C2、C3 …）

每個柱豆格同時繪製：柱斷面外框、箍筋輪廓、主筋符號（空心/實心豆）、箍筋規格文字及樓層標示。

第二步：確認跨樓層自動警示標注

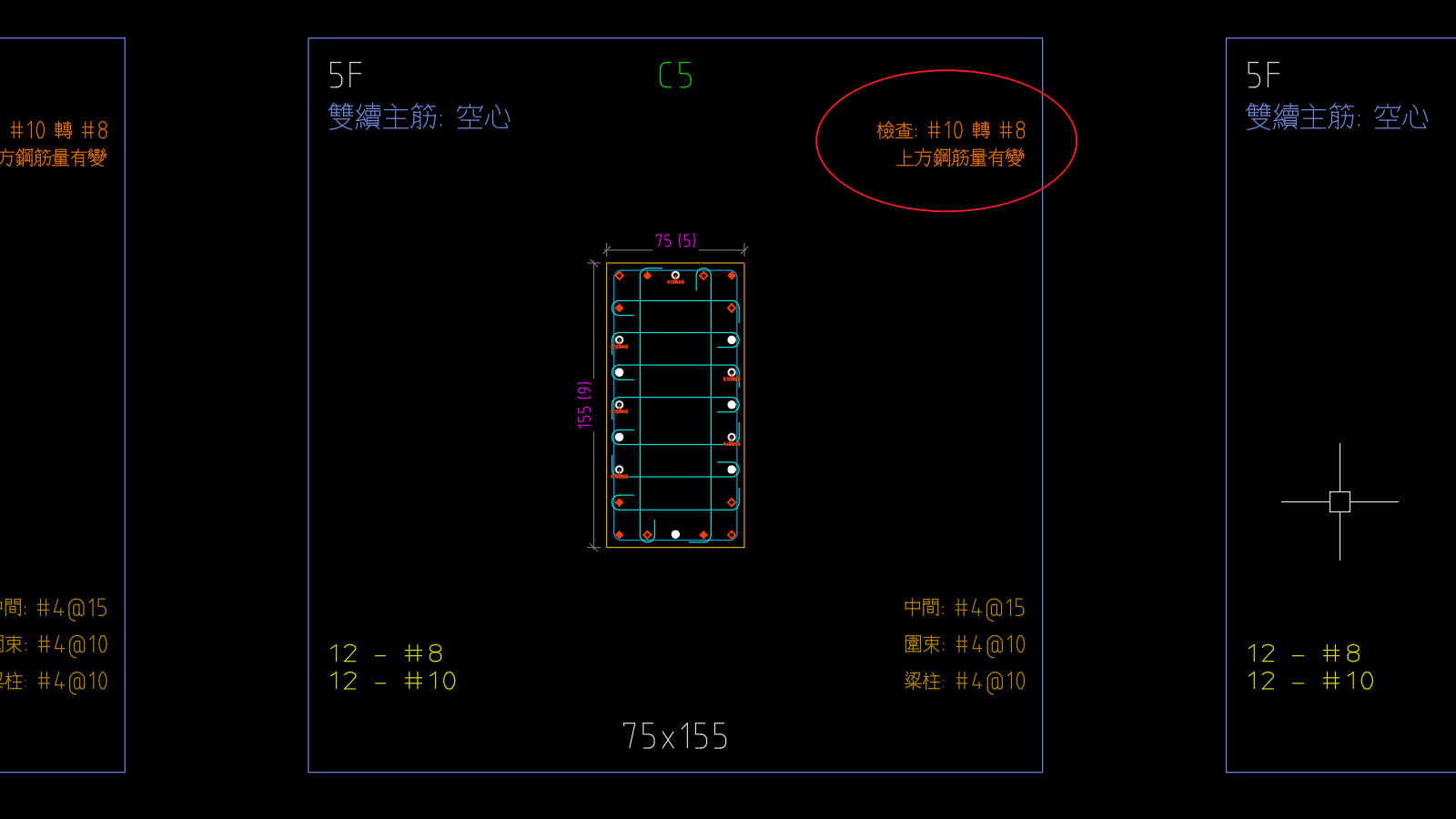

系統自動比對相鄰樓層的柱配置，在有變化的格子旁加上備註。完整有這幾種：

同一格可能同時出現多條備註，例如斷面與鋼筋量都變時，兩條都會標出來。

這些標注是防止漏標或標錯的關鍵防護，手工比對跨樓層變化非常容易出錯。

第三步：確認空心 / 實心配置

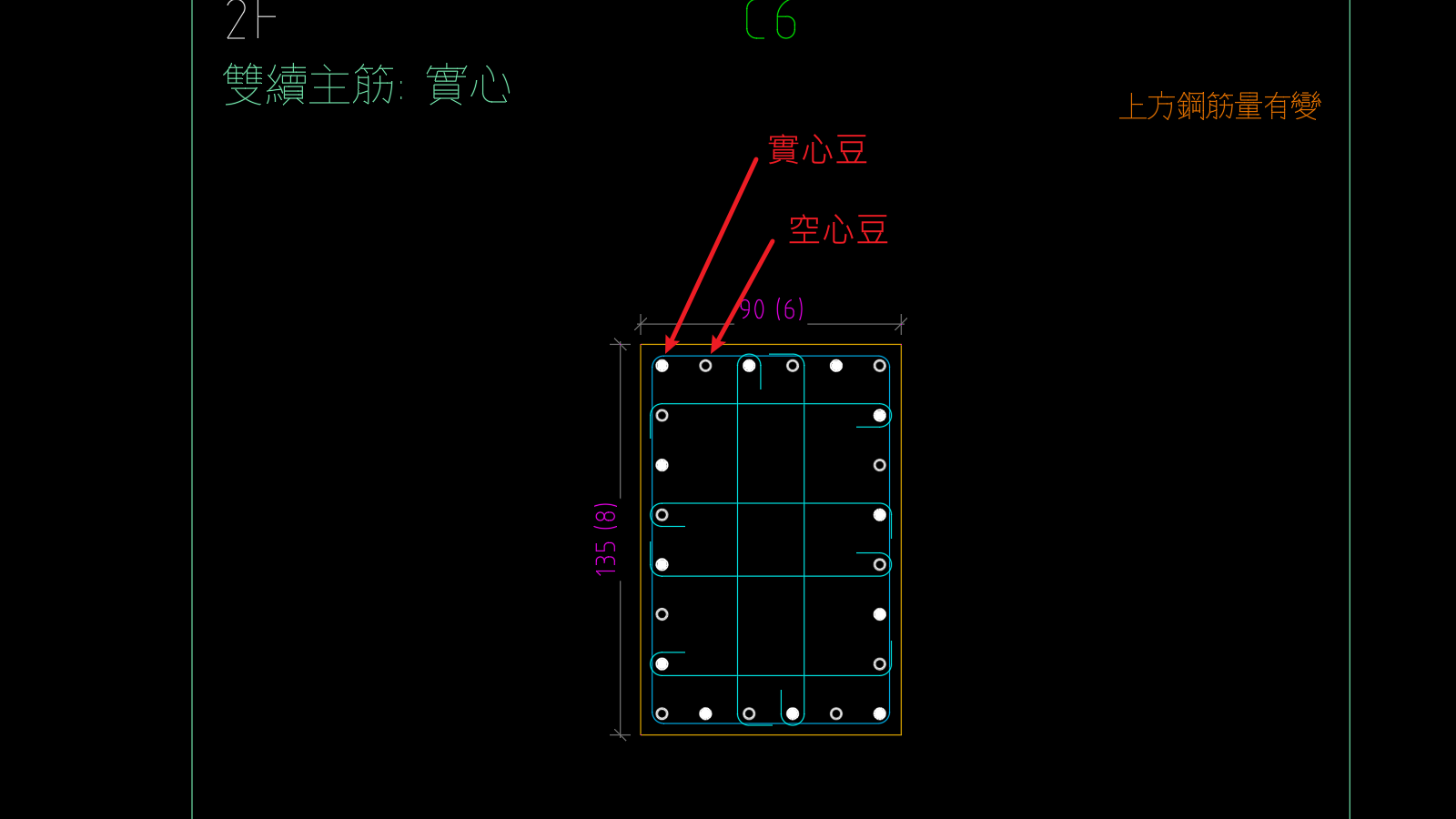

柱豆圖中每一支主筋以「豆」符號呈現，空心代表矮筋（接點高度較低），實心代表高筋（接點高度較高）。

採用雙層接續（隔層交錯）配置時，系統自動切換奇偶層的空心/實心分組邏輯，並以框色加以區分，無需手動管理分組。

第四步：視需要手動微調（選用）

若有少數格子需要微調，可使用以下輔助指令：

第五步：建置柱豆資料庫

確認全棟柱豆規劃圖無誤後，執行 Gz702S 建置柱豆資料庫。這份資料庫供後續出圖指令讀取，是產生柱施工圖的必要前置步驟。

第六步：資料有變動時重算

若識別資料或接續參數有更新，執行 Gz702R 更新已繪製的柱豆圖，重新計算並同步最新資料，無需重新點選起始點。

實際節省多少時間？

這個情境最有感的族群

• 負責 8 層樓以上案件的柱配筋工程師
• 全棟柱編號 20 根以上的大型案件
• 採用**雙層接續（跳層接）**配置，需要管理奇偶層空心/實心分組的案件

注意事項

• Gz702 一次畫出全棟柱豆圖，若只需要特定柱或特定樓層範圍，目前需在出圖後手動刪除不要的格子。
• 雙層接續模式下，Gz7031「上方單層推算」可輔助確認上方樓層的空實排列是否正確，建議搭配使用。

相關指令
