使用情境：版配筋平面圖全流程出圖

一句話說明：完成版面資料整理後，透過這套流程把整層版配筋平面圖從無到有鋪完——五份底圖自動鋪筋、錨定退縮量依邊界自動決定、加筋切換與說明標示各就各位，產出可直接交付工地的施工圖。

適合誰

前置條件

完整流程概覽

本流程分四個階段：先把版面狀況標示清楚，再批量出圖鋪設主筋，接著處理邊界錨定退縮，最後補上加筋標示即可套圖框交圖；版馬數量另由計算工具求得並列出合計料表。

Phase 1：版面標示與編號歸位

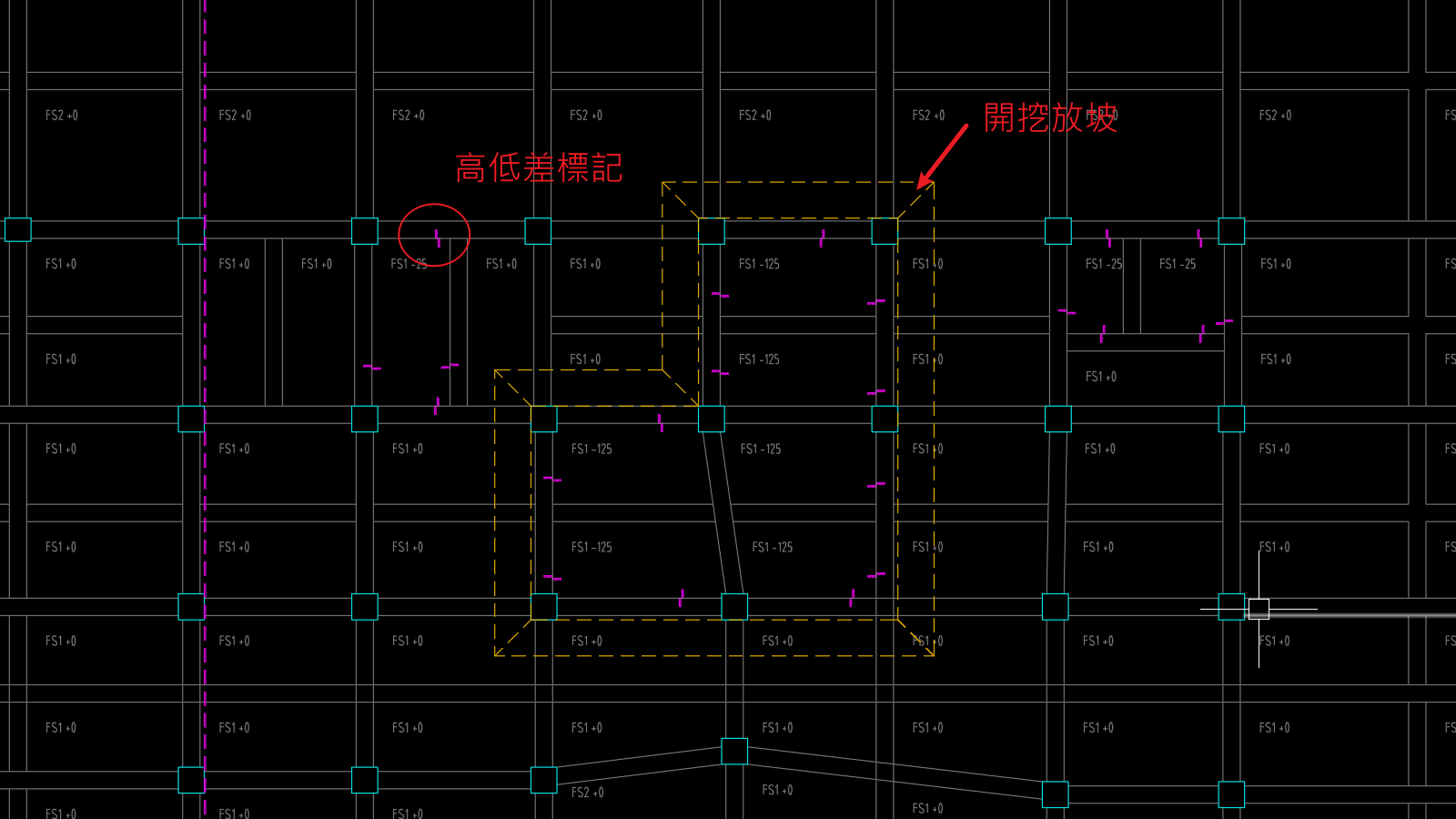

版面標示：開口、高低差、斜坡、集水坑

在批量出圖前，必須先把版面上的特殊狀況（開口、高低差、斜坡、集水坑等）全部標記清楚，系統在繪圖時才能正確判斷每片版的邊界與鋪筋範圍。

步驟 指令 說明
1 Gz601 版編號歸位——先選歸位方法（版中央 或 左上角），再框選版編號範圍，可重複框選
2 Gz601o 標示開口（門洞、樓梯孔、設備孔等版面缺口）
3 Gz601D 標示高低差（相鄰兩塊版之間有垂直台階落差時使用）
4 Gz601S 標示斜坡（版面本身是傾斜面，如車道入口段）
5 Gz601G 標示開挖放坡（基礎版挖土邊緣的安息角放坡範圍）
6 Gz601W 標示集水坑（版面局部加深凹坑，安置抽水馬達用）
7 Gz601E 標示高程數值（FL 或 GL），讓系統判斷鄰版高度關係
8 Gz601F 保留 FS 梁版編號（有筏式基礎梁版共圖時）
9 Gz601B 去除 FS 梁版編號（清除不需要的 FS 梁版標示）

版面標示注意事項：高程（Gz601E）需要「全標或全不標」——若同一樓層有兩種以上不同高程，必須全面標示，且 FL 與 GL 系統不可混用。

Phase 2：版筋分圖與批量出圖

版面標示完成後，執行這三個指令完成整層的版筋自動鋪設。

步驟 指令 說明
10 Gz602 工作圖細分——框選樓層範圍框後，自動產出五份底圖：下層短向、下層長向、上層短向、上層長向、工作筋
11 Gz603 批量版繪圖——對整層每一片版自動鋪設上下層長短向鋼筋，長短向自動判斷
12 Gz6030 單版繪圖——針對單片版單獨重畫（局部修改或特殊版使用）
13 Gz6031 版筋長短向切換——若批量出圖後發現某片版長短向方向需要對調

「分五張圖」的原因：版配筋的標準交圖方式是將下層短向、下層長向、上層短向、上層長向、工作筋分開畫——分開後工地才能逐層核對、逐層綁紮，不容易混亂。

Phase 3：版筋工具箱與錨定處理

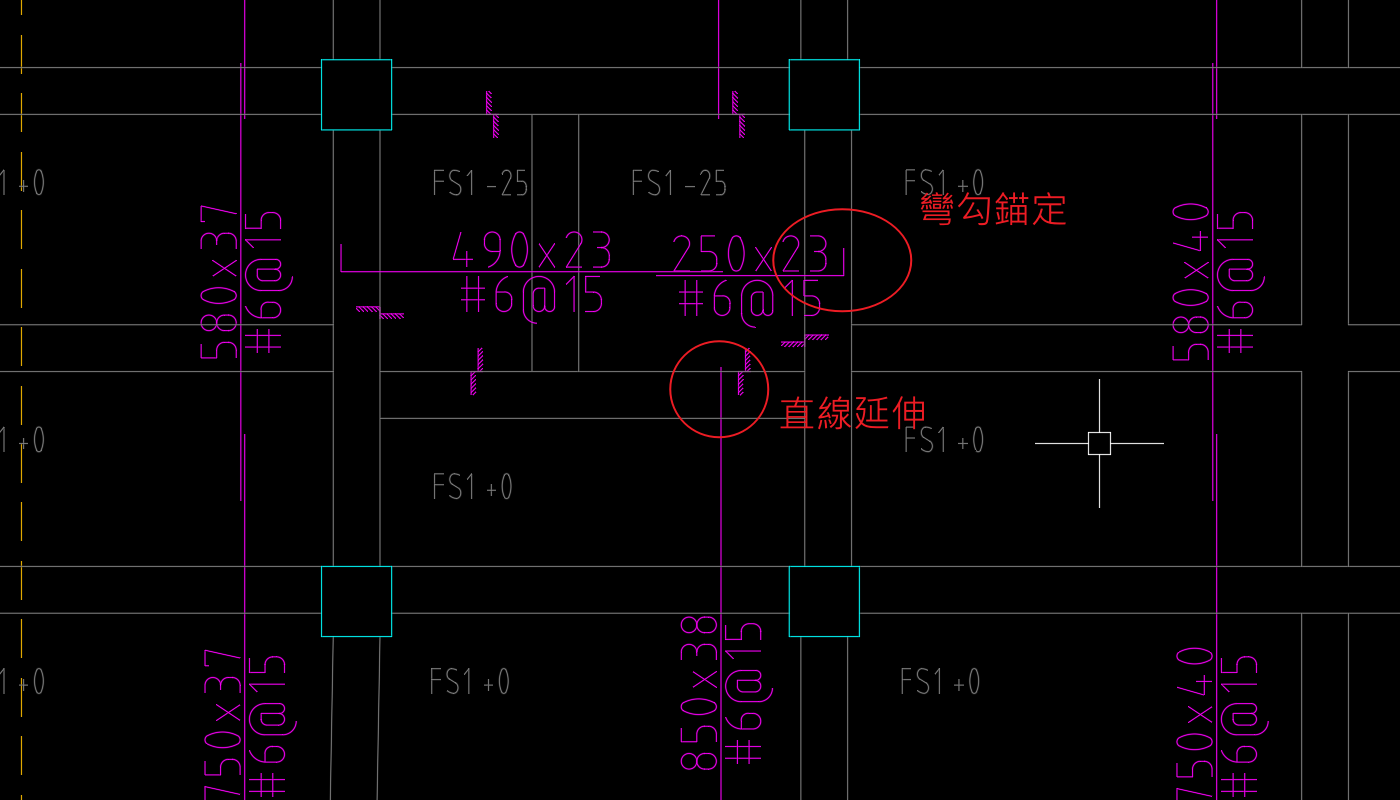

邊界錨定退縮的處理結果

批量出圖完成後，針對版筋的細部調整與邊界錨定退縮進行處理。

步驟 指令 說明
14 Gz604 版筋工具箱——版筋細部參數調整與特殊情況處理
15 Gz635 版筋錨定延伸切換——逐一點選筋線端切換該端的收頭方式，退縮量依邊界圖層自動決定

錨定退縮的兩種模式（Gz635 在兩者之間切換）：

  • 錨定：鋼筋端部折 90° 彎鉤，鉤入邊界內
  • 延伸：鋼筋端部直線延伸至伸展長度

操作方式是逐一點選筋線端（可連續點，Enter 結束），不是整批套用—— 因為要切換的是「這一端」，系統無從得知你想改哪一端。

退縮量依邊界圖層自動決定，這部分不需要你設定：

該端碰到的邊界 退縮量
挑版樣線 一律 5 cm
版基礎樣線 一律 7.5 cm
梁樣線 / 柱樣線 取版參數的「邊界退縮」設定值

挑版樣線與版基礎樣線被視為自由邊，錨定時會鉤在最靠近你點選位置的那條樣線上。

⚠️ 若該端 ±一定範圍內找不到梁／柱樣線，系統會在狀態列提示找不到邊界，該端不會被切換。

Phase 4：加筋切換與筋串整理

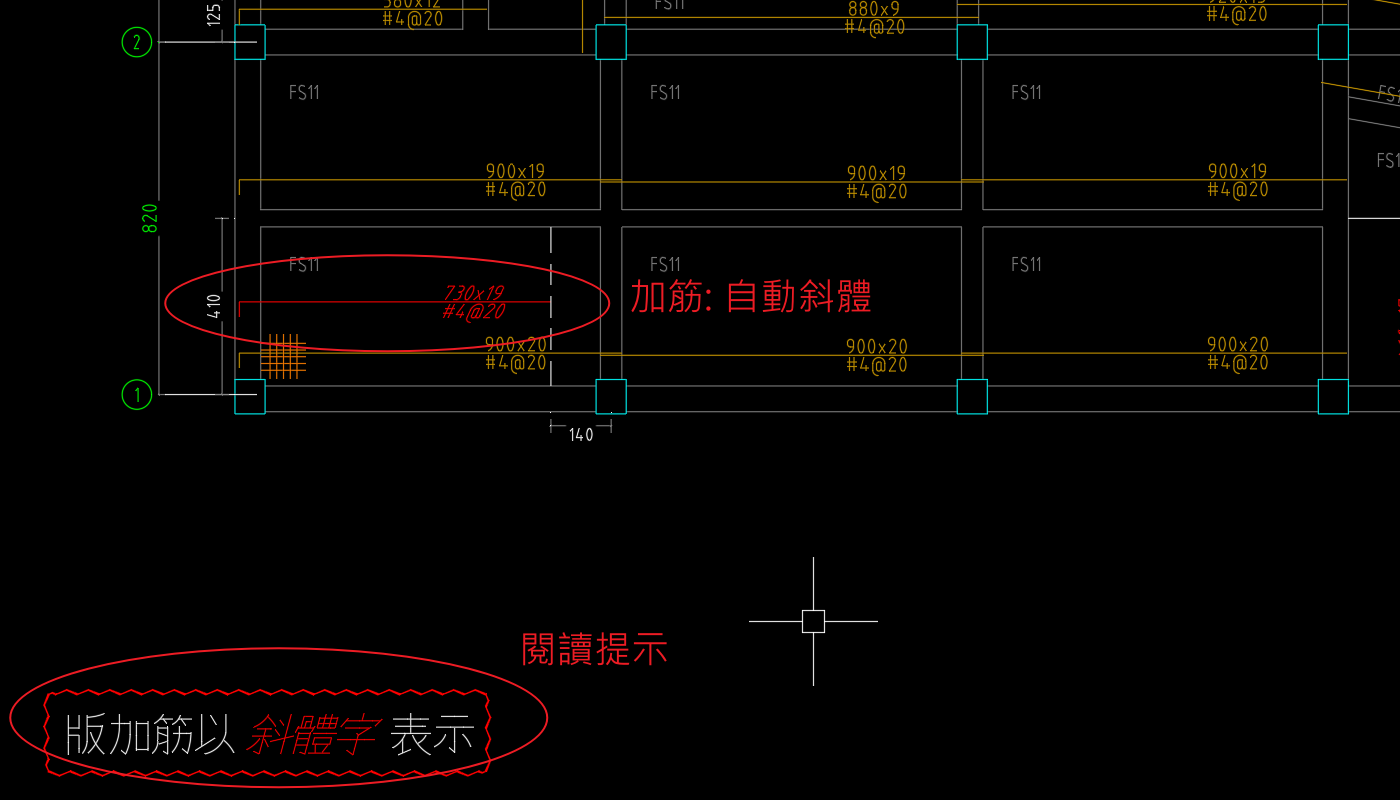

加筋筋串與加筋說明標示

步驟 指令 說明
16 Gz611 版加筋與普通版筋切換——圈選筋串文字，在普通版筋與加筋兩個圖層之間切換
17 Gz612 插入加筋說明標示——輸入字高後指定插入點，可重複放置
18 Gz615 合併筋串——將零散筋串合併整理，清理版面

⚠️ 加筋切換與說明標示是兩件事，要分別執行。 Gz611 只做圖層切換（普通版筋 ↔ 加筋），不會自動產生說明標示； 圖面上的加筋說明要另外執行 Gz612 手動指定插入點放置。

版馬：求真實數量的一支輔助工具

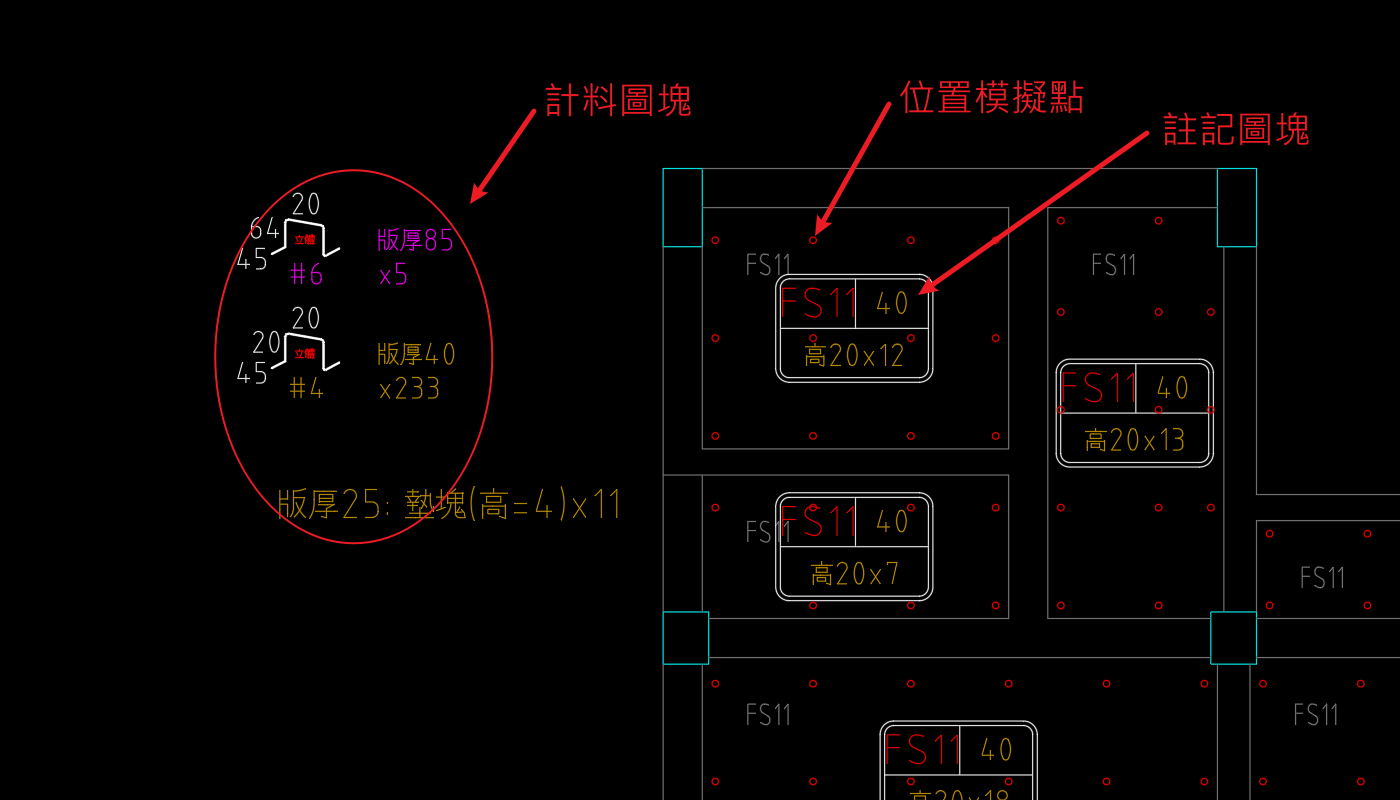

版馬模擬的三種產出：模擬點紅圈、版號註記與料型合計表

Gz670（版馬模擬）放在這裡是因為時機上通常最後做， 但它跟 Phase 1–4 的批量鋪筋不同——它的目的是求真實數量， 產出同時落在圖面（模擬位置）與料表（合計支數）兩邊。

版馬（馬椅）是把上層鋼筋撐高、維持正確保護層厚度的工作架。 它的規格與數量沒辦法用眼睛估——Gz670 幫你算出來。

你要給的：

輸入 說明
樓層別文字 點選圖面上該樓層的樓層別文字
版類型 基礎版 / 一般版——決定邊緣起步與間距取用哪一組版參數；基礎版另會強制補上邊緣位置的馬
封閉區域 點選區域內任一點，可連續點選多個區域
統計表插入點 點選結束後指定，料表列在此處

已用 Gz602 分圖的底圖上，樓層別文字會變成 {樓層}/下層短向 這類帶斜線的格式，Gz670 一樣認得出來， 不必特地找未分圖的底圖來點選。

邊緣起步距離與配置間距自動取自版參數，不必手動輸入—— 只有在版參數／配筋資料載入失敗時，才會改問你這兩個值。

系統自動推導的：

推導項 依據
馬高 版厚 − 上下保護層 − 上層主筋直徑×2 − 下層主筋直徑 − 墊筋直徑×2，取整
規格 版厚
料型：雙腳馬 / 拖鞋馬 / S馬 / 墊塊 馬高與版厚（見下）
各段尺寸（馬寬、腳長） 雙腳馬才有腳長，總長取 10 的倍數進位
支數 依邊緣起步內縮後，按間距在區域內布點，逐點檢查是否落在版內

三種產出：

產出 外觀 用途
模擬點 每支版馬位置一個紅色小圓圈，散布在整片版上 看得出馬怎麼排、有沒有排到不該排的地方
版號註記 該版範圍中央一個註記圖塊，記錄版號、版厚、高{馬高}x{支數} 供 Gz516 依版厚分類加總
料型合計表 退出點選後指定插入點，依料型垂直列出，含規格、尺寸與合計支數 直接對照出料

料型不必你指定，由版厚與馬高共同決定：版厚未達「小於版厚不算馬凳」門檻 （版參數設定，預設 15cm 含以下）或馬高 ≤ 4cm 時判為墊塊，以文字列出而不出料型圖塊； 其餘依馬高分為 S馬（< 8cm）、拖鞋馬（8～10cm）、雙腳馬（> 10cm）。

料項以「規格 + 馬高 + 版厚」三者全同才併為一項——外形一樣但號數或版厚不同者分開列， 因為那是不同的料。

⚠️ 看到紅色雲型警示，代表那片版沒被算進去。 {樓層}-{版號} 缺配筋 是該版不在配筋資料中（連模擬點都不畫）； {樓層}-{版號} 版厚資料異常 是版厚或規格判不出（模擬點照畫，但不列入料表）。 兩者都不中斷指令，料表會少算而不報錯，看到就要補完資料重跑。

⚠️ 版參數或配筋資料載入失敗時，系統會提示「僅能運行數量計算」—— 此時讀不到版厚，馬高、規格與料型都推不出來，不會產生料表， 圖面上只留模擬點與 @間距=數量 文字。這種文字 Gz516 仍統計得到數量， 但版厚會標記為「未知」。

實際節省多少時間？

工作項目 以前（手動） 現在（Grebarz）
版面狀況標示（開口、高低差、斜坡等） 逐一手繪、逐項寫文字，漏標就做錯 框選即標，指令一發全層到位
整層版筋鋪設（五張圖） 逐片版、逐層筋、逐根拉手把，一整天起跳 批量出圖自動鋪，長短向自動判斷
錨定退縮處理 逐根確認邊界類型、逐根量退縮距離，規則全靠人腦記 仍是逐端點選，但退縮量依邊界圖層自動決定，不必自己記規則
加筋切換與標示 手動改圖層、逐處寫說明 圈選批量切換圖層，說明標示指定插入點放置
版馬數量與規格 憑經驗抓馬高、料型與支數 點選版區域，自動推導馬高／規格／料型／支數，並列出合計料表
整層合計 往往要一整天甚至更久 半小時內把一層版配筋鋪到可出圖

完成後

整層版配筋平面圖鋪設完成後：
