指令 Gz690 - 筋串轉料型圖塊

一句話說明：圈選筋串後，自動判定料碼、合併同規格同長度的筋串，在指定點依序插入料型圖塊，並在筋串與圖塊兩側標上互相對照的編號。

這個指令能做什麼

執行 Gz690 後，你圈選一批筋串（版筋、牆筋等常見的「長度支數文字＋規格間距文字＋鋼筋線」三件一組的標示），程式會自動判定每一支的料碼，把同圖層、同規格、同長度、同間距的筋串合併成一項，依序在你指定的插入點畫出對應的料型圖塊（每 7 項自動換一欄）。

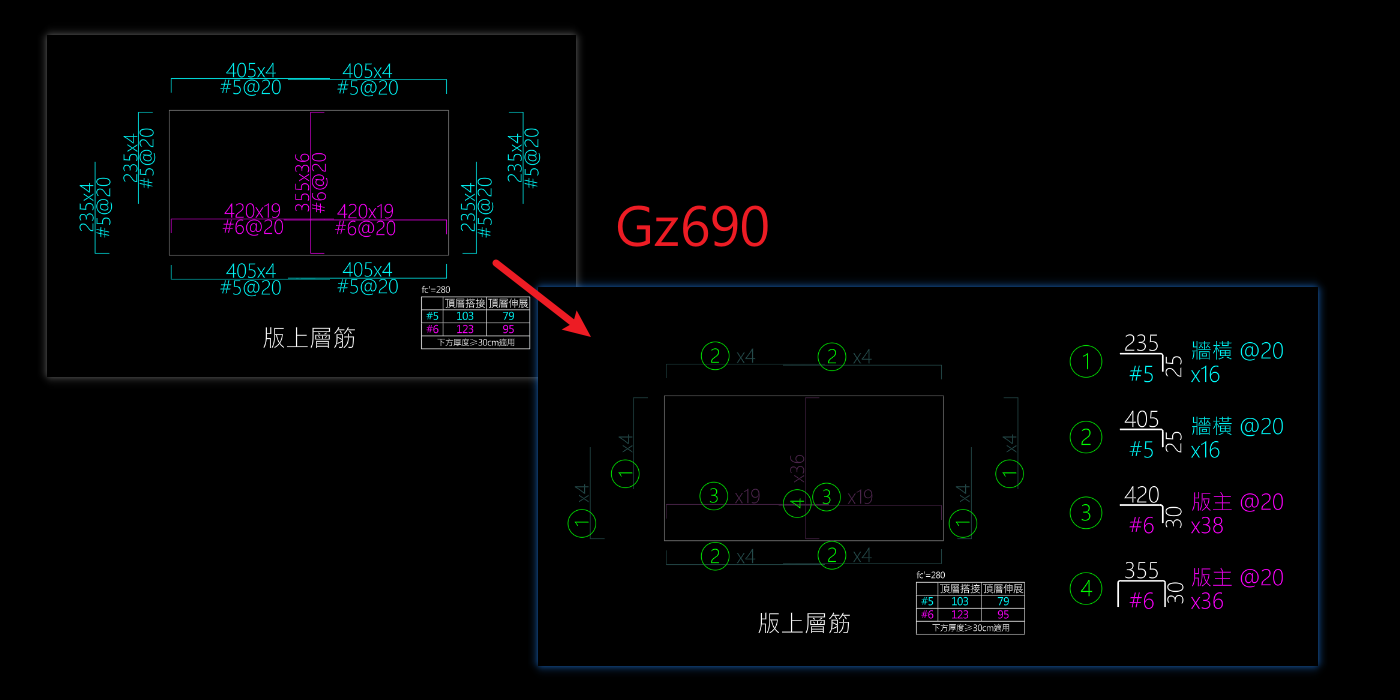

轉換完成後，圖塊與其對應的原筋串會各自標上一個帶圈編號，兩側編號相同代表是同一種料，方便你逐一對照。原筋串則會被簡化（規格間距文字刪除、長度支數文字只留支數）並移到專屬圖層淡化，不再是完整的筋串格式。

適合什麼時候使用

操作步驟

1. 在 AutoCAD 命令列輸入 Gz690 並按 Enter，接著圈選要轉換的筋串，按 Enter 確認。

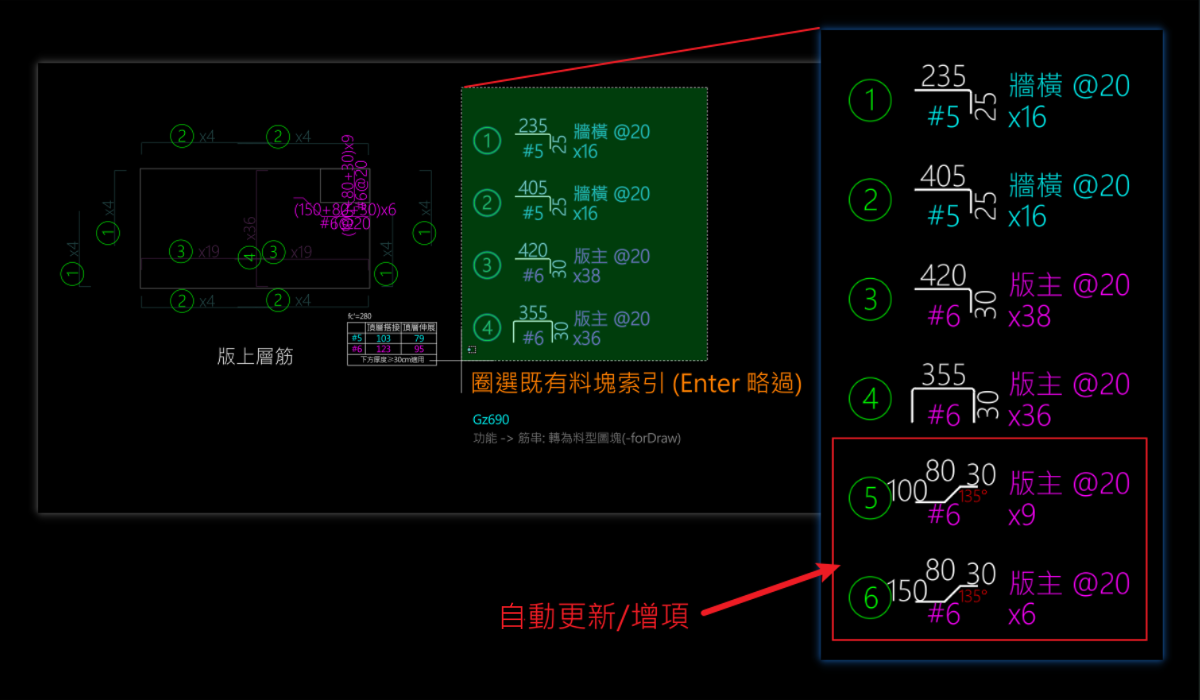

2. 圈選既有的料塊索引以接續編號；若是第一次建立清單，直接按 Enter 略過即可。



3. 若上一步略過了，輸入料型圖塊的比例；若上一步有圈選既有索引，比例會自動沿用該清單的比例，不會再詢問。

4. 若上一步略過了，指定料型圖塊的插入點（首項）；若已接續既有清單，插入點會自動接在既有清單最後一項的下方，不會再詢問。

5. 程式自動完成轉換：插入料型圖塊、在圖塊與原筋串兩側標上對照用的帶圈編號，並將已轉換的原筋串簡化、移到專屬圖層淡化。



轉換完成後會跳出對話框，列出本次新增的圖塊項數、來源筋串支數，以及有多少項是併入既有編號；若有筋串無法轉換，對話框與圖面上的指引線都會分組列出原因。

注意事項

• 轉換後的原筋串會移到專屬的封存圖層並淡化，此後執行材料統計（GzSTA）不會再重複計算它——這是刻意設計，避免它與新產生的料型圖塊在料表上被算兩次。
• 合併的判斷依據是「圖層 ＋ 規格 ＋ 長度角度 ＋ 間距」全部相同才會併成一項。圖層不同即使分類相同也不會合併（例如版補強筋與牆補強筋雖然同屬「補強」分類，但圖層不同，仍會各自成一項）；間距不同也視為不同施作，各自成項。
• 料型圖塊會留在來源筋串原本所在的圖層，不會統一搬到固定圖層。
• 若某些筋串無法轉換（例如缺規格文字或筋線、查無彎鉤長度、規格或計算數量為空、料碼判定不出來、對應的料型圖塊尚未實作等），這些筋串會被跳過而不是讓整批中止；跳過的原因會依類別分組顯示在對話框、圖面指引線與命令列，方便你逐一排查。
