指令 Gz892 - 隨梯走梁產生器

一句話說明：執行此指令後，你只需點選或描繪樓梯間折梁的梁頂線、設定跨列與支承條件，系統就會在一個交易內自動產生完整的折梁施工圖——梁體、主筋、箍筋、搭接切分、料型反推與用料明細一次到位。

這個指令能做什麼

樓梯間或屋頂突出物旁的折梁（隨樓梯走向爬升、跨中會轉折抬升的梁），過去只能逐段手動處理：分段量測抬升高度、逐段畫鋼筋、逐段設搭接，再逐段反推料型與用料明細。Gz892 把這一整套流程自動化。

執行後會開啟「隨梯走梁產生器」視窗（非模態，開窗時仍可操作模型空間），你在視窗中設定樓層、逐跨梁配筋、左右支承條件與主筋／箍筋的繪圖方法，接著依序選取梁序號圖塊、逐跨點選或描繪梁頂線、指定繪製起點，系統就會自動產生梁體、主筋、箍筋、搭接切分、料型反推與用料明細。

Gz892 與 Gz806 系列處理範圍不同：Gz806 是從既有平面資料自動繪製水平梁；Gz892 的輸入來源是你當場點選或描繪的梁頂線幾何，用來處理 Gz806 無法覆蓋的「爬升折梁」情境，兩者互不取代。

適合什麼時候使用

操作步驟

1. 輸入指令 Gz892 並按 Enter，開啟「隨梯走梁產生器」視窗。

2. 在視窗中設定分區（僅多分區專案顯示）、樓層，並用「＋新增跨」逐跨選定梁配筋；第 2 跨起需填寫與前一跨交界的支承寬與軸號（交界支承寬填 0 或留空皆表示「無支承、純分段轉折」，例如山形屋脊的爬升轉折點）。

3. 在「支承設定」區填寫整支折梁兩端的左寬／右寬：填 0 表示該端為懸臂端，留空表示該端銜接前一次混凝土澆置的預留鋼筋；左右兩端必須至少一端有實際支承寬（大於 0），不可兩端同時懸臂或同時留空。

4. 選擇主筋繪法（遠端錨定：各段直筋分別偏移、端點延伸至對面折角錨定；跟隨表面：整段沿梁面偏移、折角處自然轉折）與箍筋繪法（正交計算：箍筋垂直梁軸，斜段支數沿斜面計；懸垂計算：箍筋維持鉛直，斜段支數沿水平投影計），按「確定」。

5. 選取梁序號圖塊以讀取序號並同步建立平面圖套塊定義；可按 Enter 略過，序號預設顯示為 XXX。

6. 逐跨點選既有的梁頂線 Polyline，或按 Enter 改為逐點描繪梁頂路徑——描繪路徑不可含弧段或垂直段，且必須由左至右單調前進；有多跨時依左→右順序逐跨完成，每跨都可以是純水平（例如樓梯平台段），但整條折梁合併起來至少要有一段是斜的，純水平梁請改用 Gz806。

7. 指定繪製起點。系統於單一交易內自動產生梁體、主筋、箍筋、搭接切分、料型反推與用料明細；完成後如需撤銷整組結果，執行一次 CAD 的 UNDO 即可。



注意事項

• 梁頂線（無論點選既有 Polyline 或逐點描繪）不可含弧段、不可含垂直段，且整條路徑的 X 座標必須從左到右單調遞增，不可回折。
• 逐跨選取時，第 2 跨起的頂線起點與前一跨終點的水平間距必須與你在視窗中填入的交界支承寬相符（容許誤差約 5cm），不符時系統會擋下並提示重新確認；跨序也必須依左→右順序逐跨選取。
• 各跨梁深可以不同，但深度變化只能發生在有分段支承的交界處，不可在跨中央變深。

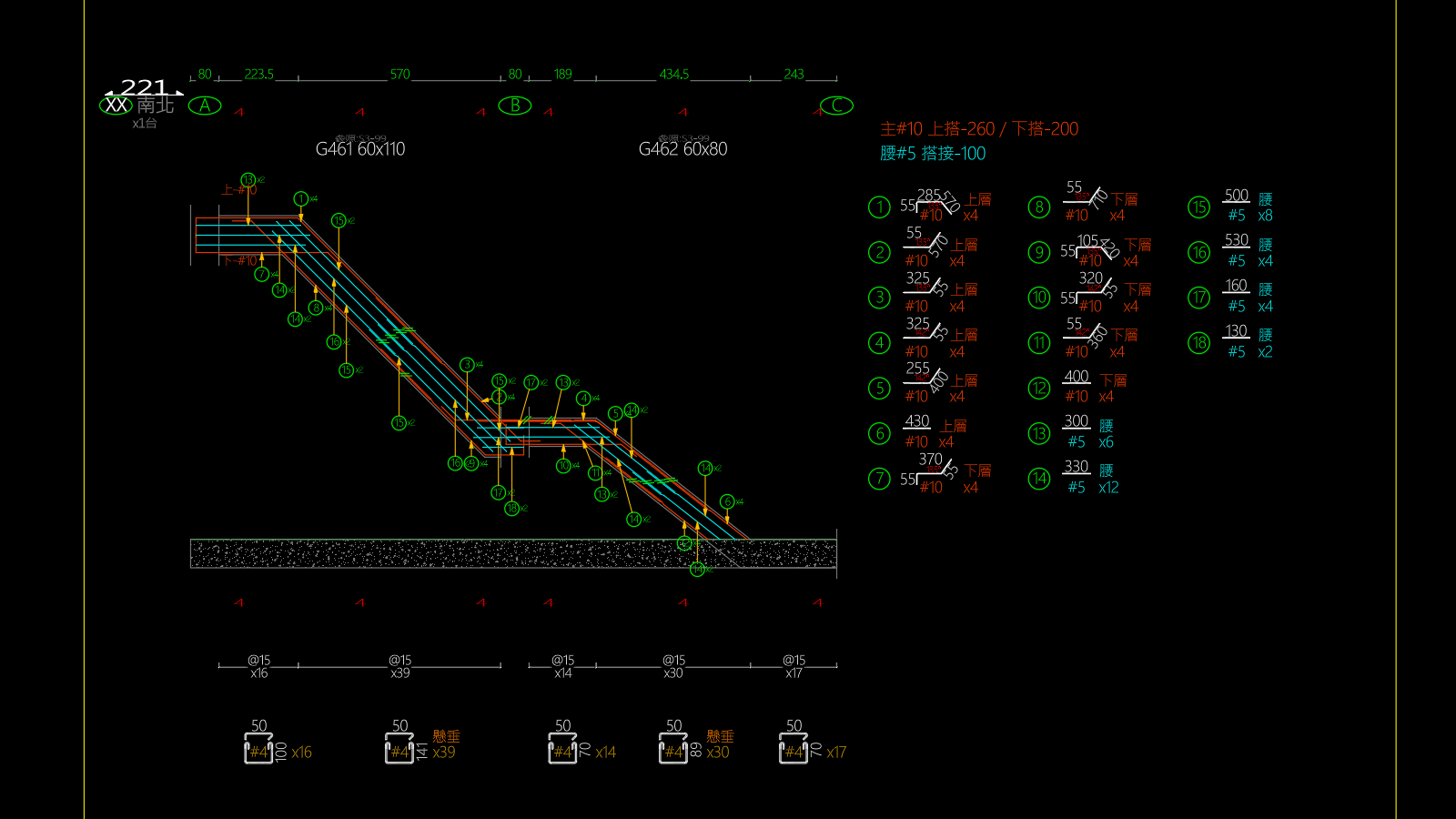

• 搭接切分遵守專案設定的甲／乙級搭接規則，並受加工單支料長上限 1700cm 限制，超過即於合適位置切分設搭；每處搭接與料型旁會以綠色帶圈索引標示支數（格式如 x3）。
• 腰筋的搭接長度也跟隨梁參數設定視窗「梁腰」下拉選單（一般梁／地梁各自獨立）：選項結尾為「頂層」時腰筋搭接取頂層值、結尾「一般」時取一般值，不分主筋繪法（遠端錨定／跟隨表面）皆適用。過去腰筋搭接一律固定取一般值，不受此下拉選單影響；上層筋則本來就已依頂層規則取值，這次調整只補齊了腰筋。
• 主筋繪法選「遠端錨定」時，腰筋端點直線延伸的伸展長度同樣跟隨「梁腰」下拉選單：結尾「頂層」取 Ldt、結尾「一般」取 Ld（過去一律固定用 Ld）。查無對應長度時，狀態列提示文字會標明缺的是 Ld 還是 Ldt，方便你回頭確認該去哪張搭接延伸表補值；「跟隨表面」模式下腰筋整段隨梁面偏移，沒有這段獨立的伸展處理。
• 用料明細版面沿用既有 Gz893／Gz690 的料型圖塊清單格式，與其他工具產出的明細風格一致。
• 新圖層 Grebarz_澆置介面 刻意不併入梁繪圖框架層——框架圖層常被整層隱藏，但澆置介面線是要交付到成品圖的施工資訊，現場需要能單獨開關與控制是否列印。
• 若繪製結果與預期不符，可請開發者協助啟用進階診斷紀錄，對照繪製過程逐步排查問題出在哪一個環節。
