指令 Gz893X - 梁筋批量轉料型圖塊(依單元框)

一句話說明：圈選多個梁單元框後，系統依由上而下、再由左而右的順序自動逐框轉換框內的梁筋，每框各自產生一份獨立編號的料型圖塊清單。

這個指令能做什麼

執行 Gz893X 後，你可以一次圈選整張梁施工圖上多個梁單元框（梁繪圖框，黃色實線框，圖層 Grebarz_梁單元框架，不列印），程式會依「由上而下、再由左而右」的閱讀順序逐一處理每個框：框內的上層筋、下層筋、腰筋會依 Gz893 同一套規則自動判定料碼、合併同規格同長度的梁筋、插入對應的料型圖塊，並在圖塊與原梁筋兩側標上互相對照的編號。

與逐一手動執行 Gz893 不同的是：批量模式下不需要指定清單插入點——每一框的清單由程式自動定位，放在框內既有全部內容（含穿孔補強等後插物件）的最右緣再往右一段距離，高度對齊該框最右一支梁座標標註；清單畫完若超出單元框右緣，程式會自動把框向右加寬，確保內容都留在框內。圖塊比例也只詢問一次，套用到所有框。每一框轉換出的清單各自獨立，編號各自從 1 起算，不會跨框混編。

轉換規則、排序方式、雙側帶圈編號、封存範圍（筋線＋簡化為支數的文字＋端部圖塊，階層文字／搭接長度文字／延伸長度標註保留原樣）與轉換前後的統計一致性，都與 Gz893 完全相同——本指令只是換了一種「先圈選整組框，程式自動逐框跑」的操作方式，核心轉換邏輯是同一套。

適合什麼時候使用

操作步驟

1. 在 AutoCAD 命令列輸入 Gz893X 並按 Enter。系統會先確認專案的材料參數是否已載入；若尚未設定，會提示你先執行 GzPJ。

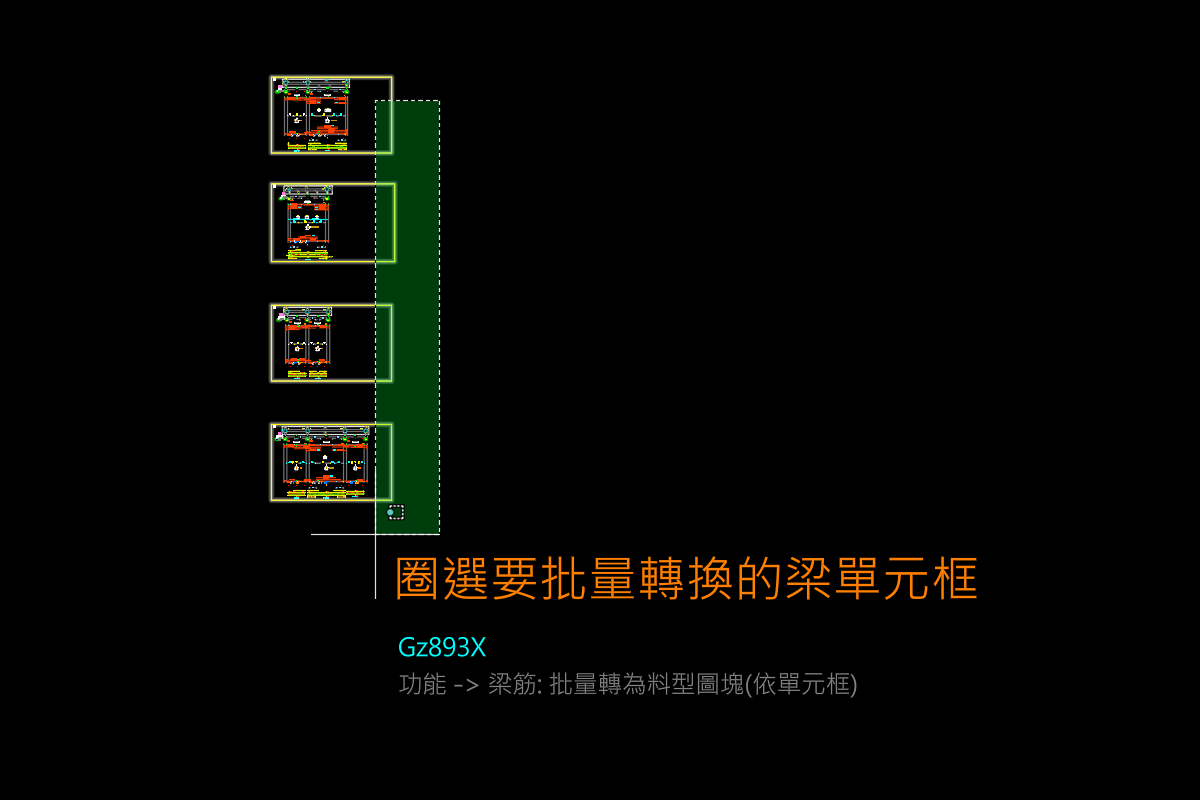

2. 圈選要批量轉換的梁單元框——選取過濾器只認 Grebarz_梁單元框架 圖層上的聚合線（黃色實線框），按 Enter 確認。



3. 輸入料型圖塊的比例——預設值自動帶入梁參數設定（GzB）中的「箍馬圖示比例」，全部框共用同一個比例，不會逐框詢問。

4. 程式自動依「由上而下、再由左而右」的順序逐框轉換：

   • 每一框只收完全落在框內的上層筋／下層筋／腰筋文字，依 Gz893 同一套規則排序、合併、插入料型圖塊並標上編號
   • 框內原梁筋文字同時簡化為只留支數，筋線與端部圖塊移到封存圖層並改為較暗的顏色

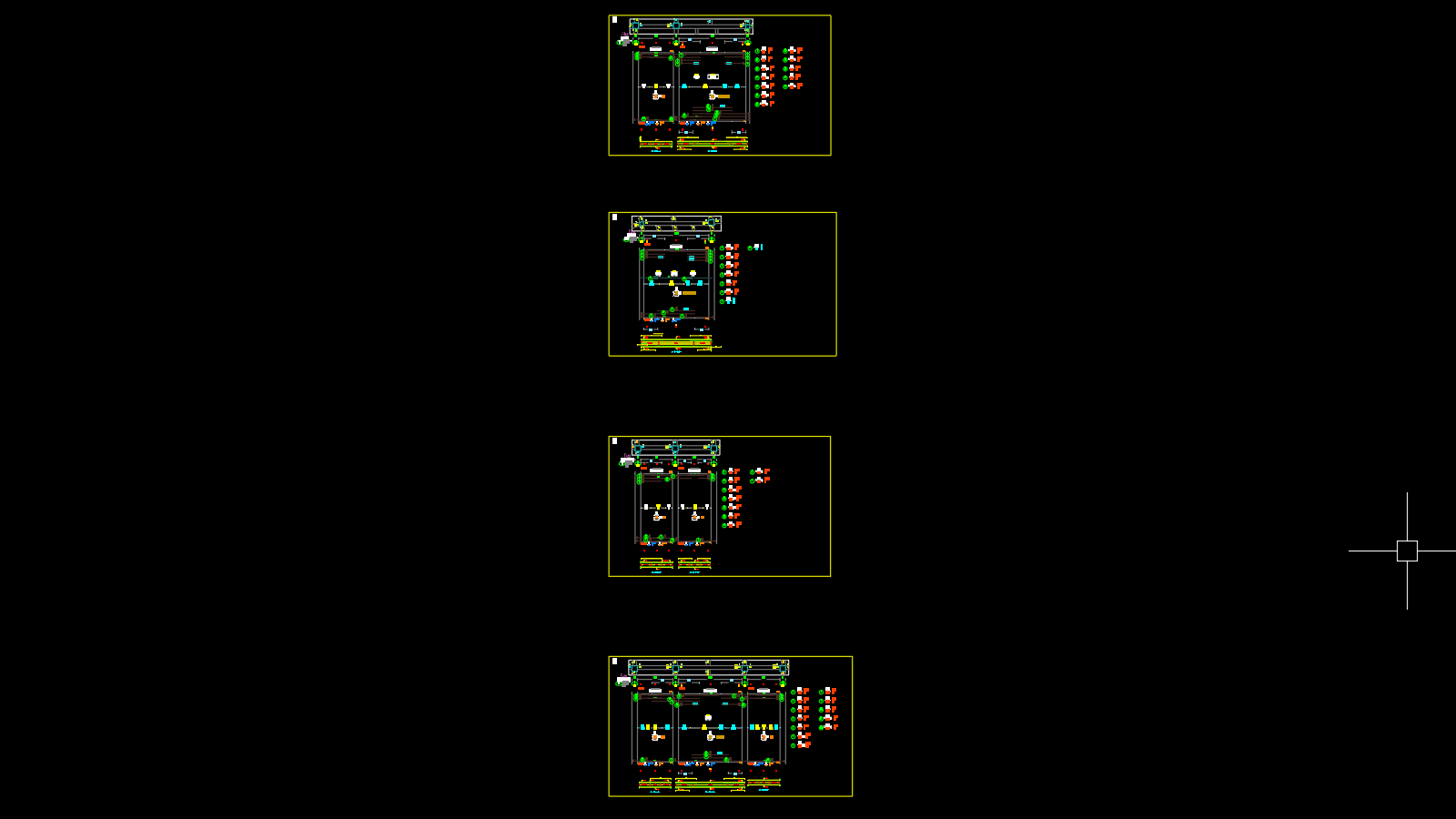

   • 清單位置由程式自動決定：放在框內既有全部內容的最右緣再往右一段距離（間距隨圖塊比例縮放），高度對齊該框最右一支梁座標標註；清單畫完若超出單元框右緣，會自動把框向右加寬到能容納全部內容
   • 框內沒有梁筋文字的框會自動略過
   • 3 個框以上會顯示進度視窗，可隨時中斷——已完成的框保留原結果，其餘維持原樣不受影響



轉換完成後會跳出對話框，列出圈選的框數、實際轉出清單的框數、新增的圖塊項數與來源梁筋支數，以及沒有梁筋文字而略過的框數。若有梁筋無法轉換，對話框會列出原因分類與筆數，接著系統會在圖上畫出指引線並列出這份原因清單。

注意事項

• 重複對同一個已轉換過的框執行本指令，系統不會偵測既有清單——上一份清單也算「框內既有內容」，新清單會再往右疊加一份並繼續加寬框，請避免對已轉換的框重跑。
• 清單定位需要框內有梁座標標註（垂直高度的基準）；找不到梁座標標註的框會被略過並在報告中點名。
• 每一框的清單欄位會從定位點向下逐項排列，每 7 項自動換一欄向右；超出框界時框會自動向右加寬，不會壓到框外的其他單元。
• 只收「完全落在框內」的梁筋文字（Window 選集），壓在框邊或落在鄰框範圍的物件不會被誤收。
• 轉換規則與 Gz893 完全相同：同圖層同規格同長度的梁筋會合併，按圖層（上層筋→下層筋→腰筋）→規格由大至小→尺寸由大至小排序，雙側標上互相對照的帶圈編號；封存範圍是筋線＋簡化為支數的文字＋端部圖塊，階層文字、搭接長度文字、延伸長度標註維持原樣不動。
• 轉換後的原梁筋會移到專屬的封存圖層並改暗色，執行材料統計（GzSTA）時不會再重複計算它。
