柱系統常見問題

以下整理了使用 Grebarz 柱系統功能時最常遇到的問題。如果你的問題不在列表中，請透過官方客服管道聯繫。

Q：什麼是柱內箍？我的柱子需要標記嗎？

A：柱內箍是特殊柱設計——外箍內部另有一或多個閉合箍筋（內箍）取代繫筋任務，規格/間距與外箍相同但尺寸必然較小、形式也可能不同。不常見，僅用於特殊斷面或需加強圍束的柱子。一般柱子（僅有繫筋）不需要理會此功能，只有確實有柱內箍設計時才需要在 Gz701 識別前執行 Gz701S 標記。

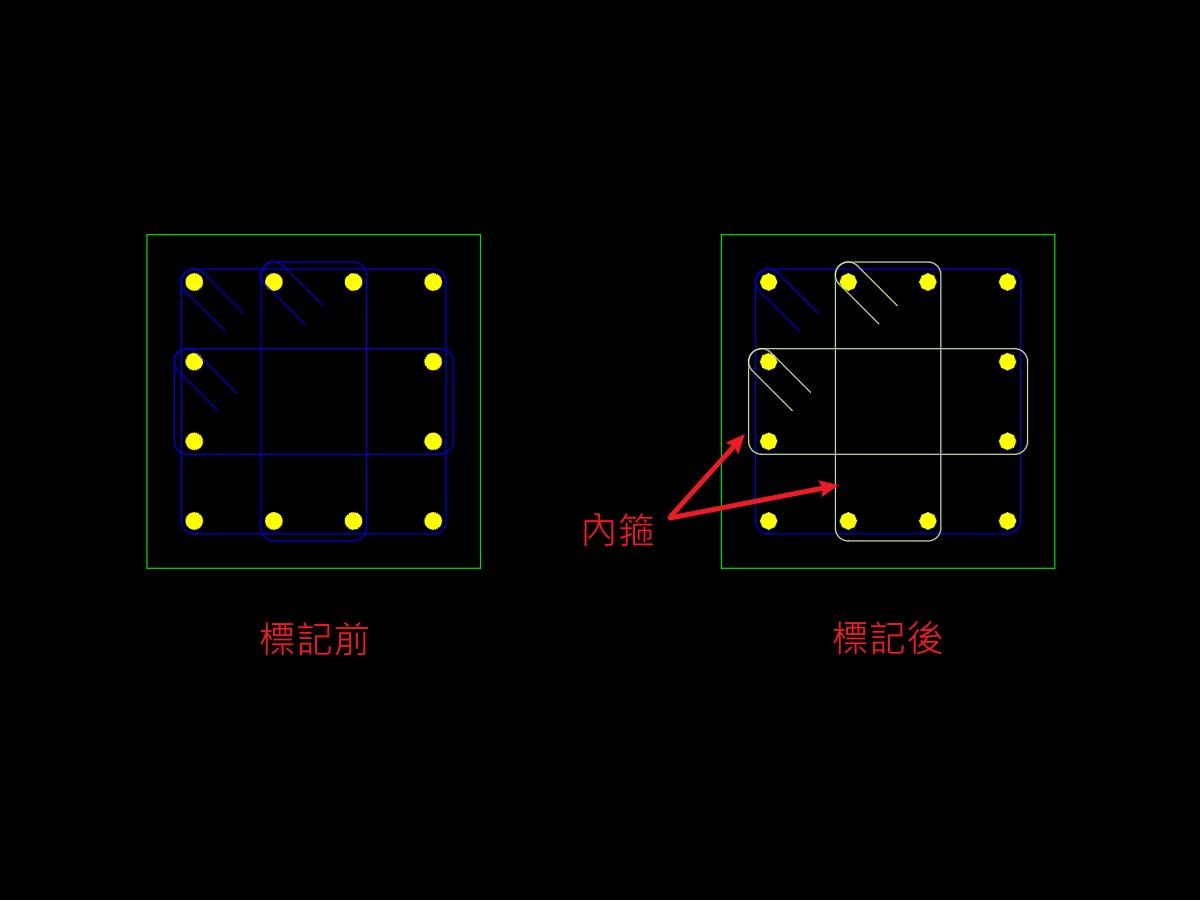

柱內箍標記前後對照

上圖左側是標記前的原始斷面，右側標記後可以看到兩支內箍（一直一橫）被獨立出來—— 它們就是外箍內部另外閉合的那兩圈，位置上取代了原本繫筋的角色。

標記時圈選內箍的多段線即可（節點數需大於 3，不限定是否閉合，開放多段線也能標記），系統會把它原地複製一份到 Grebarz_柱內箍 圖層。這個動作具冪等性——重複執行會先清掉該範圍內的舊標記再重新標記，不會疊加。

🚨圓形柱不支援柱內箍

圓形斷面沒有「轉角主筋」的概念，所以即使標記了，Gz701 識別時也會直接忽略，並在圖上標示「圓形柱不支援柱內箍，已忽略!」。看到這個提示不是標記錯了，是這個斷面型式本來就不適用。

💡「節點數大於 3」算的是去掉首尾重複點之後的數量

畫封閉框時，很多人會把最後一點再點回起點，形成首尾重合。系統會先扣掉那個重複點再判斷——所以一個「4 點框＋回到起點」共 5 個節點的多段線，有效節點數是 4，通過；但若原本只畫了 3 點再回起點，有效節點數是 3，會被略過。

ℹ️內箍尺寸不是用斷面框推算的

內箍的實際尺寸由 Gz702S 依主筋排列實算，柱施工圖繪製時不會用柱斷面框去重算覆蓋它。所以標記的多段線位置要對，它會一路影響到料長。

A：這不是資料壞掉，是柱豆規劃圖的資料庫還沒建立。

Gz7051 在寫入台號與高程之前，會先載入柱豆規劃圖的資料。而這份資料不是畫出柱豆圖時就有的——它必須另外執行 Gz702S（建置柱豆規劃圖資料庫）才會產生。

💡訊息裡的「儲存柱豆圖資料」指的就是 Gz702S

這句提示容易讓人以為是要按某個「儲存」按鈕。實際要做的是執行 Gz702S，把畫好的柱豆規劃圖解析成資料庫。跑完再重新執行 Gz7051 即可。

正確的先後順序：

若柱豆圖只改了局部，不必整批重建——用 Gz702SS 圈選指定柱單元框局部更新即可。

ℹ️同一個指令還有另外兩道守門

在柱豆資料之前，Gz7051 會先檢查樓層資料與柱參數，訊息分別是「樓層資料載入失敗!」與「柱參數尚未有儲存資料，請設置並儲存參數後重試！」。前者回 GzPJ 的樓層分頁補齊，後者到 GzC 柱圖系統設定並存檔。

A：這是設計上就需要人工指定的一項，不是計算錯誤。

梯形、平行四邊形這類尺寸寫不成「寬 × 高」的斷面，箍筋展開長與斷面幾何系統都能自動處理，唯獨內部繫筋的身長算不出來——因為繫筋兩端落在哪條斜邊上，取決於設計意圖而非幾何推導。

系統的做法是給你一道專門的覆蓋介面逐支指定：

💡標錯了不必手動找圖層

用 Gz70471Q 框選刪除該範圍的身長標示即可，再重標一次。

🚨覆蓋值要在 Gz702S 之前標

身長覆蓋是被 Gz702S 收進資料庫的。若先跑了 Gz702S 才補標，資料庫裡還是舊值，出圖與料長都不會更新——補標後請重跑一次 Gz702S。

完整的異形柱處理流程見 → 異形柱箍繫筋自動配置出圖
